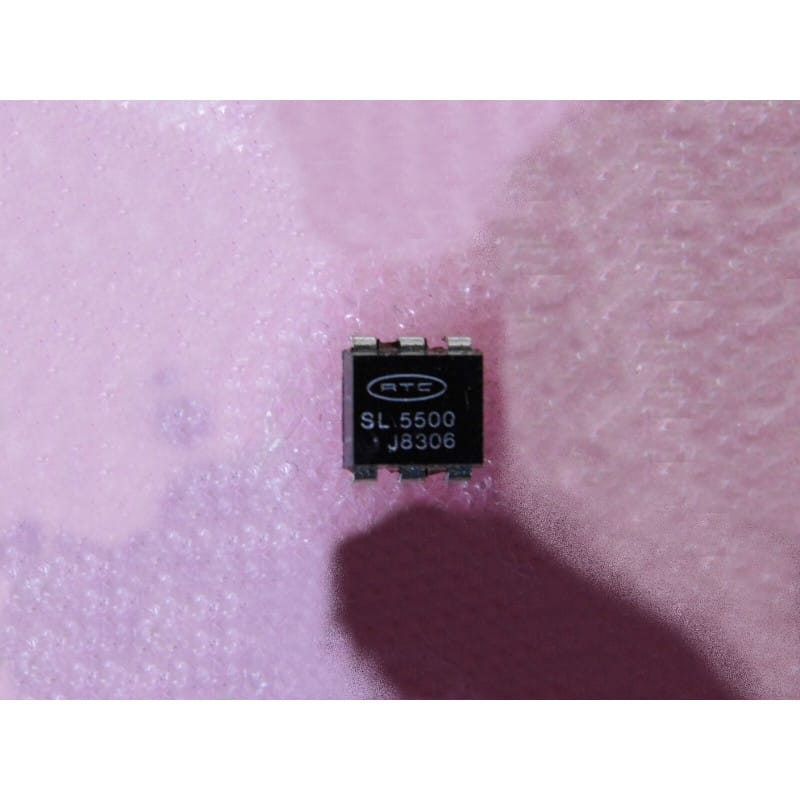

Le SL5500 de RTC est un optocoupleur à phototransistor classique, conçu pour l'isolation galvanique dans les équipements électroniques industriels et grand public. Il assure une séparation efficace entre les circuits de commande et les circuits de puissance, protégeant ainsi les composants sensibles comme les microcontrôleurs ou les circuits logiques.
Fabricant : RTC (La Radiotechnique)
Fonction : Optocoupleur (isolation galvanique).
Composants internes : LED infrarouge (entrée) couplée à un phototransistor (sortie).
Isolation : Haute tension d'isolation entre l'entrée (LED) et la sortie (transistor).
Format : Boîtier DIP6 (traversant).
Diagnostic Express (Signal de sortie absent ou instable) :
Courant de LED : Pour saturer le phototransistor, assure-toi que le courant direct (If) circulant dans la LED est suffisant selon ton application. Une résistance série mal dimensionnée est la cause principale d'un signal de sortie trop faible ou absent.
Polarité : Vérifie scrupuleusement le brochage (DIP6). Une inversion de la LED (anode/cathode) empêchera tout transfert de signal et pourrait endommager la jonction si aucune résistance de limitation n'est utilisée.
Vitesse de commutation : La technologie phototransistor est modérément rapide. Si tu observes une déformation des fronts de ton signal (en particulier sur le front descendant), c'est que la fréquence de ton signal approche ou dépasse les limites de commutation du composant RTC.
Recommandations de Montage :
Support DIP6 : Utilise un support tulipe pour faciliter le remplacement et éviter de soumettre le boîtier DIP6 à la chaleur prolongée du fer à souder.
Gestion de la broche 6 (Base) : Sur ce modèle, la broche 6 est connectée à la base du phototransistor interne. Si tu n'utilises pas cette fonction pour ajuster la sensibilité ou le temps de réponse, laisse-la absolument flottante (non connectée). Toute connexion parasite sur cette broche rendrait le montage extrêmement sensible au bruit ambiant, causant des commutations intempestives.
Découplage : Sur le côté sortie (phototransistor), place un condensateur de découplage pour assurer une transition propre lors du pilotage d'entrées logiques.
