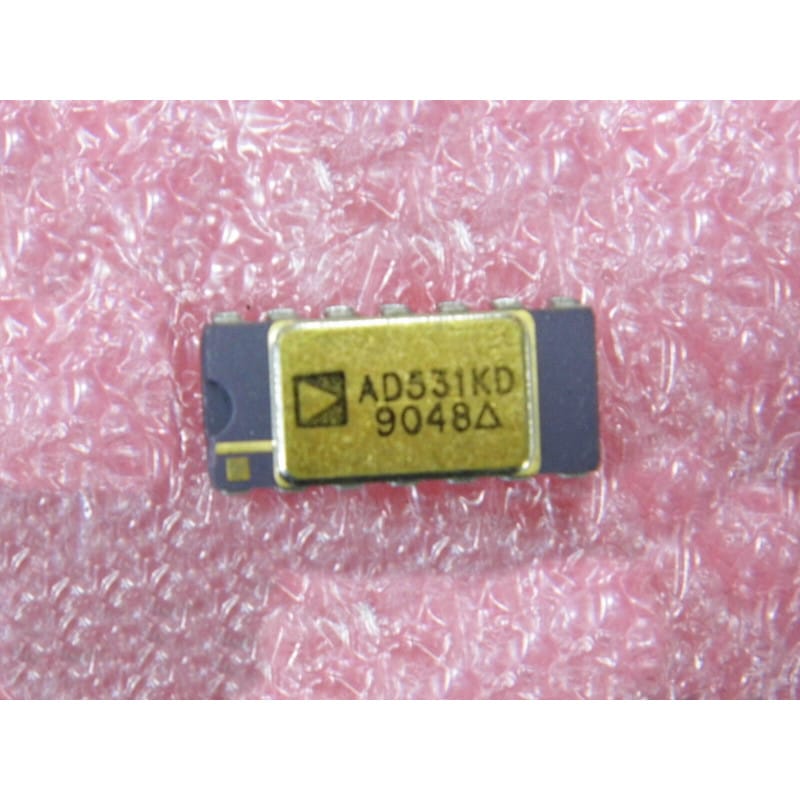

Le AD531KD (développé par Analog Devices) est un circuit analogique de précision haut de gamme appartenant à la catégorie des multiplicateurs / diviseurs analogiques intégrés. Logé dans un boîtier hermétique en céramique à 14 broches (CDIP14) avec des broches dorées, ce composant utilise le principe de la cellule de Gilbert ou du couplage par transconductance variable pour effectuer des opérations mathématiques complexes directement sur des signaux de tension analogiques.
Le AD531KD est capable de réaliser des opérations de multiplication (X fois Y), de division (X divisé par Y), d'élévation au carré (X au carré) et de calcul de racine carrée en temps réel, sans passer par une numérisation ou un traitement numérique. La lettre "K" dans la référence indique une sélection de précision supérieure (faible tension d'offset et excellente linéarité), tandis que le "D" désigne le boîtier céramique à haute fiabilité thermique.
Fabricant : Analog Devices
Fonction : Multiplicateur / Diviseur / Calculateur de fonction analogique programmable.
Opérations supportées : Multiplication à quadrants, division, carré, racine carrée.
Performances clés :
Précision "K" : Version triée offrant une erreur de transfert maximale réduite et une dérive thermique optimisée par rapport à la version standard (J).
Large bande passante : Capable de traiter des signaux AC et DC sur une large plage de fréquences.
Calcul en temps réel : Pas de retard de traitement numérique (latence quasi nulle).
Format : Boîtier CDIP14 (Céramique Traversant).
Diagnostic Express (Erreur de calcul ou tension de sortie saturée) :
Le piège des réglages d'offset (Nulling) : Pour obtenir la précision chirurgicale du grade "K", ce composant nécessite généralement un circuit d'équilibrage externe (potentiomètres multi-tours connectés sur les broches dédiées X-null, Y-null et Z-null). Si la sortie est décalée ou fausse, la cause principale est le déréglage ou le vieillissement de ces potentiomètres de calibration.
Le piège de la division par zéro (ou proche de zéro) : En mode diviseur, si la tension appliquée sur l'entrée du dénominateur (Y) s'approche de 0V, le gain interne tend vers l'infini. La sortie va immédiatement saturer sur l'un des rails d'alimentation (+VCC ou -VEE) et le circuit peut se mettre à osciller violemment. Assure-toi que le dénominateur reste toujours dans la plage dynamique autorisée par la datasheet.
Symétrie d'alimentation : Le AD531KD requiert une alimentation symétrique ultra-stable (généralement +/-15V). Si l'un des rails dérive ou comporte du bruit, cela impactera directement la précision du calcul en sortie.
Recommandations de Montage :
Support CDIP14 Tulipe Obligatoire : Tout comme pour les puces ECL ou les convertisseurs de précision vus précédemment, ce boîtier céramique Analog Devices est une pièce de collection technique, coûteuse et sensible. Ne la soude pas directement sur le PCB. Utilise un support tulipe de haute qualité pour la préserver de la chaleur du fer.
Routage et isolation des signaux : Les entrées X et Y ont une haute impédance. Évite de faire passer des lignes de signaux logiques ou numériques à commutation rapide à proximité immédiate de ces broches pour empêcher tout couplage capacitif qui faosserait les opérations analogiques.
Découplage ultra-soigné : Installe des condensateurs au tantale ou chimiques de 10 µF en parallèle avec des condensateurs céramiques de 100 nF au plus près des broches d'alimentation positive (+VCC) et négative (-VEE) connectés à une masse solide en étoile.
