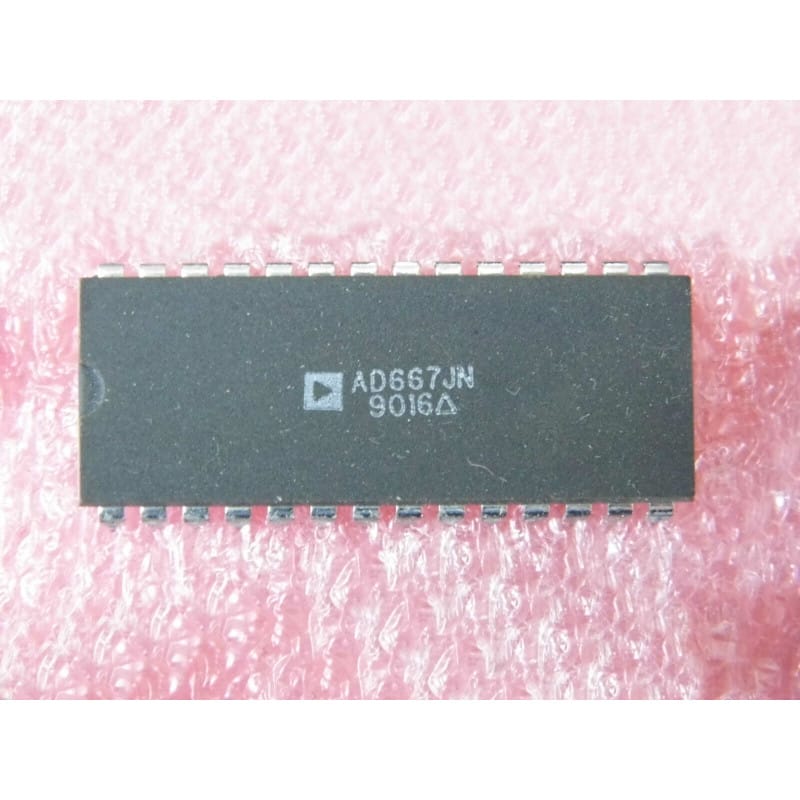

Le AD667JN (développé par Analog Devices) est un convertisseur numérique-analogique (CNA / DAC) de 12 bits haute performance. Contrairement aux versions "JD" présentées précédemment qui utilisent un boîtier céramique, la variante "JN" est logée dans un boîtier DIP plastique standard à 28 broches (PDIP28), optimisé pour les applications industrielles et commerciales classiques.
Le AD667 est un DAC dit "complet" car il intègre sur une seule puce : un micro-réseau de registres d'entrée verrouillables (compatibles avec les bus de microprocesseurs 4, 8 et 12 bits), une source de tension de référence interne de 10V ultra-stable ajustée au laser, et un amplificateur opérationnel de sortie. Il délivre ainsi directement une tension analogique de précision sans nécessiter de composants actifs externes.
Fabricant : Analog Devices
Fonction : Convertisseur Numérique-Analogique (DAC) 12 bits complet.
Interface : Bus parallèle flexible avec registres tampons intégrés (Double-Buffered).
Performances clés :
Sortie en tension directe : L'ampli-op de sortie intégré élimine le besoin d'ajouter un étage de conversion courant-tension externe.
Résolution : 12 bits (4096 niveaux discrets).
Grade "JN" : Version en boîtier plastique grand public/industriel avec une linéarité différentielle garantissant l'absence de codes manquants sur la plage de température de fonctionnement (0°C à 70°C).
Plages de sortie configurables : Permet d'obtenir des tensions de 0 à +5V, 0 à +10V, +/-2.5V, +/-5V ou +/-10V par simple jeu de ponts sur les broches de rétroaction.
Format : Boîtier PDIP28 (Plastique Traversant).
Diagnostic Express (Sortie fixe ou sauts de tension incorrects) :
Vérification des broches d'adressage (A0, A1, A2, A3) : Le AD667 possède une logique de décodage interne très poussée pour s'adapter aux bus 8 bits (chargement en deux octets) ou 12 bits. Si la tension de sortie ne réagit pas aux modifications du bus de données, inspecte les signaux d'activation des registres (LBE - Low Byte Enable, HBE - High Byte Enable, et CS - Chip Select). Une mauvaise configuration de ces lignes bloque la mise à jour du DAC.
Le piège des straps de configuration de sortie : La tension de sortie dépend du câblage des broches de feedback (ROUT, 10V Span, 20V Span, et BIP OFF). Si ton montage sature au maximum ou n'atteint pas la pleine échelle attendue, vérifie la continuité et la conformité des liaisons reliant ces broches à l'amplificateur de sortie interne (broche 9).
Erreur sur le bus de données : Comme sur le AD567, assure-toi qu'il n'y a pas d'inversion entre le bit de poids fort (MSB - DB11) et le bit de poids faible (LSB - DB0).
Recommandations de Montage :
Utilisation d'un support DIP28 standard : Même si le boîtier plastique "JN" est beaucoup moins sensible aux chocs thermiques que les versions en céramique hermétique, l'installation sur un support de qualité (contacts tulipes) reste une excellente pratique d'atelier pour faciliter le dépannage ou le prototypage sans stresser les pistes du PCB.
Sensibilité aux bruits d'alimentation : Le AD667 requiert une alimentation triple (+5V pour la logique numérique, et +/-12V à +/-15V pour la section analogique de précision). Installe un condensateur céramique de 100 nF au plus près de chaque broche d'alimentation (VCC, VEE, VLOGIC) par rapport à la masse pour bloquer le bruit haute fréquence.
Routage des masses séparées : Connecte la masse numérique (DGND, broche 21) et la masse analogique (AGND, broche 11) en un point unique de la carte (masse en étoile), idéalement près du condensateur de filtrage principal, pour préserver la précision de la conversion 12 bits face aux commutations logiques.
