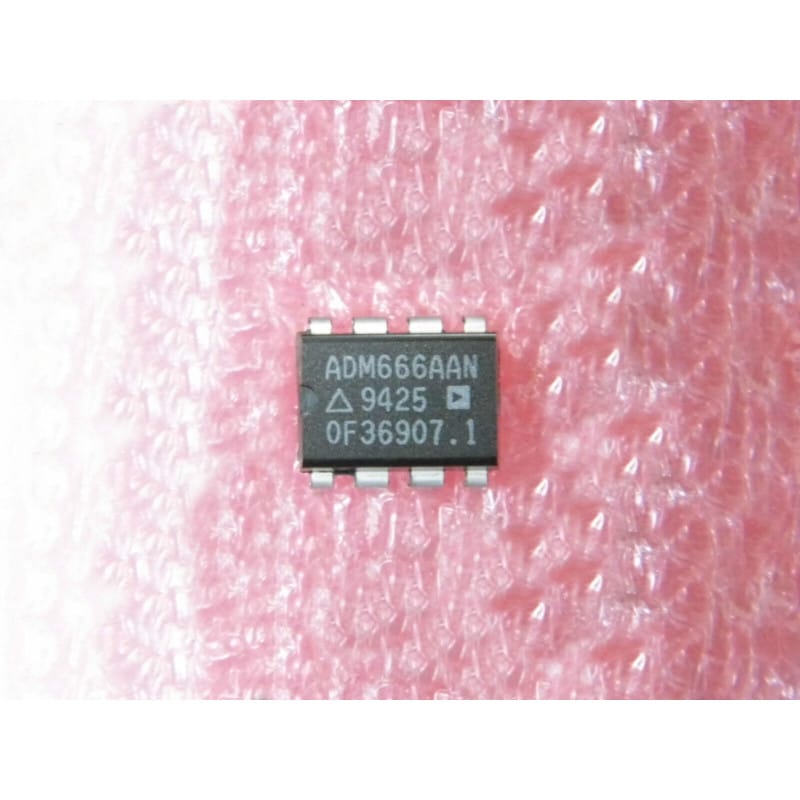

Le ADM666AAN (conçu et fabriqué par Analog Devices) est un circuit intégré monolithique de gestion d'alimentation de haute précision basé sur une architecture CMOS à très faible consommation. Logé dans un boîtier DIP8 standard (traversant, 8 broches), ce composant se positionne comme le complément direct et évolué de la série ADM663. Il combine sur une seule puce de silicium un régulateur linéaire à faible chute de tension (LDO) ainsi qu'un circuit de surveillance et de sécurité d'alimentation complet.
Principalement destiné aux applications alimentées par piles, aux modules d'instrumentation portables ou aux cartes électroniques vintage (comme les architectures structurées autour d'un microcontrôleur de la famille P8031), l'ADM666AAN offre un courant de repos exceptionnellement bas (seulement 9 microampères typique). Sa spécificité majeure par rapport au modèle 663 est l'intégration d'un détecteur de sous-tension programmable performant avec une sortie dédiée (Low Battery Output) et une broche d'arrêt de sécurité, parfaites pour avertir un microprocesseur avant la coupure critique de l'alimentation ou pour isoler la charge.
L'analyse de sa référence met en évidence ses spécifications :
ADM : Préfixe de la gamme de gestion d'énergie et de circuits d'interface de chez Analog Devices.
666 : Fonction logique de régulateur de tension CMOS à micro-consommation avec détecteur de sous-tension/batterie basse intégré.
A : Version améliorée présentant des spécifications de dérive thermique et des courants de fuite optimisés par rapport à la version standard.
A : Indique la plage de température industrielle standard (-40 °C à +85 °C).
N : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 8 broches.
Fabricant : Analog Devices
Fonction : Régulateur de tension linéaire LDO CMOS de précision avec moniteur de tension.
Configuration de Tension : Échelle ajustable de 1,3 V à 16 V via un réseau de deux résistances externes, ou configuré en mode fixe pré-calibré à +5 V en reliant directement la broche de détection (VOUT SENSE) à la sortie principale.
Surveillance Intégrée : Section de détection de niveau de batterie basse (Low Battery Comparator) entièrement ajustable pour déclencher une alerte système logique à un seuil précis.
Performances Électriques :
Courant de repos (Standby Current) : Seulement 9 microampères (µA) au repos, idéal pour prolonger la durée de vie des cellules d'alimentation.
Courant de sortie maximal : Capable de délivrer jusqu'à 40 mA en continu sur son canal de régulation principal.
Format : Boîtier plastique DIP8 standard (traversant, 300 mils de large).
État : En tant que circuit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Pas de tension en sortie, fausse alerte de batterie ou instabilité) :
Le piège de la broche Shutdown (SHDN — Broche 3) : L'ADM666AAN dispose d'une entrée d'arrêt total. Pour que le régulateur fonctionne activement et délivre sa tension, cette broche doit impérativement être maintenue au niveau logique bas (0 V / Masse). Si elle est laissée flottante ou si elle reçoit un niveau logique haut (supérieur à 2 V) provenant d'une ligne de contrôle mal initialisée, le régulateur s'éteint instantanément pour économiser l'énergie.
Vérification de la boucle de détection de batterie basse (LBI / LBO — Broches 6 et 7) : La broche Low Battery Input (LBI) surveille la tension d'entrée via un pont diviseur. Si la tension sur la broche 6 descend sous le seuil interne de 1,3 V, la sortie Low Battery Output (LBO) bascule au niveau bas (collecteur ouvert). Si votre carte signale en permanence une panne de batterie alors que la tension d'entrée est correcte, inspectez la valeur et la dérive des résistances connectées à la broche LBI. N'oubliez pas qu'une résistance de tirage (pull-up) vers la sortie régulée est requise sur la broche LBO pour lire un état logique propre.
Configuration de la tension (VOUT SENSE / SET — Broches 2 et 1) : Pour figer la sortie à +5 V sans aucun composant externe, reliez directement la broche 2 (VOUT SENSE) à la sortie. Pour une régulation ajustable, insérez votre pont diviseur de précision sur la broche 1 (SET).
Recommandations de Montage :
Support DIP8 Tulipe Recommandé : S'agissant d'un composant névralgique assurant à la fois l'alimentation stable et la sécurité logique de vos cartes d'époque, l'utilisation d'un support tulipe à 8 broches de haute qualité est fortement conseillée. Cela vous permet d'isoler instantanément le régulateur pour tester le comportement de la carte sous une alimentation externe ou de remplacer la puce sans appliquer de stress thermique sur les pistes de cuivre d'origine.
Exigence de condensateurs de filtrage à faible ESR : Pour assurer la stabilité de la boucle de régulation LDO et éviter toute oscillation parasite à haute fréquence, connectez impérativement un condensateur de filtrage en sortie (VOUT — Broche 2) d'au moins 10 µF (Tantale ou Électrolytique de haute qualité) ainsi qu'un condensateur céramique multicouche (MLCC) de 100 nF au plus près des broches d'entrée (VIN — Broche 8) et de masse (GND — Broche 4).
Nettoyage après brasage obligatoire : Un nettoyage minutieux à l'alcool isopropylique pur après le brasage est obligatoire. Travaillant avec des courants de repos de l'ordre du microampère et des résistances de forte valeur sur les entrées de détection (SET et LBI), le moindre film de flux conducteur ou sensible à l'humidité créera des courants de fuite parasites inter-broches. Cela faussera la tension de sortie régulée ou déclenchera des alertes de batterie basse intempestives.
