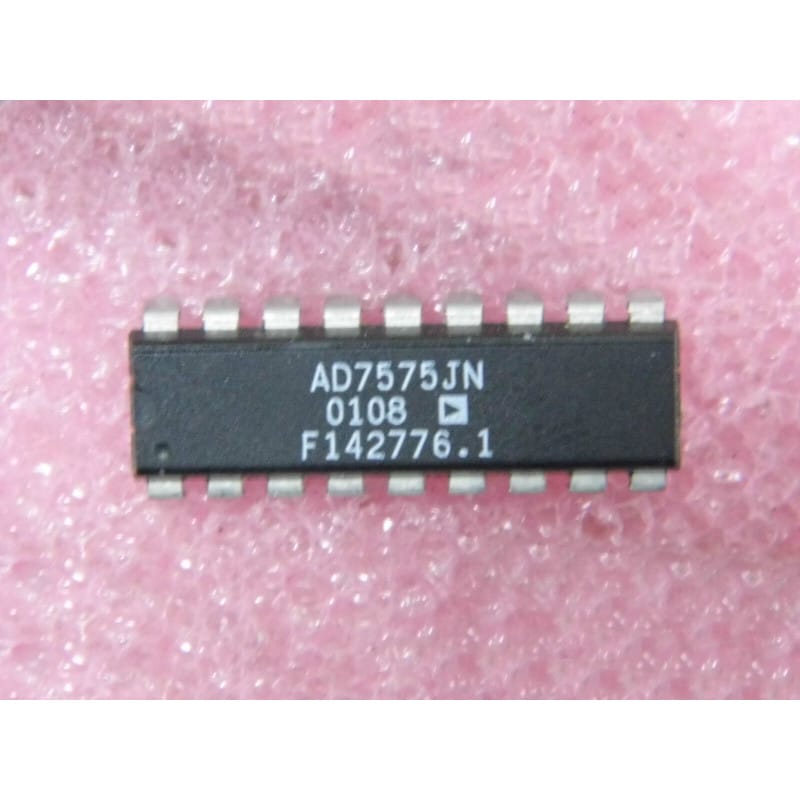

Le AD7575JN (conçu et fabriqué par Analog Devices) est un circuit intégré monolithique de haute précision contenant un convertisseur analogique-numérique (CAN / ADC) de 8 bits. Logé dans un boîtier DIP18 standard (traversant, 18 broches), ce composant d'époque est basé sur une technique de conversion par approximations successives rapide, lui permettant d'atteindre un temps de conversion record pour l'époque de seulement 5 microsecondes.
Sa particularité essentielle est l'intégration d'un circuit d'échantillonnage-blocage interne (Track-and-Hold) sur la puce. Cette architecture lui permet de numériser des signaux alternatifs à haute fréquence sans nécessiter de composants d'échantillonnage externes. Conçu pour fonctionner avec une alimentation unique de 5 Volts et une référence de tension externe stable (comme une Zener de précision de 1,23 V ou 2,5 V), il offre une interface de contrôle très simple et rapide, idéale pour se connecter directement aux bus de données de microcontrôleurs comme la famille P8031 ou de microprocesseurs 8 bits classiques.
L'analyse de sa référence met en évidence ses spécifications :
AD : Préfixe des composants de chez Analog Devices.
7575 : Fonction logique et analogique de convertisseur analogique-numérique 8 bits rapide avec échantillonneur-bloqueur.
J : Grade de précision commerciale standard (erreur totale non ajustée de +/-1 LSB max).
N : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 18 broches.
Fabricant : Analog Devices
Fonction : Convertisseur Analogique-Numérique (ADC) CMOS 8 bits rapide.
Vitesse d'exécution : Temps de conversion de 5 microsecondes, parfaitement adapté pour l'acquisition de données en temps réel ou la numérisation de signaux audio/capteurs rapides.
Fonctionnalité intégrée : Échantillonneur-bloqueur (Track-and-Hold) intégré, capable de figer des signaux d'entrée à variations rapides pendant le cycle de conversion.
Interface microprocesseur : Bus de données 3 états (3-State Outputs) à 8 lignes parallèles, s'activant directement lors des cycles de lecture (Read) du processeur système.
Format : Boîtier plastique DIP18 standard (traversant, 300 mils de large).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Valeurs de conversion figées, bruit numérique ou absence de réponse) :
Le piège des lignes de commande (CS et RD — Broches 15 et 16) : L'AD7575JN démarre une conversion et place les données sur son bus en fonction de l'état des broches Chip Select (CS) et Read (RD). Si le signal CS reste bloqué au niveau haut (5V) à cause d'une panne sur le décodeur d'adresse logique de la carte, la puce ignorera totalement les commandes d'acquisition. Utilisez un oscilloscope ou un analyseur logique pour valider que les impulsions CS et RD descendent bien au niveau bas (0V) lors des requêtes du processeur.
Vérification de la tension de référence (VREF — Broche 1) : L'AD7575 n'intègre pas sa propre référence de tension. L'échelle de conversion dépend d'une tension externe propre appliquée sur la broche 1 (couramment positionnée à 2,46V ou 1,23V). Si cette tension est absente, fluctuante ou bruitée, le convertisseur retournera des valeurs numériques totalement erronées (00 ou FF en boucle) ou instables au repos.
Contrôle du signal Busy (CLK OUT / BUSY — Broche 17) : Cette broche signale au système que la puce est en cours de traitement de conversion. Si elle reste figée dans un état constant, vérifiez la présence de l'horloge externe requise (ou du résonateur) sur la broche CLK IN (Broche 18). Sans horloge de cadencement, le séquenceur interne de la puce reste inerte.
Recommandations de Montage :
Support DIP18 Tulipe Conseillé : Travaillant sur des signaux d'acquisition de données où la clarté du signal est primordiale, l'implantation d'un support tulipe à 18 broches de haute qualité est idéale. Cela évite le stress thermique d'une soudure directe à la panne et facilite les remplacements rapides lors des dépannages par substitution.
Séparation stricte des masses (AGND / DGND — Broches 2 et 10) : Bien que l'AD7575JN soit une puce compacte, elle gère des signaux mixtes. Connectez la masse analogique (AGND) et la masse numérique (DGND) au plus près de la puce en un point d'étoile unique vers l'alimentation principale pour empêcher le bruit de commutation logique de polluer la mesure analogique.
Stratégie de découplage local : Les convertisseurs rapides commutent de petites capacités internes à haute fréquence. Placez un condensateur céramique multicouche (MLCC) de 100 nF directement entre la broche 12 (VDD) et la broche 10 (DGND) du support pour stabiliser la tension de fonctionnement.
Nettoyage après brasage obligatoire : Un nettoyage méticuleux à l'alcool isopropylique pur après soudure est exigé. La broche d'entrée analogique (AIN — Broche 3) présente une impédance d'entrée sensible pendant la phase d'échantillonnage ; des résidus de flux conducteurs ou sensibles à l'humidité peuvent fausser la charge du condensateur interne, entraînant des erreurs de linéarité ou des sauts de codes de conversion.
