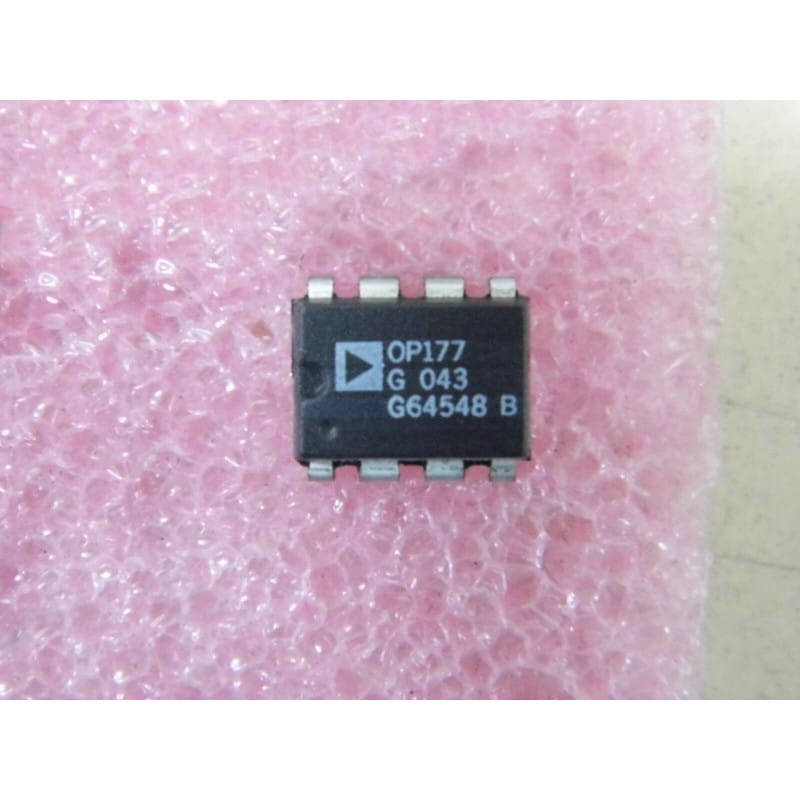

Le OP177G (conçu et fabriqué à l'origine par PMI / Precision Monolithics Inc., puis poursuivi par Analog Devices) est un circuit intégré monolithique analogique de très haute précision. Logé dans un boîtier DIP8 standard (traversant, 8 broches au pas de 2,54 mm), ce composant détient l'un des standards industriels les plus élevés en matière d'amplificateur opérationnel de ultra-précision.
Grâce à des techniques de gravure et de calibrage laser d'usine avancées (Advanced Laser-Trimmed Bipolar Process), l'OP177G offre des caractéristiques de décalage électrique d'une finesse extrême. Il surpasse les performances de composants historiques comme l'OP07, s'imposant comme une référence absolue pour l'amplification de signaux de très faible amplitude. C'est la puce incontournable pour les balances électroniques de précision, les interfaces de thermocouples et de sondes de température RTD (PT100/PT1000), les ponts de jauge de contrainte (pesage industriel) et les systèmes de calibration ou d'instrumentation médicale.
L'analyse de sa référence met en évidence ses spécifications :
OP : Préfixe emblématique de la famille des amplificateurs opérationnels de précision chez PMI/Analog Devices.
177 : Architecture de précision ultra-poussée, évolution et mise à niveau majeure du standard OP07.
G : Indique le grade de sélection électrique intermédiaire. Le suffixe G garantit d'excellentes performances à un rapport qualité/prix optimal pour les applications industrielles courantes.
Format standard : Boîtier plastique DIP8 (Plastique Dual In-line Package, 300 mils de large).
Fabricant d'origine : Analog Devices / PMI
Fonction : Amplificateur opérationnel monocanal de ultra-précision.
Performances de Précision Clés :
Tension de décalage d'entrée (Offset Voltage) : Extrêmement basse (généralement inférieure à 60 µV), limitant drastiquement les erreurs d'amplification en courant continu (DC).
Dérive thermique de l'offset : Exceptionnellement faible (couramment de l'ordre de 1,2 µV/°C maximum), assurant une stabilité de mesure parfaite face aux variations thermiques de l'atelier ou de l'appareil.
Rapport de rejet de mode commun (CMRR) : Très élevé (supérieur à 120 dB), éliminant efficacement les bruits de fond et les tensions parasites induites sur les lignes de capteurs.
Performances Électriques :
Gain en tension en boucle ouverte : Massif (couramment supérieur à 1,2 million), garantissant une linéarité parfaite de la boucle de rétroaction.
Consommation électrique : Très contenue (environ 2 mA maximum), évitant tout auto-échauffement interne qui pourrait fausser sa propre précision.
Format : Boîtier plastique DIP8 standard (traversant, 8 broches).
État : Produit authentique, neuf de stock d'époque (NOS) ou production courante.
Configuration du Brochage (Pinout DIP8 Monocanal Standardisé) :
Broche 1 : Potentiomètre d'ajustement d'offset (Trim)
Broche 2 : Entrée Inverseuse (-)
Broche 3 : Entrée Non-Inverseuse (+)
Broche 4 : Alimentation Négative (V-)
Broche 5 : Potentiomètre d'ajustement d'offset (Trim)
Broche 6 : Sortie du signal
Broche 7 : Alimentation Positive (V+)
Broche 8 : Non connectée (NC)
Diagnostic Express (Dérive lente des valeurs, saturation au rail ou bruit thermique) :
Le piège de la modification du circuit d'ajustement (Broches 1 et 5) : Grâce aux performances d'usine de l'OP177G, le raccordement d'un potentiomètre externe de réglage fin de l'offset (entre les broches 1, 5 et le rail V+) est généralement inutile dans la majorité des montages. Si votre schéma d'origine intègre ce potentiomètre et que vous observez des sauts de valeur instables ou une dérive thermique erratique, le coupable est presque toujours le potentiomètre d'époque (piste carbone encrassée ou oxydée) et non l'OP177G. Nettoyez-le ou remplacez-le par un modèle cermet multiposte.
Vérification de la sensibilité capacitive : Comme beaucoup d'amplificateurs opérationnels de haute précision à forte impédance d'entrée, l'OP177G tolère assez mal les charges fortement capacitives en sortie directe (par exemple, un long câble coaxial blindé menant à un afficheur déporté). Cela peut provoquer des micro-oscillations à haute fréquence, faussant la valeur continue lue. L'insertion d'une simple résistance de protection série (de 50 à 100 Ohms) directement en sortie règle le problème.
Recommandations de Montage :
Support DIP8 Tulipe Indispensable : Afin de préserver l'alignement moléculaire précis du silicium d'origine et de s'affranchir du stress thermique lié à une soudure directe (qui induit des tensions mécaniques sur le boîtier en plastique et décale de quelques microvolts l'offset calibré en usine), installez un support tulipe à 8 broches de haute qualité doté de contacts dorés stables.
Stratégie de découplage locale rigoureuse : Bien que l'OP177G fonctionne principalement sur des signaux à faible vitesse (bande passante typée autour de 600 kHz), il exige des rails d'alimentation rigides et exempts de parasites commutés. Soudez un condensateur céramique multicouche (MLCC) de 100 nF au plus près de la broche 7 (V+) et de la broche 4 (V-) directement sous le support.
Nettoyage anti-capacitif drastique du PCB (Critique) : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire tout autour de la zone de la puce. Les entrées de l'OP177G fonctionnent à très haute impédance. Les moindres résiduels de flux de brasage, hydrophiles ou légèrement conducteurs, agissent comme des ponts résistifs microscopiques qui ruineront instantanément la symétrie des entrées et dégraderont l'offset exceptionnel pour lequel ce composant a été choisi.
