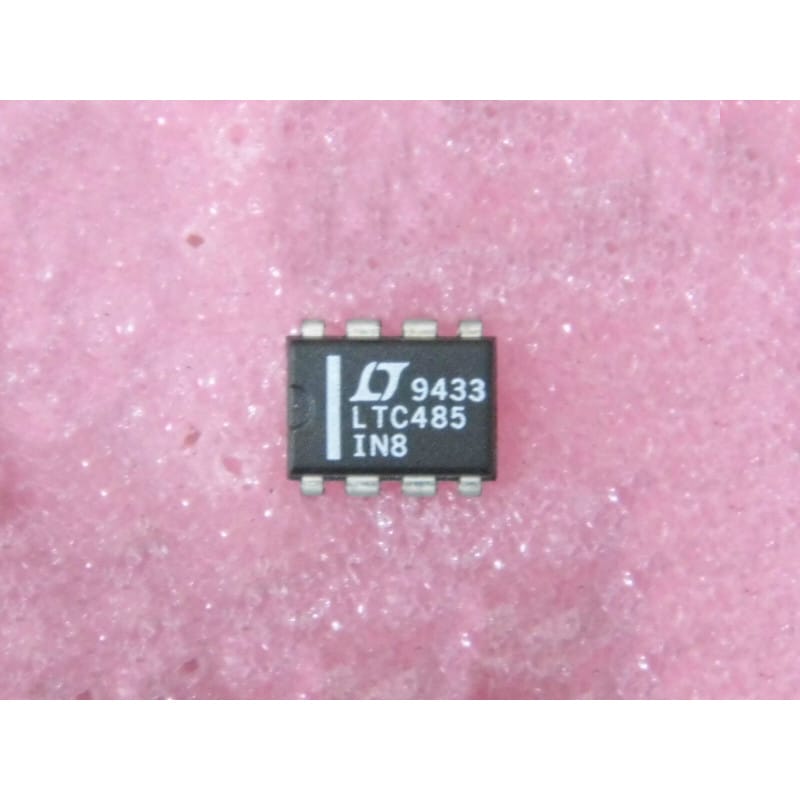

Le LTC485IN8 (conçu et fabriqué par Linear Technology, aujourd'hui Analog Devices) est un circuit intégré monolithique d'interface de précision à très basse consommation. Logé dans un boîtier DIP8 standard (traversant, 8 broches au pas de 2,54 mm), ce composant est un émetteur/récepteur (transceiver) de ligne différentiel spécifiquement conçu pour les bus de communication industriels RS-485 et RS-422.
Il partage exactement la même architecture matérielle et le même brochage que la version commerciale (LTC485CN8), mais s'en distingue par son grade de sélection rigoureux. La lettre I spécifie la plage de température Industrielle, garantissant un fonctionnement parfait et des caractéristiques électriques stables sur une plage thermique étendue de -40 °C à +85 °C (contre 0 °C à +70 °C pour la version grand public C). C'est la puce incontournable pour les modules électroniques soumis à des environnements sévères, des armoires électriques chaudes, ou des installations d'automatisation non chauffées.
L'analyse de sa référence met en évidence ses spécifications :
LTC : Préfixe signature de la marque Linear Technology Corporation.
485 : Désigne la fonction dédiée d'émetteur/récepteur pour bus RS-485 / RS-422.
I : Grade de température étendu Industriel (-40 °C à +85 °C).
N8 : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 8 broches (300 mils de large).
Fabricant d'origine : Linear Technology (Analog Devices)
Fonction : Transceiver de ligne différentiel RS-485 / RS-422 bidirectionnel alterné (Half-Duplex).
Robustesse Thermique : Certifié pour un fonctionnement sans dérive entre -40 °C et +85 °C.
Consommation Ultra-Faible : Courant d'alimentation de seulement 300 microampères typiques au repos, limitant l'auto-échauffement.
Performances de Vitesse : Assure des transmissions de données fiables à haute vitesse, supportant des débits allant jusqu'à 2,5 Mbaud (2,5 Mbps).
Sécurités Intégrées :
Sécurité anti-coupure de ligne (Fail-safe) plaquant la sortie logique au niveau haut si le bus est laissé ouvert ou flottant.
Limitation de courant thermique et électrique sur les sorties du driver pour contrer les courts-circuits accidentels du bus.
Format : Boîtier plastique DIP8 standard (traversant, 8 broches).
État : Produit authentique, neuf de stock d'époque (NOS).
Configuration du Brochage (Pinout DIP8 standardisé) :
Broche 1 : RO (Receiver Output) — Sortie des données vers l'UART/Microcontrôleur (TTL).
Broche 2 : /RE (Receiver Enable) — Activation du récepteur (Actif au niveau bas / 0V).
Broche 3 : DE (Driver Enable) — Activation de l'émetteur (Actif au niveau haut / 5V).
Broche 4 : DI (Driver Input) — Entrée des données à émettre depuis l'UART/Microcontrôleur (TTL).
Broche 5 : GND — Masse générale.
Broche 6 : A — Ligne de bus différentielle Non-Inverseuse (+).
Broche 7 : B — Ligne de bus différentielle Inverseuse (-).
Broche 8 : VCC — Alimentation positive (+5V).
Diagnostic Express (Bus paralysé, surchauffe ou trames manquantes à froid) :
Le piège du test à basse température : Si votre appareil présente des dysfonctionnements uniquement lors des démarrages à froid en atelier ou en hiver, le remplacement d'un ancien LTC485CN8 par ce modèle LTC485IN8 résout fréquemment le problème. Les versions grand public (C) peuvent voir leurs seuils de basculement différentiel dériver hors tolérance sous la barre des 0 °C, alors que le grade I reste parfaitement calibré.
Vérification de la broche DE/RE : Les broches 2 et 3 sont généralement pontées ensemble. Si le microcontrôleur maintient par erreur cette ligne à 5V, la puce reste en émission forcée, écrasant les signaux des autres appareils du réseau.
Contrôle des terminaisons de 120 Ohms : En RS-485, la présence d'une résistance de 120 Ohms entre A et B aux deux extrémités physiques du câble est obligatoire pour éliminer les échos de signaux à 2,5 Mbps.
Recommandations de Montage :
Support DIP8 Tulipe Très Conseillé : Pour les cartes électroniques d'interface industrielle soumises aux vibrations et aux chocs thermiques, utilisez un support tulipe de haute qualité doté de contacts intérieurs dorés à quatre doigts. Cela évite le stress thermique sur le silicium lors du brasage et sécurise les contacts électriques dans le temps.
Découplage local strict : Soudez un condensateur céramique multicouche (MLCC) de 100 nF directement sous le support, au plus près des broches 8 (VCC) et 5 (GND).
Nettoyage final après brasage : Un nettoyage à l'alcool isopropylique pur élimine tout résidu de flux. En milieu industriel humide, les résidus de flux de soudure peuvent devenir légèrement conducteurs et créer des ponts résistifs parasites entre les broches de bus A et B (broches 6 et 7), altérant la sensibilité différentielle du récepteur.
