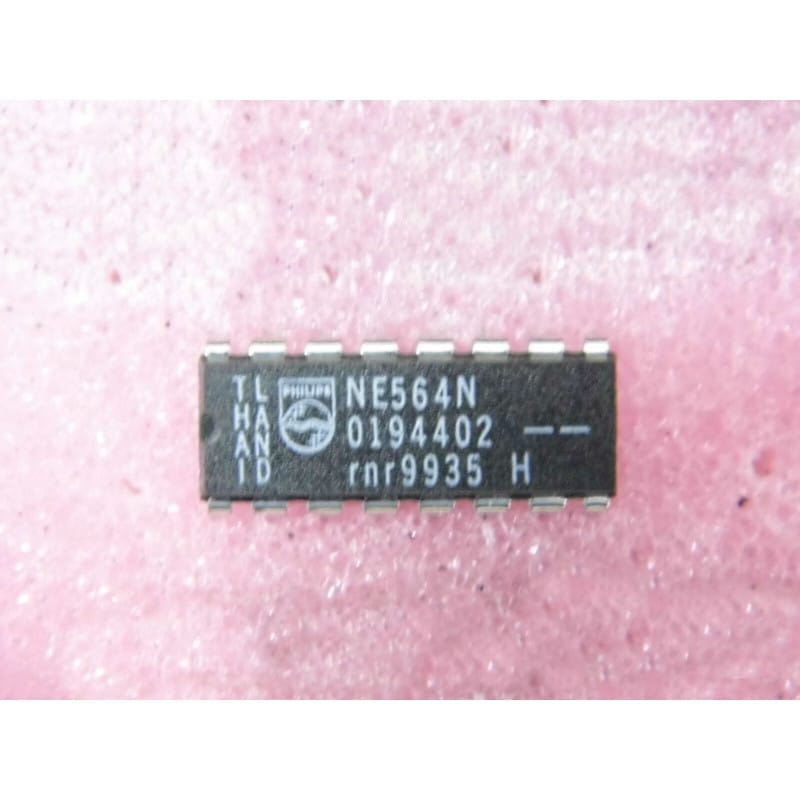

Le NE564N (conçu et fabriqué à l'origine par le pionnier des circuits intégrés linéaires Signetics) est un circuit intégré monolithique analogique/numérique de haute performance. Logé dans un boîtier DIP16 standard (traversant, 16 broches au pas de 2,54 mm), ce composant est une boucle à verrouillage de phase (PLL — Phase-Locked Loop) ultra-haute fréquence.
Alors que les PLL classiques de l'époque (comme le célèbre NE565 ou le CD4046) plafonnent à quelques mégahertz, le NE564N a été spécifiquement développé pour opérer à des fréquences extrêmement élevées, pouvant atteindre 50 MHz. Il intègre un oscillateur contrôlé par tension (VCO), un comparateur de phase limiteur de bande, un amplificateur d'erreur et un étage de sortie logique compatible TTL avec un extracteur de données (Post-Detection Schmitt Trigger). C'est un standard historique incontournable pour la démodulation de signaux FM haute fréquence, le décodage de signaux FSK/PSK à haut débit, les modems de transmission de données d'époque, la récupération d'horloge et les sections de traitement de fréquence intermédiaire (FI) dans les récepteurs de télécommunication ou les terminaux de données vintage.
L'analyse de sa référence met en évidence ses spécifications :
NE : Préfixe historique de Signetics spécifiant la gamme des circuits intégrés linéaires pour une plage de température standard/commerciale (0 °C à +70 °C).
564 : Architecture interne spécifique de boucle à verrouillage de phase rapide (jusqu'à 50 MHz) avec entrées/sorties de niveau logique.
N : Désigne l'encapsulation classique en boîtier plastique double ligne (PDIP) standard à 16 broches (300 mils de large).
Fabricant d'origine : Signetics
Fonction : Boucle à Verrouillage de Phase (PLL) à haute vitesse.
Performances de Fréquence Élevées : Capable de se verrouiller sur des signaux allant jusqu'à 50 MHz, une prouesse technologique pour un boîtier monolithique bipolaire d'époque.
Alimentation Unique : Fonctionne sous un rail unique standard de +5V (compatible avec les alimentations logiques TTL de la carte).
Extracteur de Données Intégré (Schmitt Trigger) : Intègre un trigger de Schmitt en sortie pour nettoyer le signal démodulé et fournir des fronts abrupts directement exploitables par les puces logiques ou les UART en aval.
Entrées à Haute Sensibilité : L'étage limiteur d'entrée accepte des signaux de très faible amplitude (quelques dizaines de millivolts), évitant l'implantation de préamplificateurs de ligne complexes.
Format : Boîtier plastique DIP16 standard (traversant, 16 broches).
État : Produit authentique, neuf de stock d'époque (NOS).
Diagnostic Express (Pas de verrouillage de fréquence, démodulation absente ou instabilité totale) :
Le piège du condensateur de programmation du VCO : La fréquence centrale de fonctionnement de l'oscillateur interne (VCO) est définie de manière critique par un condensateur externe connecté entre deux broches spécifiques. À ces fréquences (jusqu'à 50 MHz), la valeur de ce condensateur est souvent très faible (quelques picofarads à quelques nanofarads). Si ce condensateur d'époque a vieilli, présente des fuites ou si vous utilisez un modèle à faible tolérance (comme un diélectrique céramique instable type Y5V), la fréquence du VCO dérivera hors de la plage de capture du signal d'entrée. Utilisez systématiquement un condensateur céramique de précision de type NP0/C0G ou un modèle au mica argenté pour garantir la stabilité.
Vérification de la plage de capture (Loop Filter) : Si la PLL refuse de se verrouiller sur le signal incident mais que le VCO oscille bien librement, inspectez le réseau RC qui constitue le filtre de boucle (Loop Filter). Une dérive de la résistance ou du condensateur de filtrage modifie le temps de réponse et amortit la boucle, empêchant le NE564N d'accrocher la fréquence cible ou provoquant des oscillations permanentes autour de celle-ci.
Mesure du courant et échauffement : Travaillant en technologie bipolaire rapide sous 5V, le NE564N consomme un courant significatif au repos (couramment entre 30 mA et 60 mA). Il est normal qu'il présente une légère tiédeur en fonctionnement. En revanche, s'il devient brûlant en quelques secondes, déconnectez l'alimentation : l'étage de sortie ou les broches de polarisation ont subi un court-circuit.
Recommandations de Montage :
Support DIP16 Tulipe Très Conseillé : En raison de sa haute sensibilité aux paramètres parasites et de sa rareté en pièces d'époque d'origine Signetics, l'installation d'un support tulipe à 16 broches de très haute qualité avec des contacts courts est indispensable. Cela facilite le diagnostic par substitution et protège les fines pistes de cuivre d'origine du PCB lors des phases de maintenance.
Routage hyper-court et plan de masse impératif : À des fréquences de l'ordre de 10 à 50 MHz, le moindre centimètre de piste ajoute une inductance parasite capable de désaccorder le VCO ou d'induire des auto-oscillations. Gardez les condensateurs de programmation du VCO et du filtre de boucle au plus près des broches physiques du support.
Stratégie de découplage locale rigoureuse : La puce commute en interne des courants rapides qui polluent les rails d'alimentation. Soudez un condensateur céramique multicouche (MLCC) de 100 nF en parallèle avec un condensateur au tantale de 4,7 µF directement aux bornes des broches d'alimentation (VCC et GND) du support pour stabiliser la tension de référence de la puce.
Nettoyage anti-capacitif du PCB : Un nettoyage méticuleux à l'alcool isopropylique pur après le brasage est obligatoire. Les résidus de flux de soudure hydrophiles agissent comme des micro-capacités et des résistances parasites inter-pistes. À 50 MHz, ces fuites superficielles modifient la fréquence du VCO ou dégradent le gain du comparateur de phase.
