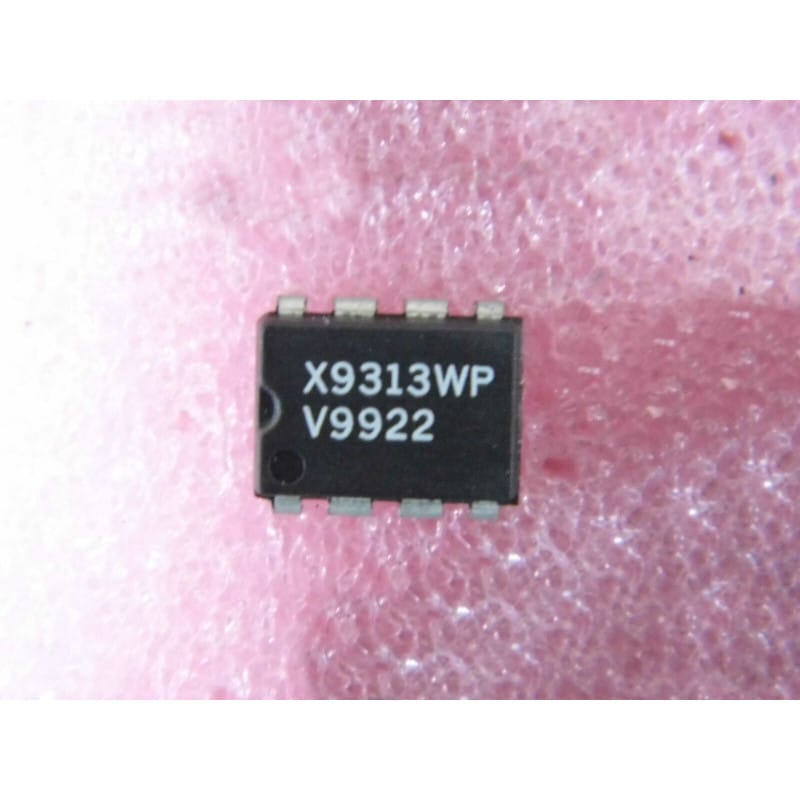

Le X9313WP (conçu par Xicor, désormais intégré au portefeuille de Renesas) est un potentiomètre numérique monolithique. Logé dans un boîtier DIP8 compact, ce composant remplace avantageusement les potentiomètres mécaniques traditionnels dans les applications où la précision, la fiabilité et le contrôle numérique sont requis.
Il intègre une résistance fixe en série avec un curseur contrôlé par une interface numérique à 3 fils (Incrémenter/Décrémenter), permettant de varier la résistance de manière précise sans aucune pièce mobile.
Fabricant d'origine : Xicor / Renesas
Fonction : Potentiomètre numérique (Digital Potentiometer).
Technologie : Réseau de résistances commutées par des commutateurs CMOS.
Interface : Commande à 3 fils (CS, U/D, INC) permettant d'incrémenter ou de décrémenter la position du curseur sur 32 positions (taps).
Mémoire : Non-volatile (stocke la position du curseur même hors tension).
Format : Boîtier plastique DIP8 (traversant, 8 broches).
Diagnostic Express (Position du curseur instable ou gelée) :
Le piège de la séquence de commande : Le X9313WP ne peut pas être réglé par une simple tension comme un potentiomètre classique. Si le curseur ne bouge pas, vérifiez la séquence logique sur les broches CS (Chip Select), U/D (Up/Down) et INC (Increment). Une mauvaise synchronisation des signaux empêche la mise à jour de la position.
Réinitialisation de la mémoire : La position est stockée en mémoire non-volatile. Si le composant semble bloqué sur une valeur, tentez une séquence de montée/descente complète pour vérifier si le mécanisme interne de comptage répond bien aux impulsions.
Tension d'alimentation : Assurez-vous que la tension sur les bornes du potentiomètre (Vw, Vh, Vl) respecte les limites d'alimentation (Vcc) de la puce, sinon le signal audio ou de contrôle traversant sera écrêté.
Recommandations de Montage :
Support DIP8 conseillé : Pour éviter tout stress thermique lors du soudage et faciliter le remplacement en cas d'erreur de logique, utilisez un support DIP8.
Découplage : Comme pour tout circuit numérique rapide (la partie contrôle), placez un condensateur céramique de 100 nF entre Vcc et GND au plus près du boîtier pour éviter les erreurs de comptage dues à des rebonds ou du bruit sur la ligne d'alimentation.
Protection ESD : Bien que protégé, il s'agit d'une puce CMOS. Manipulez-la avec précaution antistatique.
