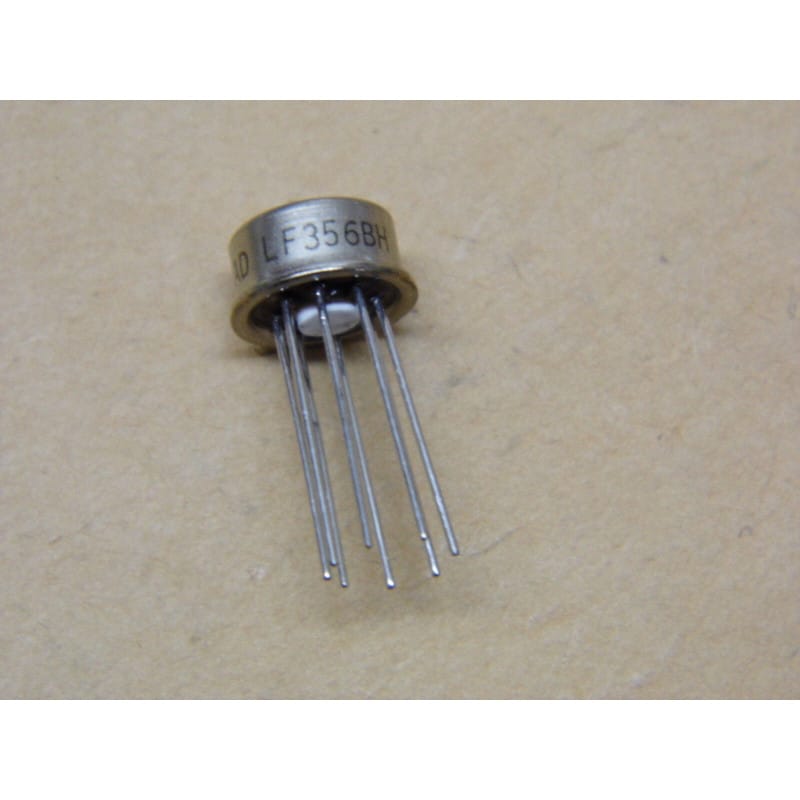

Le LF356BH (développé à l'origine par National Semiconductor) est un amplificateur opérationnel simple à entrées JFET hautes performances. Contrairement aux versions plastiques courantes (comme le LF356N), cette déclinaison haut de gamme est logée dans un boîtier rond métallique hermétique à 8 broches de type TO-99 (parfois appelé boîtier métallique TO-5 à 8 pattes).
Le suffixe "H" désigne explicitement le boîtier métallique rigide, tandis que la lettre "B" indique une version sélectionnée pour ses tolérances électriques plus strictes (notamment une tension de décalage d'entrée — tension d'offset — nettement plus faible et une meilleure stabilité que la version standard). Grâce à ses transistors à effet de champ (JFET) appairés en entrée, le LF356BH offre une impédance d'entrée extrêmement élevée (de l'ordre du Téraohm) et des courants de polarisation infimes, ce qui en fait un composant légendaire pour l'audio haut de gamme, l'instrumentation médicale et le traitement de signaux analogiques de précision.
Fabricant d'origine : National Semiconductor (Texas Instruments)
Fonction : Amplificateur opérationnel simple à entrées JFET de précision.
Boîtier : TO-99 (Boîtier métallique rond traversant, 8 broches).
Performances clés :
Impédance d'entrée ultra-haute : Les entrées JFET n'introduisent qu'un courant de fuite négligeable, idéal pour l'amplification de capteurs à haute impédance (cellules piézoélectriques, photodiodes, microphones à condensateur).
Faible bruit et faible distorsion : Très réputé pour sa clarté sonore et son très faible niveau de bruit en tension et en courant.
Vitesse et dynamique (Slew Rate) : Excellente vitesse de balayage (généralement autour de 12 V/µs), ce qui lui permet de suivre des signaux transitoires rapides sans distorsion dynamique.
Blindage et immunité thermique : Le boîtier métallique TO-99 offre une protection naturelle contre les perturbations électromagnétiques (blindage cage de Faraday) et une excellente dissipation thermique par rapport aux versions plastiques.
Diagnostic Express (Dérive du signal ou tension d'offset anormale) :
Le repérage du détrompeur (Pinout TO-99) : Attention lors du câblage ou du remplacement ! Le boîtier métallique possède un petit ergot (un détrompeur en relief) sur son pourtour inférieur. Cet ergot est situé juste à côté de la broche 8 (qui correspond généralement à l'alimentation positive V+ ou à une broche non connectée selon les standards, mais sur le LF356, la broche 7 est le V+, la broche 4 est le V-, et la broche 8 est vide). Compte les broches dans le sens des aiguilles d'une montre en regardant le composant par le dessous (côté pattes) en partant de l'ergot.
Mesure de la tension continue en sortie : Si ton montage sature ou dérive, vérifie la tension d'offset. Bien que la version "B" soit très précise, les circuits à haute impédance sont sensibles. Si la tension de sortie s'écarte du zéro théorique (hors signal), tu peux utiliser les broches d'équilibrage (broches 1 et 5, Balance/Offset Null) reliées à un potentiomètre ajustable pour annuler parfaitement cette tension parasite.
Recommandations de Montage :
Utilisation d'un support adapté : Le boîtier TO-99 peut être soudé directement, mais il existe des supports spécifiques ronds à 8 broches (parfois dorés) très prisés dans le matériel de mesure ou audio haut de gamme. Si tu dois l'insérer sur un circuit imprimé conçu pour un DIP8 classique, utilise un adaptateur "TO-99 vers DIP8" ou préforme délicatement ses pattes en étoile pour les faire correspondre à l'empreinte rectangulaire.
Sensibilité aux résidus de flux de soudure : En raison de l'impédance d'entrée gigantesque des JFET, la moindre trace de flux de soudure, d'humidité ou de graisse de doigts entre les broches sur le PCB créera une résistance de fuite parasite. Cela ruinera complètement la précision de la puce. Nettoie la zone de soudure de manière obsessionnelle avec de l'alcool isopropylique (IPA) après intervention.
Découplage d'alimentation standard : Pour conserver la pureté et le faible bruit du LF356BH, installe un condensateur céramique de 100 nF au plus près de la broche 7 (V+) et de la broche 4 (V-) par rapport à la masse de ton circuit d'alimentation symétrique.
