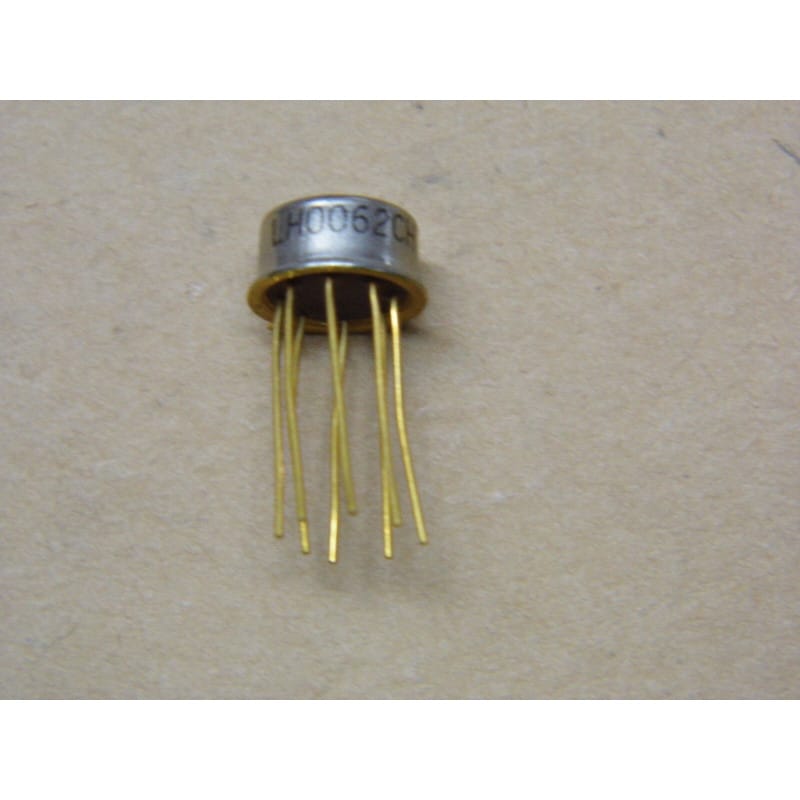

Le LH0062CH (développé par National Semiconductor) est un amplificateur opérationnel hybride à hautes performances et très haute vitesse. Tout comme le LF356BH, ce composant haut de gamme est protégé dans un boîtier rond métallique hermétique à 8 broches de type TO-99 (boîtier métallique TO-5).
La série LH de National Semiconductor désigne des circuits hybrides (combinant plusieurs puces ou technologies miniaturisées sur un même substrat céramique sous le capot métallique). Le LH0062 est conçu en associant des transistors d'entrée à effet de champ (JFET) isolés et un étage d'amplification bipolaire ultra-rapide. Il offre une combinaison exceptionnelle : une impédance d'entrée gigantesque alliée à une vitesse de balévage (Slew Rate) et une bande passante dignes d'un amplificateur vidéo.
Le suffixe "C" indique la plage de température commerciale (0°C à +70°C), et le "H" spécifie le boîtier métallique rond traversant standard TO-99.
Fabricant d'origine : National Semiconductor (Texas Instruments)
Fonction : Amplificateur opérationnel hybride à entrées JFET à très large bande.
Boîtier : TO-99 (Métal Rond Traversant, 8 broches).
Performances clés :
Vitesse de balayage extrême (Slew Rate) : Capable d'atteindre des vitesses de l'ordre de 60 V/µs à 100 V/µs selon les configurations, ce qui est exceptionnel pour un ampli à entrées FET de cette génération.
Large bande passante : Gain-bande passante s'élevant à plusieurs dizaines de mégahertz (MHz), idéal pour traiter des signaux transitoires ou impulsionnels très rapides.
Courants d'entrée infimes : Grâce aux JFET en entrée, le courant de polarisation (Bias Current) est extrêmement bas (quelques picos-ampères), évitant d'effondrer les sources à haute impédance.
Blindage et robustesse du boîtier : L'enveloppe métallique TO-99 protège l'hybride des interférences RF extérieures et assure une dissipation thermique stable.
Diagnostic Express (Le signal de sortie oscille ou sature violemment) :
Repérage de la broche 1 (Pinout TO-99) : Comme sur le LF356BH, utilise le petit ergot (détrompeur) situé sur la bordure métallique inférieure pour orienter ton composant. En regardant la puce par le dessous (côté broches), la broche 8 est située juste à côté de cet ergot. Compte ensuite dans le sens des aiguilles d'une montre pour trouver les autres broches. Sur le LH0062, le brochage suit la norme des AOP simples (Broche 2 = Entrée inverseuse, Broche 3 = Entrée non-inverseuse, Broche 6 = Sortie, Broche 7 = V+, Broche 4 = V-).
Sensibilité à l'oscillation haute fréquence : En raison de sa vitesse extrême (Slew Rate élevé), le LH0062CH est très sensible à la moindre capacité parasite sur ses broches d'entrée. Si la sortie sature ou se met à osciller toute seule à plusieurs mégahertz sans signal d'entrée, vérifie la propreté de ton routage et assure-toi qu'aucune piste de sortie ne longe de trop près les pistes d'entrée.
Recommandations de Montage :
Préformation des broches pour empreinte DIP8 : Si tu remplaces ce boîtier TO-99 sur un circuit imprimé prévu pour un boîtier plastique DIP8 rectangulaire standard, utilise un adaptateur dédié ou écarte très délicatement les pattes en étoile à l'aide d'une petite pince à bec fin. Ne tire pas brusquement sur les pattes au ras du verre isolant sous le boîtier métallique sous peine de provoquer une micro-fissure destructive.
Nettoyage drastique anti-fuites (Alcool Isopropylique) : Les entrées JFET à ultra-haute impédance détectent les moindres courants de fuite. Les résidus de flux de soudure (colophane), l'humidité ou les dépôts gras agissent comme des résistances parasites entre les broches. Après soudure sur ton établi, nettoie méticuleusement la zone avec de l'alcool isopropylique (IPA) et une petite brosse à poils durs, puis sèche parfaitement.
Découplage d'alimentation haute performance : Un AOP hybride rapide demande des transitions de courant extrêmement nerveuses sur ses lignes d'alimentation. Installe un condensateur céramique multicouche (MLCC) de 100 nF en parallèle avec un condensateur au tantale de 2,2 µF à 10 µF au plus près de la broche 7 (V+) et de la broche 4 (V-) par rapport au plan de masse pour étouffer tout bruit d'alimentation.
