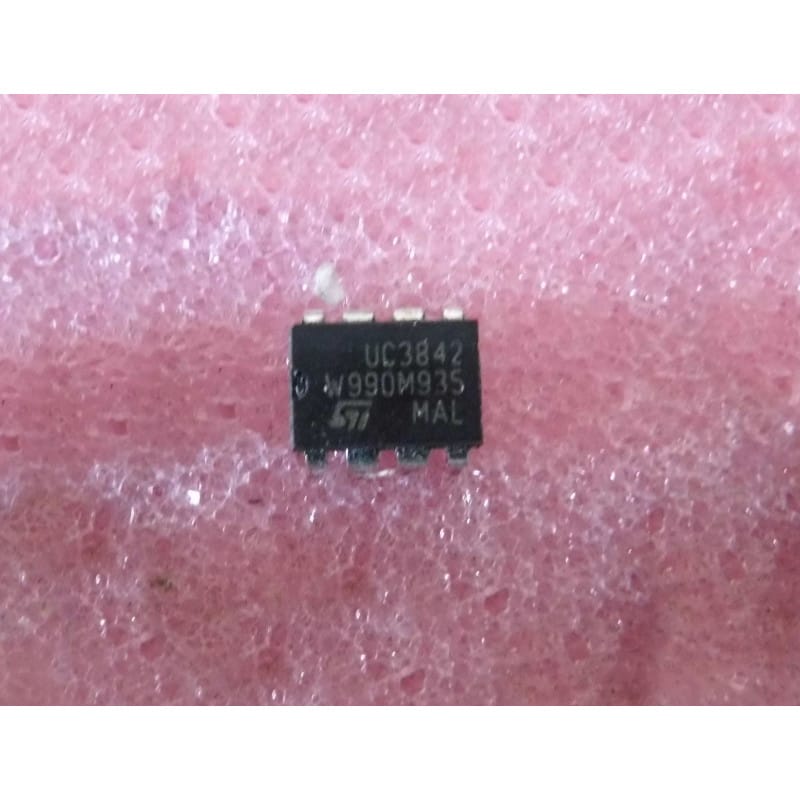

Le UC3842N (décliné selon les lots sous les marquages UC3842, UC3842AN ou UC3842A avec les logos de Unitrode, STMicroelectronics ou Texas Instruments) est un circuit intégré de gestion d'alimentation à découpage de renommée mondiale. Ce composant analogique de puissance adopte le format d'un boîtier plastique traversant compact DIP8 (8 broches, corps étroit de 300 mils).
Le préfixe UC inscrit historiquement ce circuit dans la lignée des contrôleurs PWM (Pulse Width Modulation) de précision inventés par Unitrode, devenus le standard absolu de l'industrie. La mention A (comme dans UC3842AN) indique une version améliorée présentant un courant de démarrage plus faible, tandis que le suffixe N valide l'encapsulation sous boîtier plastique standard double en ligne.
Le UC3842N est un contrôleur de modulation de largeur d'impulsion (PWM) en mode courant à fréquence fixe pour alimentations à découpage (Current-Mode PWM Controller, lot d'origine multi-marque, boîtier DIP8, lot de 4).
Conçu spécifiquement pour piloter l'étage de puissance des convertisseurs continu-continu ou des alimentations à découpage (SMPS) de type Flyback ou Forward, le UC3842 intègre toutes les fonctions vitales sur sa puce : un oscillateur de précision réglable par un réseau RC externe, un amplificateur d'erreur à gain élevé, un comparateur de courant pour la protection cycle par cycle, et un étage de sortie puissant de type Totem-Pole capable de commander directement la grille (Gate) d'un MOSFET de puissance.
Sa grande spécificité technique réside dans ses seuils de verrouillage en cas de sous-tension (UVLO) : il démarre à 16 Volts et s'arrête à 10 Volts, une caractéristique essentielle pour sécuriser la mise en route des alimentations reliées au secteur. On retrouve massivement ce circuit intégré indispensable au cœur des blocs d'alimentation de téléviseurs cathodiques, de moniteurs d'ordinateurs rétro, de platines industrielles, de consoles de jeux et de chargeurs professionnels des années 80 à aujourd'hui. Géré en qualité New Old Stock (NOS), ce lot de quatre composants est une ressource d'atelier indispensable pour ressusciter vos alimentations à découpage défaillantes.
Le diagnostic de l'alimentation qui "tic-tic" ou refuse de démarrer (Le test du condensateur de démarrage) : C'est la panne classique absolue sur les alimentations basées sur le UC3842. Si l'alimentation émet un petit bruit de cliquetis régulier ou reste totalement muette, examinez la tension sur la broche 7 (V_CC). Au démarrage, le circuit consomme moins de 1 mA à travers une résistance de forte valeur reliée au secteur, ce qui charge un petit condensateur chimique auxiliaire (généralement de 22 µF à 47 µF). Si ce condensateur est usé ou a perdu sa capacité, la tension n'atteint jamais le seuil de basculement de 16V, ou s'effondre immédiatement sous la barre des 10V dès que la puce tente de commuter. Remplacer le condensateur chimique auxiliaire résout la panne dans 90% des cas. Si la tension fluctue sans cesse entre 10V et 16V mais que la broche de sortie (broche 6) ne délivre aucune impulsion, la puce est HS. Remplacez-la par l'un de tes quatre exemplaires NOS.
Le piège du MOSFET de puissance en court-circuit : Attention d'atelier cruciale : lorsque le transistor MOSFET de commutation principal de l'alimentation claque (court-circuit franc entre Drain et Gate), il injecte instantanément la haute tension du secteur (environ 310V continus) directement dans la broche 6 (Output) et la broche 3 (Current Sense) du UC3842. Cela détruit instantanément le contrôleur PWM. Règle d'or : Si vous trouvez le MOSFET de puissance en court-circuit sur une carte, remplacez systématiquement le UC3842 ainsi que la petite résistance de sécurité de bas niveau connectée à la broche 3 avant toute tentative de mise sous tension, sous peine de détruire votre MOSFET neuf.
Installation fortement conseillée sur support de précision : Pour sécuriser les futures opérations de maintenance et éviter tout stress thermique sur le silicium lors du brasage, implantez un support tulipe DIP8 à contacts dorés. Brasez le support vide sur la carte (température de fer réglée à 310 degrés Celsius maximum), nettoyez parfaitement la zone à l'alcool isopropylique pour chasser les flux conducteurs, puis insérez délicatement votre UC3842 de stock à froid.
