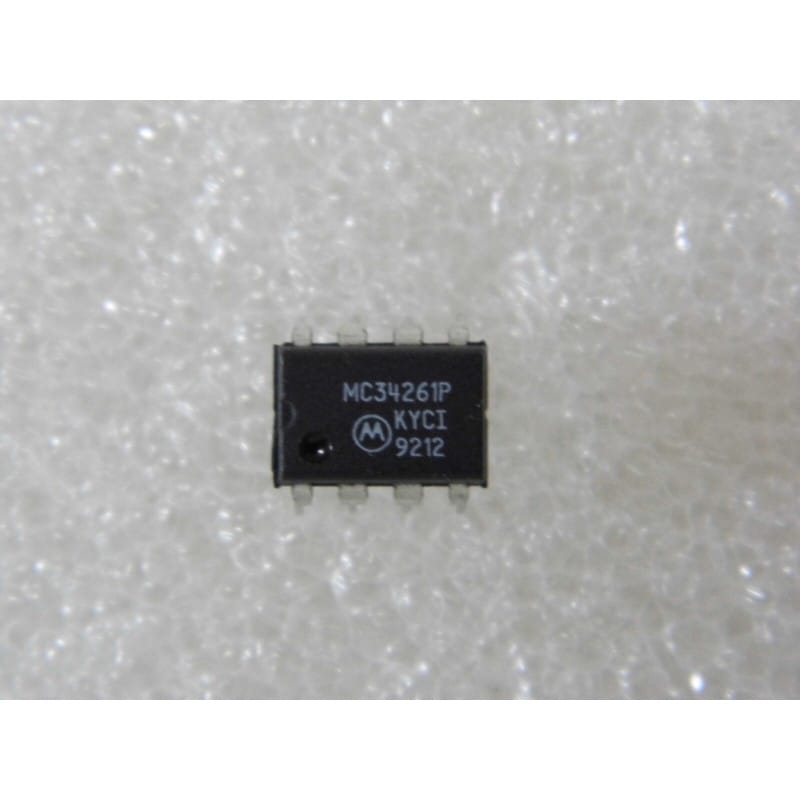

Le MC34261P (série MC34261 / MC33261 / gamme circuits de gestion d'énergie Motorola) est un circuit intégré monolithique contrôleur de facteur de puissance actif (Active Power Factor Controller / PFC Preconverter IC), conçu et fabriqué par le constructeur américain de référence Motorola Semiconductor Products Inc. (ensuite transféré à ON Semiconductor). Spécialement développé pour les étages d'entrée d'alimentations à découpage (SMPS), les ballasts électroniques d'éclairage fluorescent/HID, les chargeurs de batteries industriels et les adaptateurs secteur conformes aux normes d'harmoniques de courant (IEC 61000-3-2), il force le courant prélevé sur le réseau AC à suivre fidèlement la forme d'onde sinusoïdale de la tension secteur.
Ce composant fonctionne en mode de conduction critique / limite (CRM / BCM - Boundary / Critical Conduction Mode) grâce à une détection de passage par zéro du courant dans l'inductance (Zero Current Detection - ZCD). Il intègre un multiplicateur analogique interne compensé en température, un amplificateur d'erreur à transconductance, un comparateur de limitation de courant crête pulse par pulse, une protection contre les surtensions en sortie (OVP), ainsi qu'un étage driver de sortie totem-pole haute intensité capable de commuter directement la grille d'un transistor MOSFET de puissance. Encapsulé dans un boîtier traversant standard DIP-8 plastique (Dual In-line Package 8 broches / pas standard 2,54 mm / 300 mil), il permet la conception de pré-régulateurs PFC élévateurs (Boost PFC) compacts et à très haut rendement.
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Étages de Correction du Facteur de Puissance (Boost PFC 400 V DC) : Remplacement direct sur les cartes d'alimentation à découpage professionnelles (serveurs, amplificateurs sono, téléviseurs haut de gamme, stations de charge).
Ballasts Électroniques Industriels : Régulation du courant d'entrée pour éclairages néons ou lampes à décharge.
Symptômes de Défaillance Fréquents en Atelier :
L'alimentation reste à ~325 V DC sur le gros condensateur de filtrage au lieu de monter à ~390 V - 400 V DC : Le circuit PFC ne démarre pas (résistance de démarrage coupée, alimentation VCC absente ou MC34261 défaillant).
Court-circuit franc du MOSFET PFC ayant détruit le circuit intégré : Lors de l'explosion du MOSFET de puissance, la haute tension secteur reflue via la grille vers la broche 7 (DRIVE) et la broche 4 (CS), détruisant instantanément le CI.
Comportement instable ou sifflement aigu de la self PFC : Rétroaction FB instable, condensateurs de compensation COMP fuyards ou enroulement auxiliaire ZCD dégradé.
Consignes de Remplacement & Dépannage en Atelier :
Règle d'or après destruction d'un MOSFET de puissance : Remplacer systématiquement le circuit MC34261P, la résistance série de grille du MOSFET (Gate resistor, typiquement 10 à 22 Ohms) et la résistance de mesure de courant (Shunt CS, typiquement 0,1 à 0,33 Ohm).
Poser de préférence un support DIP-8 tulipe de qualité pour faciliter les diagnostics futurs sans contraindre le circuit imprimé.
Placer un condensateur de découplage céramique de 100 nF au ras des broches 8 (VCC) et 6 (GND).
Utiliser un fer à souder régulé (300°C à 320°C max) et braser chaque broche en moins de 3 secondes.
Composants Électroniques & Gestion d'Énergie / Fabricants : MOTOROLA SEMICONDUCTOR / ON SEMICONDUCTOR / Référence : MC34261P (MC34261) / Type : Contrôleur de facteur de puissance actif CRM (Active PFC Controller IC) / Boîtier : DIP-8 traversant plastique / Tension : +11 V à +35 V DC / État : 100% Neuf de stock d'origine (NOS).
