Le HEF4557BT (famille HEF4000B de NXP/Philips) est un registre à décalage statique programmable en longueur. Logé dans un boîtier CMS (SOIC-16), ce composant permet de configurer dynamiquement la longueur du registre à décalage entre 1 et 64 bits via ses entrées de contrôle.
C'est un composant spécialisé utilisé dans les systèmes de traitement numérique où un délai variable ou une adaptation de longueur de trame est nécessaire. Il combine une haute immunité au bruit avec une flexibilité de configuration indispensable dans les designs logiques complexes.
Fabricant : NXP / Philips
Fonction : Registre à décalage programmable (longueur variable de 1 à 64 bits).
Technologie : CMOS série B (haute immunité au bruit, plage de tension étendue).
Fonctionnalités clés :
Longueur programmable : 6 entrées de sélection permettent de régler la longueur du registre.
Fonctionnement statique : Maintien des données sans besoin de rafraîchissement d'horloge.
Sorties : Sorties tamponnées pour une meilleure capacité de pilotage.

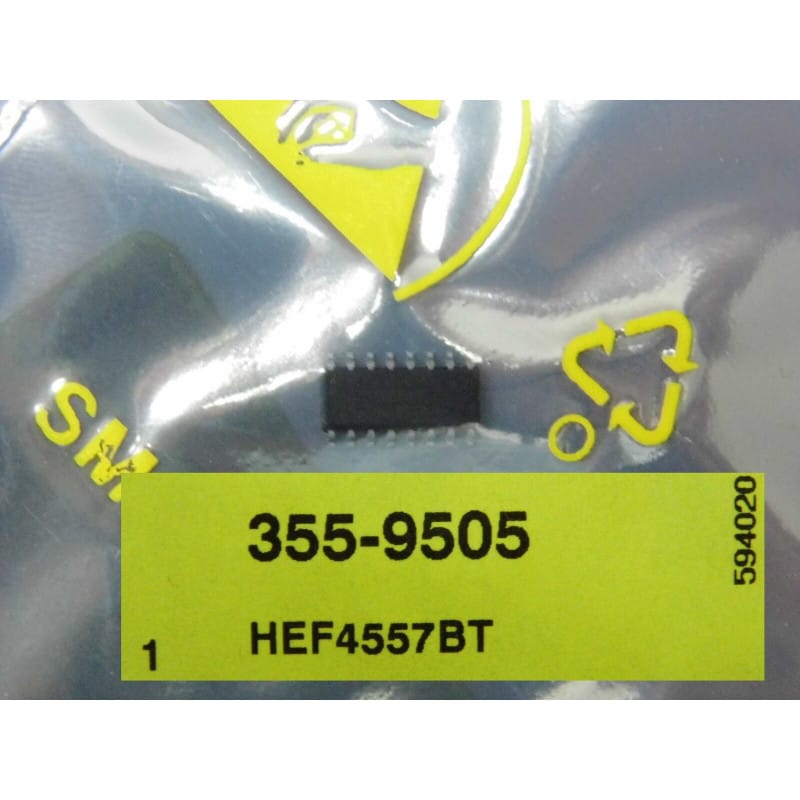

Format : Boîtier CMS (SOIC-16), fourni dans son sachet antistatique.
Diagnostic Express (Décalage de données incorrect ou perte de signal) :
Le piège des entrées de longueur : La longueur du registre est déterminée par les entrées de sélection (L0 à L5). Si le signal ne ressort pas au moment attendu, vérifiez le câblage de ces 6 entrées de sélection. Une valeur mal définie ou flottante sur ces broches empêchera le registre de fonctionner selon la longueur souhaitée.
Gestion de l'horloge : Comme pour tout registre à décalage CMOS, la qualité du front montant de l'horloge est critique. Un signal d'horloge avec des rebonds ou des temps de montée trop lents provoquera des décalages doubles ou des erreurs de bits.
Niveaux de tension : La série HEF4000B accepte une large plage de tension (jusqu'à 15V-18V). Assurez-vous que les niveaux logiques de vos signaux d'entrée correspondent bien à la tension d'alimentation (Vdd) utilisée.
Recommandations de Montage :
Soudure CMS : Le boîtier SOIC-16 demande une soudure soignée. Utilisez un fer à panne fine et, idéalement, un peu de flux décapant pour assurer des soudures brillantes et éviter les ponts.
Découplage obligatoire : Placez un condensateur de découplage de 100 nF au plus près de la broche Vdd pour filtrer les transitoires générés par le décalage des bits, assurant ainsi la stabilité du signal.
Protection Antistatique : Le HEF4557BT utilise une technologie CMOS classique sensible aux décharges électrostatiques. Maintenez le composant dans son sachet antistatique d'origine jusqu'à l'étape précise du montage sur votre PCB et travaillez sur un plan de travail ESD.
