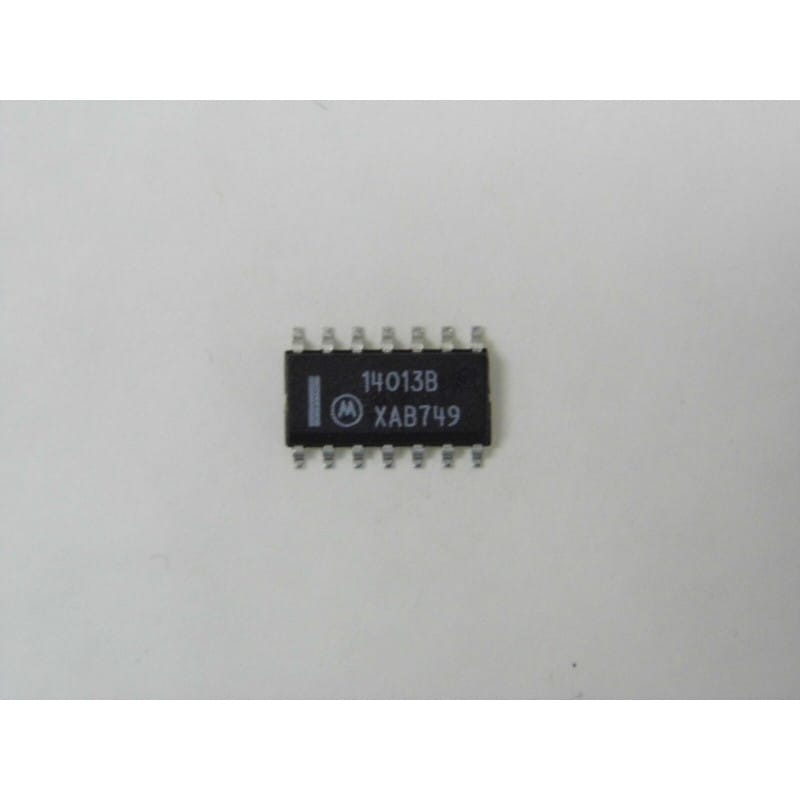

Le MC14013B est un circuit intégré de la famille CMOS série 4000B produit par Motorola (désormais onsemi). Il s'agit d'une double bascule D (Dual D-Type Flip-Flop) avec entrées de remise à zéro (Reset) et de mise à un (Set) asynchrones.
Chaque bascule est indépendante et peut être configurée pour diverses fonctions logiques, telles que la division par deux de fréquence, le stockage de données binaires, ou la création de registres à décalage. Cette version en boîtier CMS (généralement SOIC-14) est idéale pour les designs compacts où la robustesse de la série 4000B est requise.
Fabricant : Motorola (onsemi)
Fonction : Double bascule D (Dual D Flip-Flop) avec entrées SET et RESET.
Technologie : CMOS série 4000B (haute immunité au bruit, large plage de tension).
Fonctionnalités clés :
Indépendance : Deux bascules D totalement séparées.
Entrées asynchrones : Contrôle direct de l'état (Set/Reset) indépendant de l'horloge.
Flexibilité : Déclenchement sur front montant de l'horloge.
Format : Boîtier CMS (SOIC-14).
Diagnostic Express (État logique erratique ou bloqué) :
Le piège des entrées inutilisées : Dans la famille CMOS 4000, aucune entrée ne doit rester en l'air. Si tu n'utilises qu'une seule des deux bascules, tu dois impérativement connecter les entrées de la seconde bascule (Clock, D, Set, Reset) à la masse ou à VDD. Une entrée flottante captera le bruit ambiant et provoquera des commutations imprévisibles, voire une consommation excessive de courant.
Niveaux de tension : La série 4000B accepte une large plage de tension (3V à 18V). Assure-toi que les niveaux logiques de commande correspondent à la tension d'alimentation (VDD) utilisée.
Gestion du Set/Reset : Contrairement à certaines bascules plus modernes, le Set et le Reset du MC14013B sont actifs au niveau haut. Assure-toi qu'ils sont bien maintenus à la masse (niveau bas) pour permettre un fonctionnement normal.
Recommandations de Montage :
Soudure CMS : Le boîtier SOIC-14 nécessite une soudure précise. Utilise une panne fine et un peu de flux pour éviter les ponts de soudure entre les broches.
Découplage : Un condensateur de 100 nF placé au plus près de la broche VDD est indispensable pour filtrer les transitoires, surtout si tu utilises la puce pour des divisions de fréquence rapides.
Protection Antistatique : Bien que les boîtiers CMS soient relativement robustes, le MC14013B est sensible aux décharges électrostatiques. Travaille sur un plan de travail ESD et garde le composant protégé jusqu'au montage.
