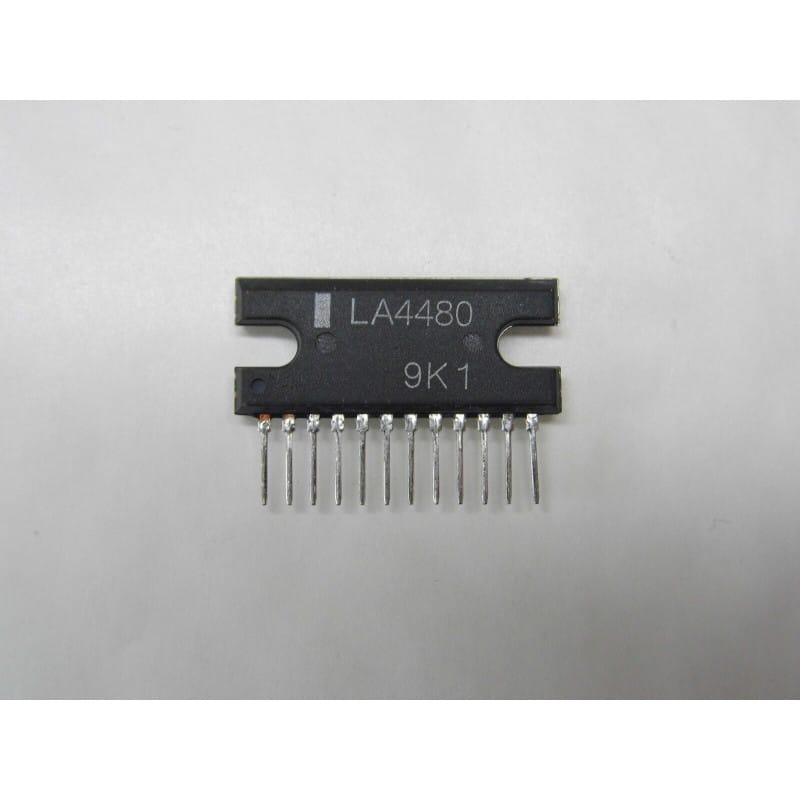

Le LA4480 (développé par Sanyo) est un circuit intégré analogique de puissance audio monolithique. Logé dans un boîtier spécifique de type SIP ou DIP à ailettes / radiateur, ce composant classique des années 80 et 90 est un double amplificateur de puissance audio (Dual Audio Power Amplifier).
Il a été spécialement conçu pour les applications audio grand public fonctionnant sous des tensions d'alimentation moyennes (généralement autour de 9V à 14V), ce qui en fait un composant standard dans les autoradios d'époque, les radio-cassettes portables (Boomboxes), les téléviseurs et les petits systèmes d'amplification stéréo domestiques. Sa structure interne intègre deux canaux d'amplification indépendants qui peuvent délivrer une puissance confortable pour des haut-parleurs de 4 ou 8 Ohms, avec un minimum de composants externes requis.
Fabricant d'origine : Sanyo
Fonction : Double amplificateur de puissance audio (Stéréo).
Interface : Entrées analogiques à haute impédance et sorties directes de puissance (généralement couplées par condensateurs).
Performances clés :
Puissance de sortie type : Capable de délivrer quelques watts par canal (généralement entre 2W et 5W par canal selon la tension d'alimentation et l'impédance de charge), idéal pour les haut-parleurs de petite et moyenne taille.
Faible distorsion : Conçu pour maintenir un taux de distorsion harmonique (THD) bas en utilisation normale, garantissant une clarté sonore optimale pour les équipements portables.
Protections intégrées : Intègre généralement des circuits de protection thermique (coupure en cas de surchauffe) et des protections contre les surtensions ou les courts-circuits temporaires en sortie.
Excellente réjection du bruit d'alimentation (SVRR) : Limite l'introduction du ronflement à 50Hz/60Hz ou des parasites de l'alimentation dans le signal audio.
Format de boîtier courant : Boîtier de type SIP à plusieurs broches (Single In-line Package) ou DIP doté d'une languette métallique centrale (Heat Sink) pour fixer un dissipateur thermique.
Diagnostic Express (Pas de son ou distorsion violente / grésillement) :
Le piège des condensateurs de liaison de sortie (Bootstrap / Output Coupling) : Dans les schémas classiques utilisant le LA4480, les sorties vers les haut-parleurs se font à travers de gros condensateurs chimiques (souvent 470 µF à 1000 µF) pour bloquer la composante continue (DC). Si l'un de ces condensateurs sèche, fuit ou vieillit mal, le son deviendra extrêmement faible, dénué de basses, ou se coupera par intermittence. Inspecte également les condensateurs de "bootstrap" qui gèrent le gain dynamique de l'étage de sortie.
Mesure de la tension de point milieu : Hors signal audio, mesure au multimètre la tension continue (DC) directement sur la broche de sortie de la puce (avant le condensateur de liaison). Elle doit être rigoureusement égale à la moitié de la tension d'alimentation (Vcc / 2). Si la tension est collée à 0V ou au maximum de Vcc, l'étage de puissance interne du canal est détruit (claquage des transistors de sortie).
Recommandations de Montage :
Gestion thermique rigoureuse (Dissipateur obligatoire) : Les amplificateurs audio de cette génération dissipent une quantité importante d'énergie sous forme de chaleur lorsqu'ils poussent le volume. Si ton boîtier comporte une languette métallique ou s'il est vissé à un radiateur, applique une fine couche de graisse thermique (pâte thermique) de bonne qualité lors de la réinstallation. Un manque de dissipation entraînera une mise en sécurité thermique rapide de la puce, voire sa destruction.
Découplage massif de l'alimentation : Les appels de courant d'un amplificateur audio sur les basses fréquences sont très violents. Place un condensateur électrochimique de forte valeur (au moins 470 µF à 2200 µF) en parallèle avec un condensateur céramique de 100 nF au plus près des broches d'alimentation (Vcc et GND) du LA4480 pour stabiliser le rail de courant et éviter les oscillations basse fréquence (effet "motorboating").
Routage des masses en étoile : Pour éviter d'introduire un sifflement ou un ronflement permanent en bruit de fond, veille à séparer la masse des petits signaux d'entrée (potentiomètre de volume, préampli) de la masse de puissance des haut-parleurs. Réunis-les en un seul point (masse en étoile) au niveau du condensateur de filtrage principal de l'alimentation.
