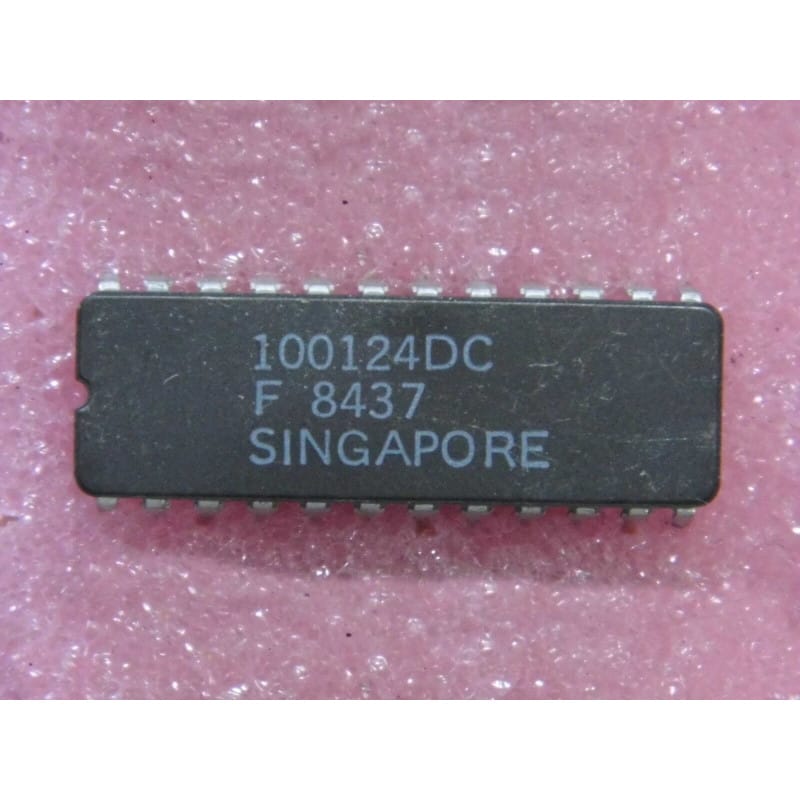

Le 100124DC (fabriqué par Fairchild Semiconductor, comme l'indique le logo "F" sur la photo) est un circuit intégré logique d'interface appartenant à la famille ECL (Emitter-Coupled Logic) série 100K. Logé dans un boîtier hermétique haut de gamme en céramique à 24 broches (CDIP24), ce circuit est un traducteur de niveaux logiques à 6 canaux (Hex Translator) permettant de passer des signaux de niveau TTL vers des niveaux ECL.
Ce composant est indispensable dans les architectures mixtes des années 80/90 pour faire communiquer des processeurs ou de la logique standard (TTL/CMOS en 5V) avec les bus de calcul ultra-rapides ou les mémoires configurés en logique ECL (alimentation négative). La puce intègre des sorties ECL complémentaires (fournissant à la fois le signal direct et son inverse) ou de simples sorties ECL selon le brochage des canaux.
Fabricant : Fairchild Semiconductor (Code usine : Singapour, Date-code 8437 : fabriqué en 1984)
Fonction : Traducteur/Convertisseur hexagonal de niveaux logiques TTL vers ECL (Hex TTL-to-ECL Translator).
Technologie : ECL Série 100K (Côté sortie) et TTL (Côté entrée).
Performances clés :
Vitesse d'interface : Temps de propagation ultra-faible (généralement inférieur à 1,5 ns) pour éviter les goulots d'étranglement lors des changements de domaine logique.
Entrées TTL communes : Équipé d'entrées de contrôle (gating) permettant de valider ou de bloquer la conversion sur l'ensemble des canaux.
Format : Boîtier CDIP24 (Céramique Traversant).
Diagnostic Express (Pas de signal ou conversion erronée) :
Le piège de la double alimentation : C'est le point le plus critique de ce circuit hybride. Pour fonctionner, le 100124DC nécessite à la fois les tensions du monde TTL et du monde ECL. Tu dois câbler le rail VCC TTL (+5V), la masse TTL (0V), mais aussi le rail d'alimentation négatif ECL VEE (généralement -4,2V à -4,5V) ainsi que la masse de référence ECL (généralement connectée au 0V commun). Une erreur ou l'absence d'un des rails bloquera immédiatement la traduction.
Broche d'activation (Enable) : Vérifie l'état des broches de contrôle d'entrée (Common Enable). Si elles ne sont pas polarisées correctement au niveau logique TTL requis, toutes les sorties ECL resteront figées à leur niveau bas, quel que soit l'état des entrées TTL.
Charges de sortie ECL : Tout comme pour le 100101DC, les sorties de ce circuit sont de type émetteur ouvert. Chaque sortie ECL exploitée doit posséder sa résistance de terminaison externe (vers -2V ou vers le rail -4,5V) pour générer les niveaux logiques bas et hauts caractéristiques de l'ECL.
Recommandations de Montage :
Utilisation d'un support tulipe CDIP24 : Au vu de l'âge (1984) et de la rareté de cette pièce Fairchild en boîtier céramique, évite absolument la soudure directe. Un support DIP24 de qualité industrielle préservera le composant et facilitera les mesures d'isolation sur ton PCB.
Séparation des plans de masse : Bien que les masses TTL et ECL finissent par se rejoindre au point central de l'alimentation, essaie de bien séparer le routage des pistes de masse d'entrée (bruit TTL) et des pistes de masse de sortie (ECL haute fréquence) pour éviter les couplages de bruit.
Découplage double : Place un condensateur de découplage de 100 nF au plus près de la broche +5V (TTL) et un autre condensateur haute fréquence de 10 nF à 100 nF au plus près de la broche -4,5V (ECL).
