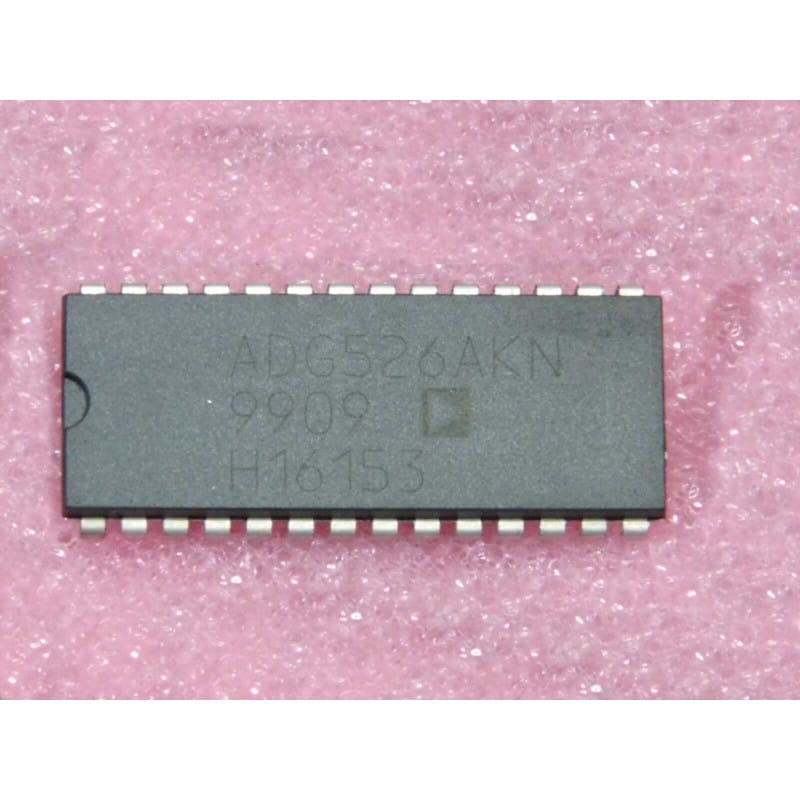

Le ADG526AKN (développé par Analog Devices) est un multiplexeur analogique CMOS complet à 16 canaux (1 canal vers 16 ou vice-versa). Logé dans un boîtier DIP plastique à 28 broches (PDIP28), ce composant intègre des verrous d'adresse (latches) sur ses entrées logiques de contrôle, ce qui permet de l'interfacer très facilement avec les bus d'adresses de microprocesseurs ou de microcontrôleurs.
Grâce à sa conception CMOS avancée, il offre une très faible résistance à l'état passant (Ron), des courants de fuite minimes et une vitesse de commutation élevée. La lettre "A" indique une version aux performances optimisées (notamment sur l'injection de charge et la plage d'alimentation), tandis que le "N" désigne le boîtier plastique traversant. Il est couramment utilisé dans les systèmes d'acquisition de données multicanaux, l'instrumentation de précision, le routage de signaux audio/vidéo ou les bancs de test automatiques.
Fabricant : Analog Devices
Fonction : Multiplexeur analogique 16 canaux (1 parmi 16).
Interface : Logique de commande à 4 broches d'adresse (A0, A1, A2, A3) avec verrous internes (Latches) et broche d'activation (Enable).
Performances clés :
Large plage de tension : Fonctionne en alimentation double (généralement +/-10V à +/-15V) ou en alimentation unique.
Faible injection de charge : Minimise les sauts de tension parasites et les transitoires sur le signal analogique lors des commutations de canaux.
Sécurité d'allumage (Break-before-make) : Commutation de type "ouverture avant fermeture" garantie, évitant le court-circuit momentané entre deux canaux d'entrée.
Format : Boîtier PDIP28 (Plastique Traversant).
Diagnostic Express (Signal analogique bloqué ou distordu) :
Le piège de la broche WR (Write) : Le ADG526AKN intègre des verrous d'adresses. Pour que le multiplexeur change de canal en fonction des niveaux sur A0-A3, la broche WR doit recevoir une impulsion transitoire au niveau bas (ou être maintenue en permanence au niveau bas si tu veux un fonctionnement transparent direct). Si WR reste figée au niveau haut, le composant ignorera les changements d'adresses et restera verrouillé sur le canal précédent.
Vérification de la broche Enable (EN) : C'est l'interrupteur général. Si EN est au niveau bas, tous les commutateurs internes sont ouverts (haute impédance), isolant complètement la sortie des 16 entrées. Assure-toi qu'elle est bien au niveau haut pour autoriser le passage du signal.
Le piège de la plage dynamique (Écrêtage) : Les signaux analogiques qui traversent le multiplexeur ne doivent jamais dépasser les rails d'alimentation (+VDD et -VSS). Si tu essaies de faire passer un signal de +12V alors que le composant est alimenté en +/-10V, le signal sera sévèrement écrêté et tu risques de provoquer un phénomène de "latch-up" destructeur pour la puce.
Recommandations de Montage :
Utilisation d'un support DIP28 standard : Le format DIP28 large plastique se manipule facilement à l'atelier. L'installation d'un support tulipe de qualité reste recommandée pour simplifier la maintenance ou les modifications sur tes cartes de prototypage.
Découplage des alimentations analogiques : Pour garantir la pureté des signaux analogiques commutés, place un condensateur céramique de 100 nF au plus près de la broche +VDD et de la broche -VSS par rapport à la masse.
Routage des pistes de signaux : Avec 16 canaux analogiques regroupés sur le même boîtier, le risque de diaphonie (cross-talk) entre les canaux adjacents est réel à haute fréquence. Si possible, sépare les pistes d'entrées sur ton PCB ou intercale des lignes de masse pour isoler les signaux sensibles.
