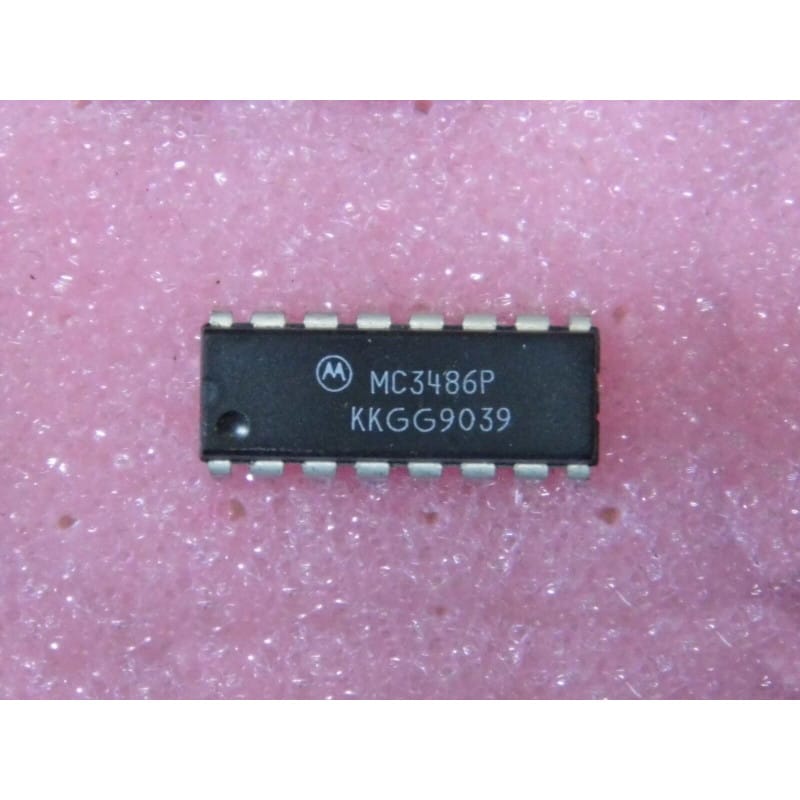

Le MC3486P (développé à l'origine par Motorola et repris par de nombreux fondeurs comme Texas Instruments) est un récepteur de ligne quadruple différentiel (Quadruple Differential Line Receiver). Logé dans un boîtier DIP plastique à 16 broches (PDIP16), ce circuit intégré logique standard est conçu pour répondre aux spécifications des normes de communication industrielles RS-422 et RS-423.
Sa fonction principale est de recevoir quatre signaux de données numériques transmis sous forme différentielle (pour une immunité maximale aux bruits industriels sur de longues distances) et de les convertir en signaux logiques standard de niveau TTL. Il dispose de sorties à trois états (3-State Outputs) gérées par deux broches d'activation communes (Enable), ce qui permet de connecter directement ses sorties sur un bus de données partagé de microprocesseur ou de microcontrôleur. Le suffixe "P" désigne le format classique de boîtier plastique traversant à 16 broches.
Fabricants courants : Motorola, Texas Instruments, National Semiconductor.
Famille Technologique : Interface / Logique bipolaire standard.
Fonction : Quadruple récepteur de ligne différentiel RS-422 / RS-423.
Performances clés :
Haute immunité au bruit : L'étage d'entrée différentiel détecte de très faibles écarts de tension (sensibilité d'entrée de +/-200 mV) tout en rejetant les tensions de mode commun induites sur les câbles.
Sorties 3 états (Tri-state) : Permet de déconnecter électriquement les sorties du bus (état de haute impédance) lorsqu'elles ne sont pas sélectionnées, évitant ainsi les conflits de bus.
Vitesse de transmission : Conçu pour supporter des débits de données élevés sur des lignes de transmission blindées ou torsadées.
Alimentation unique : Fonctionne de manière standard avec un seul rail d'alimentation positive de +5V.
Diagnostic Express (Aucune donnée ne sort ou bus complètement bloqué) :
Le piège des broches d'activation (Enable) : Le MC3486P possède deux broches d'activation : la broche 4 (gère les récepteurs 1 et 2) et la broche 12 (gère les récepteurs 3 et 4). Pour que les signaux d'entrée soient transmis vers les sorties, ces broches Enable doivent impérativement être connectées à un niveau logique HAUT (+5V). Si l'une de ces broches est laissée en l'air (flottante) ou connectée à la masse, les sorties correspondantes passeront en haute impédance (état Hi-Z), simulant une puce totalement morte.
Mesure des entrées différentielles : À l'aide de ton oscilloscope ou d'un voltmètre, vérifie la tension différentielle entre les entrées A et B d'un même canal (ex: broches 1 et 2 pour le canal 1). Si la tension d'entrée différentielle reste inférieure à 200 mV ou s'effondre à cause d'une coupure sur la ligne torsadée, l'état de la sortie restera indéterminé ou figé.
Recommandations de Montage :
Utilisation d'un support DIP16 standard : Ce format classique à 16 broches au pas de 2,54 mm s'insère parfaitement sur un support tulipe standard. L'interchangeabilité est totale entre les marques (un MC3486P de chez Motorola ou de chez TI partagent exactement le même brochage).
Résistance de terminaison de ligne : Pour éviter les réflexions de signaux haute fréquence qui corrompent les données en fin de ligne RS-422, connecte une résistance de terminaison (généralement de 100 Ohms à 120 Ohms, adaptée à l'impédance caractéristique de ton câble) directement entre les deux entrées différentielles (+ et -) de chaque récepteur utilisé sur ton PCB.
Découplage local : Pour absorber les pics de courant générés lors des commutations rapides des quatre sorties TTL sur le bus, place un condensateur céramique standard de 100 nF au plus près de la broche 16 (Vcc) par rapport à la broche 8 (GND).
