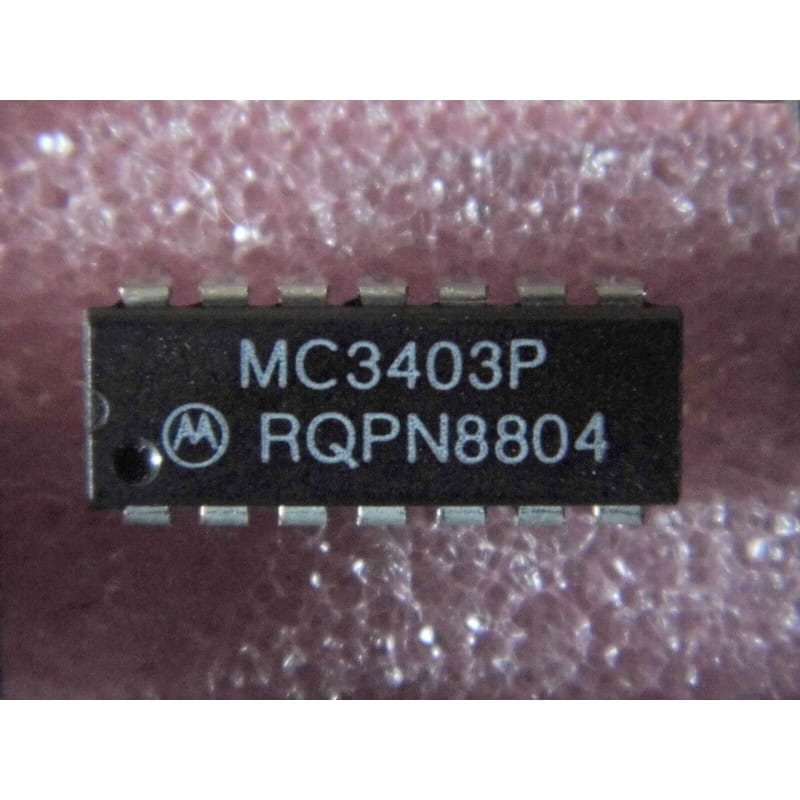

Le MC3403P de Motorola est un amplificateur opérationnel quadruple (quatre amplis-op indépendants sur une seule puce) optimisé pour fonctionner avec une alimentation unique. Il est conçu pour offrir des performances similaires à celles des amplificateurs opérationnels standard, tout en permettant le traitement de signaux référencés à la masse sans nécessiter d'alimentation symétrique complexe.
Fabricant : Motorola
Fonction : Amplificateur opérationnel quadruple (Quad Op-Amp).
Configuration : Alimentation unique (Single Supply).
Plage de tension : Large plage de fonctionnement (3V à 36V).
Entrées : Plage d'entrée compatible avec le rail négatif (masse).
Format : Boîtier DIP14 (traversant).
Diagnostic Express (Distorsion ou blocage du signal) :
Le piège de la tension de mode commun : Bien que conçu pour une alimentation unique, assure-toi que tes signaux d'entrée ne descendent pas en dessous du rail négatif (masse). Si le signal d'entrée descend sous 0V, l'amplificateur ne pourra pas le traiter correctement, provoquant une distorsion ou un écrêtage en sortie.
Consommation au repos : Le MC3403P est efficace, mais reste sensible à la charge de sortie. Si la tension s'effondre en charge, vérifie que le courant de sortie maximal n'est pas dépassé.
Stabilité : Pour éviter le "crosstalk" (diaphonie) entre les quatre sections, utilise impérativement un condensateur de découplage de 100 nF au plus près de la broche VCC.
Recommandations de Montage :
Support DIP14 : Utilise un support tulipe pour protéger le composant de la chaleur du fer à souder.
Routage des masses : Pour minimiser les bruits parasites dans tes montages, fais converger les masses des quatre sections vers un point unique (masse en étoile) sur ton PCB.
Protection ESD : Manipule le composant dans un environnement protégé ESD pour préserver les étages d'entrée à haute impédance.
