Le LA4101 (série LA4100 / gamme amplificateurs de puissance audio Sanyo) est un circuit intégré monolithique linéaire amplificateur BF de puissance (Audio Power Amplifier IC), développé et fabriqué par le constructeur japonais de référence Sanyo Electric Co., Ltd. (désormais ON Semiconductor). Largement implanté dans les magnétocassettes, radiocassettes portables (Ghettoblasters / Boomboxes), postes de radio compacts, interphones et platines audio grand public des années 1970 et 1980, il assure l'étage final d'amplification haut-parleur avec un faible taux de distorsion et un nombre très réduit de composants externes.
Ce composant délivre une puissance de sortie typique de 1,0 W à 2,0 W RMS (selon la tension d'alimentation de 6 V à 9 V sous charge de 4 à 8 Ohms). Il intègre un préamplificateur à fort gain, une compensation thermique, ainsi qu'un étage de sortie quasi-complémentaire. Encapsulé dans un boîtier traversant DIP-14 plastique muni de pattes de masse centrales élargies formant ailette de dissipation thermique (DIP-14 Heat-Tab / Batwing), il permet une évacuation directe des calories vers le plan de masse du circuit imprimé ou un radiateur additionnel.
Affectation Générale des Broches (Boîtier DIP-14 Heat-Tab Sanyo)
Entrée Audio (IN) : Entrée du signal basse fréquence via condensateur de liaison.
Contre-Réaction / Réglage de Gain (NF) : Boucle de rétroaction fixant le gain en tension et la réponse fréquentielle.
Découplage de Polarisation (Decoupling / Ripple Filter) : Réjection de l'ondulation d'alimentation résiduelle.
Sortie Haut-Parleur (OUT) : Sortie amplifiée reliée au haut-parleur via un condensateur électrolytique de liaison (220 µF à 1 000 µF).
Bootstrap : Broche raccordée à la capacité de bootstrap pour maximiser l'excursion en tension dynamique.
Alimentation (+VCC) : Rail de tension continue stabilisé ou issu de piles.
Masse & Dissipation Thermique (GND / Heat-Tab) : Broches centrales reliées à la masse du montage et servant de pont thermique.
Mémo Technique & Traitement de l'Oxydation en Atelier
Traitement Préalable des Broches Oxydées / Ternies :
Sur les composants de stock ancien (NOS), l'oxydation superficielle du placage des pattes empêche l'étain de mouiller correctement et peut provoquer des soudures sèches ou collées.
Nettoyage mécanique léger : Passer doucement une gomme abrasive de précision pour contacts ou un tampon abrasif fin (type Scotch-Brite) le long des broches pour retirer la couche d'oxyde sans tordre les pattes.
Désoxydation chimique & Pré-étamage : Appliquer un flux de brasure actif ou no-clean sur les pattes, puis passer la panne du fer garnie d'un peu d'étain frais à 300°C pour ré-étamer parfaitement les broches avant insertion sur le circuit imprimé.
Applications Recommandées :
Restauration de Platines Cassettes & Radios Vintage (Années 70/80) : Remise en état d'appareils portatifs dont l'étage de puissance d'origine est muet ou sature excessivement.
Interphonie & Émetteurs-Récepteurs : Étage d'amplification compact pour haut-parleurs de 4 à 8 Ohms.
Symptômes de Panne Fréquents sur Équipements Vintage :
Haut-parleur totalement silencieux ou présence de continu en sortie : Transistors de puissance internes en court-circuit ou coupés.
Son nasillard et faible : Condensateur de bootstrap externe sec ou chimique de sortie en fuite.
Consignes de Soudage & Remplacement :
Poser de préférence un support DIP-14 tulipe si le montage ne nécessite pas de radiateur vissé directement sur les pattes Heat-Tab. Si les broches centrales sont soudées sur une large zone de cuivre pour dissipation, souder le CI directement sur la platine.
Vérifier l'état du condensateur électrolytique placé en série avec le HP avant la mise sous tension.
Utiliser un fer à souder thermorégulé (300°C à 320°C max), un flux propre de qualité, et limiter le temps de chauffe à moins de 3 secondes par broche.

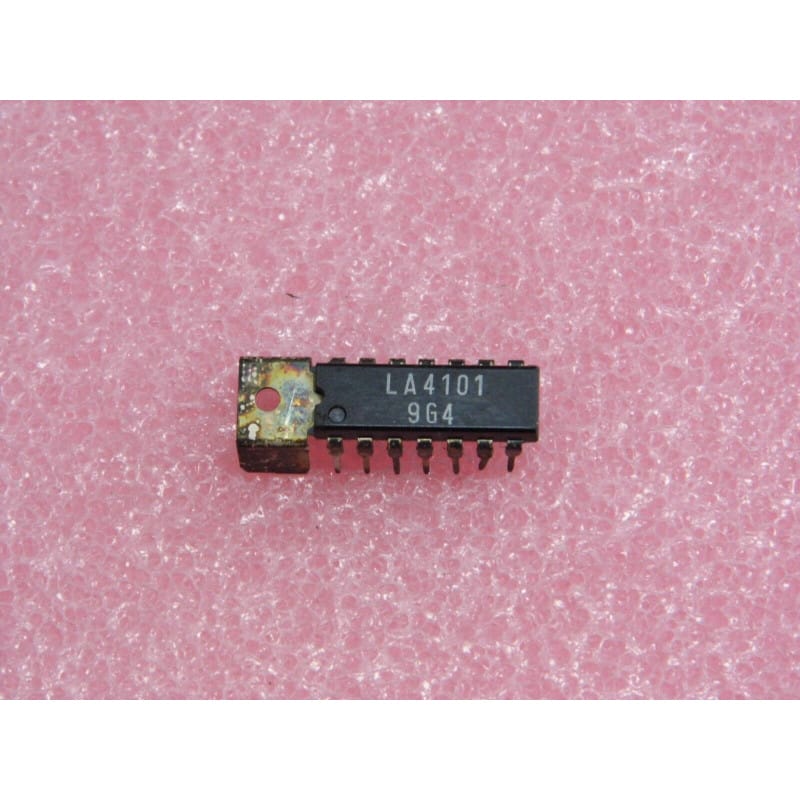

Composants Électroniques, Audio Vintage & Amplification BF / Fabricant : SANYO SEMICONDUCTOR / Référence : LA4101 (LA 4101) / Type : Amplificateur de puissance audio monophonique (Audio Power Amplifier IC) / Boîtier : DIP-14 traversant avec ailettes de dissipation / Tension : +4,5 V à +11 V DC / État : Neuf de stock d'origine (NOS) avec oxydation superficielle de stockage sur les broches.
