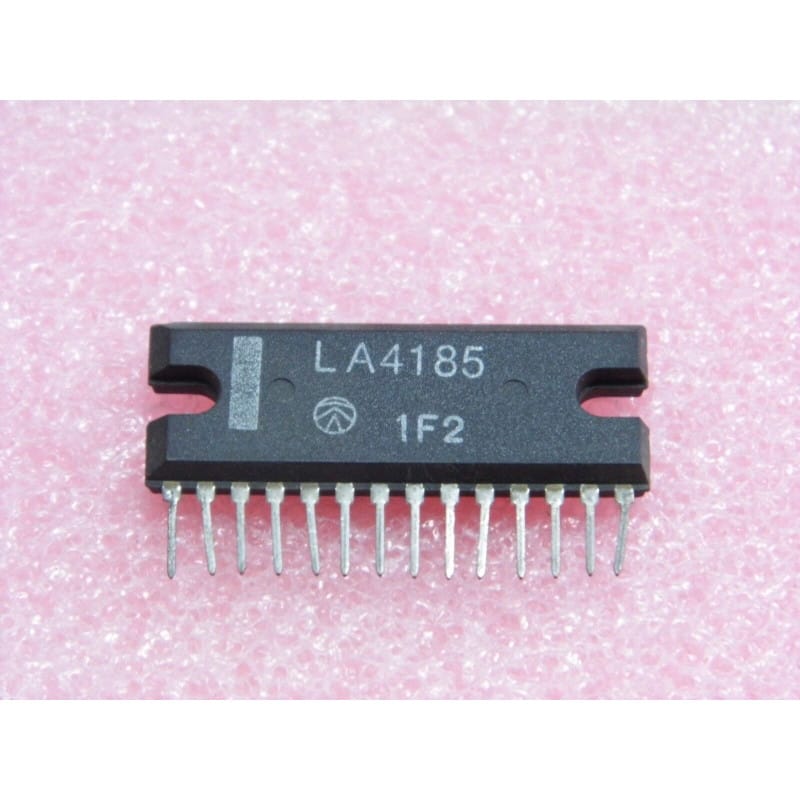

Le LA4185 (série LA4180 / gamme amplificateurs audio linéaires basse tension Sanyo) est un circuit intégré monolithique linéaire double amplificateur de puissance audio (Dual Audio Power Amplifier IC), développé et fabriqué par le spécialiste japonais Sanyo Electric Co., Ltd. (désormais ON Semiconductor). Largement utilisé dans les radiocassettes portables stéréo (Boomboxes / Ghettoblasters), les baladeurs, les postes de radio stéréo compacts, les enregistreurs à cassette portatifs et les platines audio des années 1980 et 1990, il est spécialement conçu pour délivrer une puissance audio confortable à partir d'une alimentation basse tension (sur piles de 6 V à 9 V ou bloc secteur).
Ce composant intègre deux canaux d'amplification indépendants pouvant être utilisés en mode stéréo standard (2 × 1,0 W à 2,4 W) ou couplés en mode pont BTL mono (Bridge-Tied Load jusqu'à ~4,5 W) pour multiplier la puissance de sortie sous faible tension sans nécessiter d'élévateur de tension. Il dispose d'un circuit interne de coupure de bruit de commutation à la mise sous tension (Muting / Pop Noise Reduction), d'un faible taux de distorsion et d'une protection thermique intégrée. Encapsulé dans un boîtier traversant standard DIP-16 plastique (Dual In-line Package 16 broches / pas standard 2,54 mm / 300 mil), il nécessite un nombre minimal de composants externes.
Affectation Générale des Broches (Boîtier DIP-16 Sanyo)
Entrées Audio Gauche & Droite (IN 1 / IN 2) : Entrées non-inverseuses recevant les signaux BF via des condensateurs de liaison électrolytiques/mylar.
Contre-Réactions Gauche & Droite (NF 1 / NF 2) : Boucles de rétroaction fixant le gain en tension et la bande passante de chaque canal.
Filtre de Réjection / Muting (Ripple Filter) : Condensateur de filtrage assurant l'immunité aux bruits d'alimentation et la suppression du « ploc » à l'allumage.
Bootstrap Canaux 1 & 2 : Broches raccordées aux capacités de bootstrap pour maximiser l'excursion de tension de sortie.
Sorties Haut-Parleurs (OUT 1 / OUT 2) : Sorties de puissance amplifiées reliées aux haut-parleurs via condensateurs électrolytiques de liaison (en mode stéréo) ou directement aux bornes du HP (en mode BTL mono).
Alimentation (+VCC) & Masse (GND) : Rails de polarisation positive et masse de puissance/signal.
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Restauration de Boomboxes & Radiocassettes Rétro (Années 80) : Remplacement direct sur platines d'amplification stéréo de radiocassettes japonaises et européennes portatives.
Montages Audio Portatifs à Batteries : Idéal pour concevoir ou réparer des petits amplificateurs autonomes fonctionnant sur piles 6 V (4× 1,5 V) ou pack 9 V / 12 V.
Symptômes de Panne Fréquents en Atelier :
Un canal muet ou les deux voies silencieuses : Transistors de sortie internes coupés ou en court-circuit franc consécutivement à un court-circuit sur les fils de haut-parleur.
Son très faible et fortement distordu sur un canal : Condensateur électrolytique de bootstrap sec/fuyard ou résistance de boucle NF dérivée.
Fort ronflement ou amorçage d'oscillations moteur (Motorboating) : Condensateur de filtrage ripple/découplage VCC défectueux sur la platine.
Consignes de Soudage & Remplacement :
Poser systématiquement un support DIP-16 tulipe de qualité pour éviter de soumettre la puce à la chaleur directe du fer et simplifier les maintenances futures.
Vérifier impérativement l'état des deux gros condensateurs chimiques de sortie (typiquement 470 µF à 1 000 µF en série avec les HP) avant remise sous tension afin de ne pas endommager les haut-parleurs en cas de fuite continue.
Placer un condensateur de découplage de 100 nF céramique au plus près de la broche d'alimentation VCC et de la masse.
Utiliser un fer à souder régulé (300°C à 320°C max), un flux de qualité no-clean, et limiter le temps de chauffe à moins de 3 secondes par broche.
Composants Électroniques, Audio Vintage & Amplification Stéréo / Fabricant : SANYO SEMICONDUCTOR / Référence : LA4185 (LA 4185) / Type : Double amplificateur de puissance audio stéréo / mono BTL (Dual Audio Power Amplifier IC) / Boîtier : DIP-16 traversant plastique / Tension : +4,5 V à +12 V DC / État : 100% Neuf de stock d'origine (NOS).
