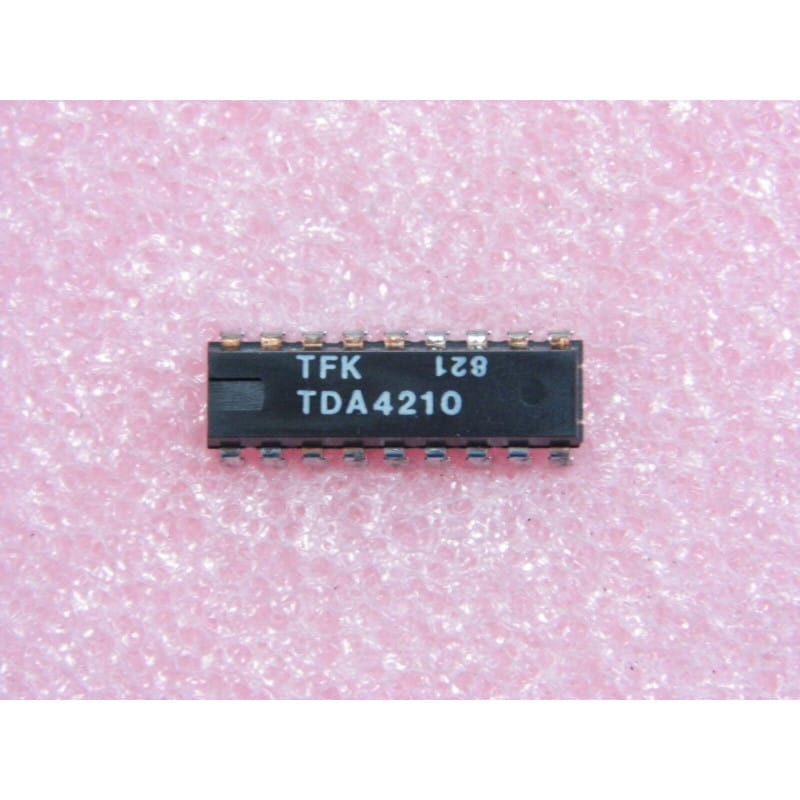

Le TDA 4210 (série TDA4200 / gamme circuits de gestion d'énergie et alimentations Siemens) est un circuit intégré monolithique contrôleur pour alimentations à découpage (Switched-Mode Power Supply Control IC), développé et fabriqué par le constructeur allemand Siemens AG. Très utilisé dans les alimentations à découpage industrielles, les téléviseurs couleur des années 1980 et 1990 (notamment sur les châssis européens Grundig, Telefunken, Siemens, ITT), les blocs d'alimentation d'ordinateurs et les équipements de télécommunication, il assure la régulation, le contrôle PWM et la protection des étages de puissance à découpage direct ou push-pull.
Ce composant intègre un oscillateur de précision ajustable, une source de référence de tension stabilisée à haute précision, un amplificateur d'erreur, un comparateur de modulation de largeur d'impulsion (PWM), une limitation dynamique de courant pulse par pulse, un démarrage progressif (Soft-Start), ainsi que des étages de commande de sortie symétriques (push-pull ou single-ended) capables d'attaquer directement des transistors bipolaires haute tension ou des MOSFETs via transformateur d'impulsion. Encapsulé dans un boîtier traversant standard DIP-18 plastique (Dual In-line Package 18 broches / pas standard 2,54 mm / 300 mil), il regroupe l'ensemble des sécurités nécessaires à une alimentation industrielle robuste.
Affectation Générale des Broches & Fonctions (Boîtier DIP-18 Siemens)
Entrées Amplificateur d'Erreur & Régulation (+IN / -IN / COMP) : Comparaison de la tension de sortie secondaire renvoyée (via optocoupleur ou boucle directe) avec la référence interne.
Oscillateur (RT / CT) : Broches de raccordement de la résistance et du condensateur déterminant la fréquence de découpage.
Entrée Démarrage Progressif (Soft-Start) : Capacité externe assurant la montée progressive du rapport cyclique à la mise sous tension.
Mesure de Courant Primaire (ISENSE / Current Limit) : Entrée de protection rapide contre les surcharges et courts-circuits primaires.
Tension de Référence (VREF) : Sortie de référence régulée pour la polarisation des comparateurs et potentiomètres de consigne.
Sorties de Commande (OUT A / OUT B) : Lignes d'impulsions PWM attaquant l'étage driver ou les transistors de découpage.
Alimentation (+VCC) & Masse (GND) : Rails de polarisation logique et de puissance.
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Restauration de Blocs SMPS Industriels & Châssis TV Européens (Années 80/90) : Remplacement direct du contrôleur d'alimentation Siemens sur bancs de test, récepteurs TV cathodiques haut de gamme et baies d'automatismes.
Conception & Dépannage d'Onduleurs / Convertisseurs DC/DC : Architecture push-pull idéale pour les convertisseurs 12 V / 24 V vers haute tension.
Symptômes de Panne Fréquents en Atelier :
Alimentation complètement inerte (aucune oscillation, VCC présent) : Verrouillage de sous-tension actif suite à une dérive de la référence interne, ou capacité de Soft-Start en court-circuit.
Pompage cyclique de l'alimentation / cliquetis régulier : Étage de limitation de courant déclenché par une surconsommation secondaire (diode de redressement en court-circuit) ou condensateur de filtrage auxiliaire VCC sec.
Destruction consécutive au claquage du transistor de découpage : En cas de claquage primaire, le retour de haute tension via la base/grille détruit généralement les étages de sortie du TDA4210.
Consignes de Soudage & Remplacement :
Poser systématiquement un support DIP-18 tulipe de qualité pour éviter toute contrainte thermique directe lors du remplacement et simplifier les futures mesures à l'oscilloscope.
Remplacer systématiquement les condensateurs chimiques électrolytiques gravitant autour du circuit (filtrage VCC auxiliaire et soft-start) par des modèles neufs 105°C à faible ESR.
Placer un condensateur de découplage de 100 nF céramique au ras des broches d'alimentation VCC et de masse.
Utiliser un fer à souder thermorégulé (300°C à 320°C max), un flux de brasure no-clean, et limiter le temps de chauffe à moins de 3 secondes par broche.
Composants Électroniques, Gestion d'Énergie & Alimentations à Découpage / Fabricant : SIEMENS AG / Référence : TDA 4210 (TDA4210 / TDA4210-2) / Type : Contrôleur PWM pour alimentation à découpage (SMPS Control Circuit IC) / Boîtier : DIP-18 traversant plastique / Tension : +11 V à +30 V DC / État : 100% Neuf de stock d'origine (NOS).
