Le MM74C161N (également référencé CD40161BCN chez National Semiconductor) est un circuit intégré monolithique logique CMOS compteur binaire synchrone 4 bits programmable avec remise à zéro asynchrone (Synchronous 4-Bit Binary Counter IC).
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16), ce composant fait partie de la série CMOS 74C / 4000. Il combine la logique et le brochage de la célèbre famille TTL 74161 avec les avantages de la technologie CMOS (très faible consommation, large plage de tension d'alimentation et haute immunité au bruit).
Il est utilisé pour la division de fréquence, le comptage d'événements, la génération de séquences logiques et la réalisation de temporisateurs numériques dans les équipements industriels et l'électronique grand public.
Fabricant d'origine : National Semiconductor (NS).
Fonction : Compteur binaire 4 bits synchrone (0 à 15), chargement parallèle (PRESET) et RAZ asynchrone (CLEAR).
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Signification de la référence :
MM74C / CD40 : Famille logique CMOS haute tension de National Semiconductor.
161 : Compteur binaire 4 bits (RAZ asynchrone).
B / C : Version CMOS standard buffered.
N : Boîtier plastique DIP (Molded Dual-In-Line Package).
Performances clés :
Comptage Synchrone : Les 4 bascules internes commutent simultanément sur le front montant de l'horloge (CLOCK), évitant les aléas de fonctionnement (glitches).
Chargement Parallèle (Preset) : Permet de précharger une valeur binaire de départ 4 bits.
Large Plage de Tension (Vdd) : De 3 V à 15 V CC (supporte les alimentations 5 V TTL, 9 V ou 12 V/15 V CMOS).
Cascade Facile : Intègre deux entrées de validation (Enable P et Enable T) ainsi qu'une sortie de retenue (Ripple Carry Output - RCO) pour cascades multi-boîtiers sans logique externe.
Marquages Visuels :

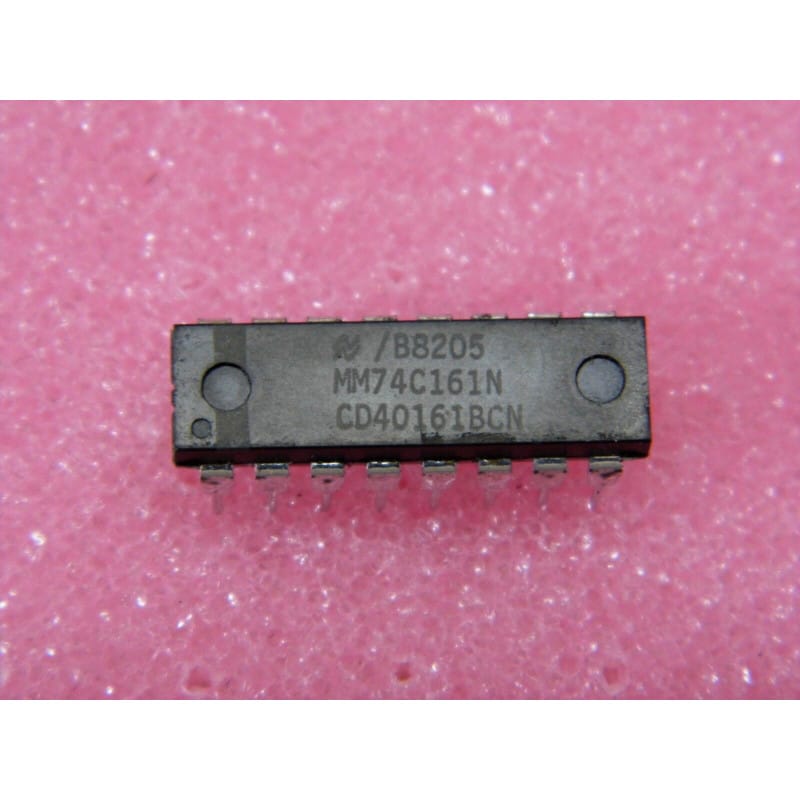

Logo National Semiconductor : Logo NS classique (ellipse ou sigle N).
MM74C161N ou CD40161BCN : Les deux références désignent le même composant logique.
Date Code : Inscription à 4 chiffres (Année / Semaine).
Pinout / Brochage DIP-16 :
Broche 1 (/CLEAR) : Remise à zéro générale (active à l'état bas, asynchrone).
Broche 2 (CLOCK) : Entrée d'horloge (déclenchement sur front montant).
Broches 3, 4, 5, 6 (A, B, C, D) : Entrées de données parallèles (Preset Data).
Broche 7 (ENP) : Enable Count Input (Validation de comptage P).
Broche 8 (GND) : Masse.
Broche 9 (/LOAD) : Chargement parallèle de la donnée A,B,C,D (actif à l'état bas).
Broche 10 (ENT) : Enable Count Input (Validation de comptage T / cascade).
Broches 14, 13, 12, 11 (QA, QB, QC, QD) : Sorties binaires 4 bits (QA = LSB, QD = MSB).
Broche 15 (RCO) : Ripple Carry Output (Sortie de retenue pour chaînage).
Broche 16 (VDD) : Alimentation positive (+3V à +15V).
Diagnostic Express (Le compteur ne compte pas ou saute des états) :
Pas de comptage sur les sorties QA-QD :
Vérifie la tension sur la broche 1 (/CLEAR) : elle doit être impérativement à l'état haut (VDD). Si elle est à 0 V, le compteur est bloqué à zéro.
Vérifie les broches 7 (ENP) et 10 (ENT) : elles doivent être toutes les deux à l'état haut pour autoriser le comptage.
Contrôle la broche 9 (/LOAD) : elle doit être à l'état haut. Si elle est à 0 V, le composant recopie en permanence les entrées A-D au lieu de compter.
Vérifie la présence d'impulsions propres (fronts raides) sur l'entrée CLOCK (pin 2).
Équivalences directes :
Peut être remplacé par un CD40161B, MC145161, ou la version TTL CMOS rapide 74HC161 / 74HCT161 (si le montage est alimenté sous 5 V uniquement).
Recommandations de Montage :
Entrées Inutilisées : En technologie CMOS, ne laisse jamais une entrée logique flottante (A, B, C, D, ENP, ENT). Relie-les au rail VDD ou GND selon le fonctionnement désiré pour éviter les surconsommations et les oscillations parasites.
Support DIP16 : Utilise un support DIP-16 classique pour faciliter l'insertion et les tests en atelier.
