Le SN54HC21J (fabriqué par Texas Instruments) est un circuit intégré monolithique logique CMOS comportant deux portes ET indépendantes à 4 entrées chacune (Dual 4-Input AND Gate IC).
Logé dans un boîtier DIP céramique à 14 broches (CDIP14 / CERDIP-14), ce composant appartient à la série SN54HC, la déclinaison à spécification militaire / haute fiabilité de la famille logique CMOS High-Speed (HC). Il est conçu pour fonctionner dans des conditions environnementales extrêmes (températures de -55°C à +125°C) et est fréquemment utilisé dans l'aéronautique, les équipements militaires, l'instrumentation de haute précision et les systèmes industriels critiques.
Chaque porte effectue la fonction logique $Y = A \cdot B \cdot C \cdot D$. La sortie passe à l'état haut (1) uniquement lorsque les 4 entrées correspondantes sont simultanément à l'état haut (1).
Fabricant d'origine : Texas Instruments (TI).
Fonction : Double porte logique ET (AND) à 4 entrées.
Boîtier : CDIP14 / CERDIP-14 (Boîtier céramique hermétique 14 broches traversantes, pas de 2,54 mm).
Signification de la référence :
SN : Préfixe des circuits intégrés logiques de chez Texas Instruments.
54 : Série à spécification militaire / température étendue (-55°C à +125°C).
HC : High-Speed CMOS (Logique CMOS rapide à faible consommation).
21 : Fonction logique double porte ET à 4 entrées.
J : Désigne le boîtier céramique hermétique Dual-In-Line (CDIP).
Performances clés :
Large Plage de Tension (Vcc) : 2 V à 6 V CC.
Gamme de Température Militaire : -55°C à +125°C (contrairement aux séries 74HC limitées à -40°C/+85°C).
Faible Consommation : Courant de repos CMOS extrêmement faible (max 20 µA).
Temps de Propagation Rapide : Typiquement 10 ns à 12 ns sous 5V.
Haute Immunité au Bruit : Caractéristique de la technologie CMOS.

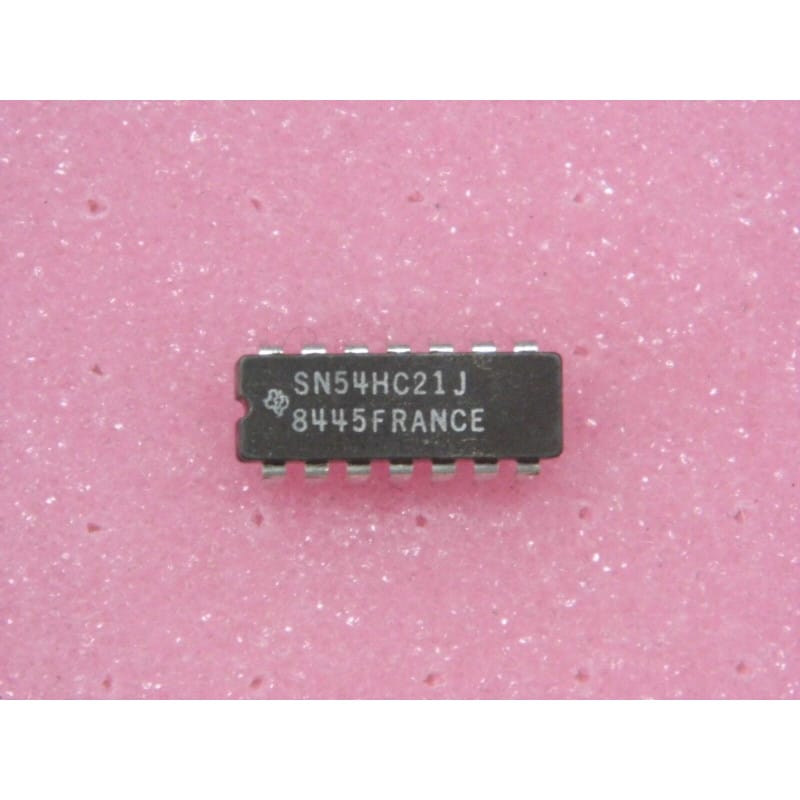

Marquages Visuels (Conformes à la photo) :
Logo Texas Instruments : Le logo TI stylisé (carte des États-Unis avec les lettres TI).
SN54HC21J : Référence produit militaire complète avec suffixe J (céramique).
8445 : Code de fabrication / Date code (Année 1984, semaine 45).
FRANCE : Usine d'assemblage / diffusion de Texas Instruments (site de Villeneuve-Loubet en France).
Encoche & Point : Repère de détrompage de la broche 1 en bas à gauche sous la demi-lune.
Diagnostic Express (Dysfonctionnement d'un décodage ou d'une condition logique) :
Test de la Table de Vérité (au multimètre ou à la sonde logique) :
Vérifie la présence de VCC (+5V) sur la broche 14 et la masse sur la broche 7.
Pour la Porte 1 : applique un niveau haut (+5V) sur les broches 1, 2, 4 et 5. La sortie 1Y (broche 6) doit passer à l'état haut (+5V). Si n'importe laquelle des entrées repasse à 0V, la sortie 1Y doit basculer instantanément à 0V.
Fais le même contrôle pour la Porte 2 (entrées 9, 10, 12, 13 / sortie 8). Si la sortie reste fixe malgré des entrées valides, la porte interne est HS.
Remplacement / Équivalences :
Peut être remplacé pour un usage civil/commercial classique par la version plastique SN74HC21N, CD74HC21E, ou MC74HC21N. Si le montage nécessite la tenue en température militaire (-55°C/+125°C), conserve impérativement un composant de la série 54HC21.
Recommandations de Montage :
Entrées Inutilisées : En technologie CMOS, les entrées non utilisées (y compris celles d'une porte non câblée) doivent obligatoirement être reliées au VCC ou au GND. Les laisser flottantes provoque des oscillations parasites et une surconsommation du composant.
Support DIP14 : Utilise un support DIP-14 à contacts tournés de qualité pour garantir la fiabilité du contact avec les pattes étamées/dorées du boîtier céramique.
