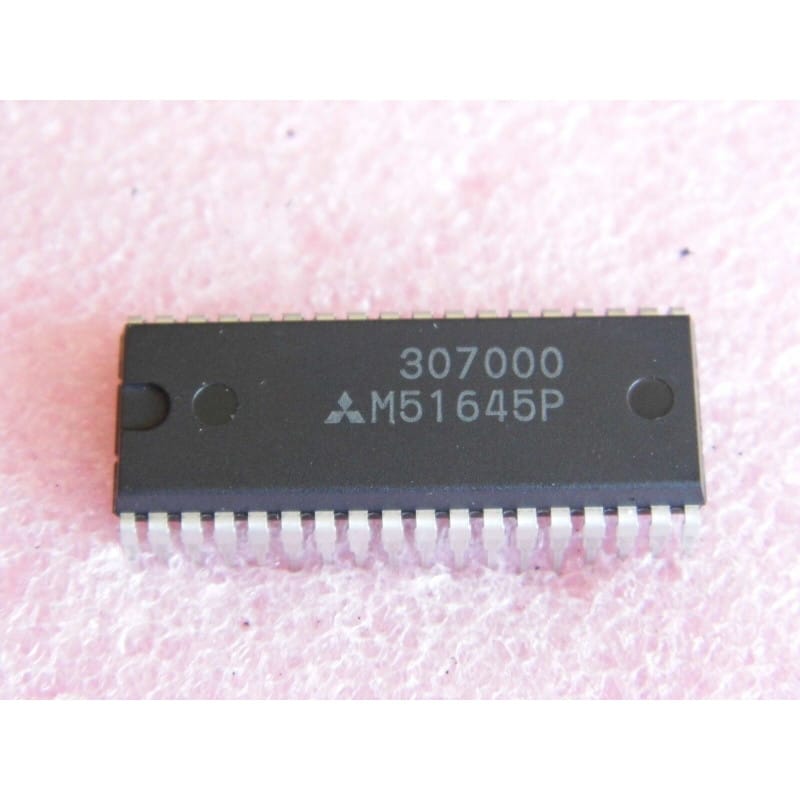

Le M51645P (fabriqué par Mitsubishi Electric) est un circuit intégré monolithique linéaire commutateur / sélecteur A/V et processeur de traitement du signal vidéo (A/V Switch & Video Signal Processor IC).
Logé dans un boîtier DIP plastique à 36 broches (SDIP36 / DIP-36) à pas réduit (Shrink DIP), ce composant est une pièce maîtresse des étages de traitement vidéo des téléviseurs CRT, magnétoscopes (VCR) et moniteurs vidéo des années 80 et 90.
Il intègre une matrice de commutation pour basculer entre plusieurs entrées audio/vidéo (ex: TV/Péritel/Aux), ainsi que des fonctions d'amplification, de clamp de niveau de noir et de réglage des paramètres vidéo (luminosité, contraste, saturation).
Fabricant d'origine : Mitsubishi Electric.
Fonction : Sélecteur A/V (Commutateur Audio/Vidéo) et traitement du signal vidéo.
Boîtier : SDIP36 / DIP-36 (Plastique 36 broches traversantes, pas réduit de 1,778 mm).
Signification de la référence :
M : Séquence de désignation des circuits intégrés chez Mitsubishi.
51645 : Référence de la matrice de commutation A/V et traitement vidéo.
P : Désigne le boîtier plastique traversant (DIP).
Performances clés :
Commutation multi-canaux : Permet la sélection fluide entre plusieurs sources audio et vidéo composites (CVS) sans diaphonie.
Circuit de Clamp vidéo : Stabilise le niveau du noir du signal vidéo composite en entrée.
Commande logique de sélection : Commutation contrôlée par des tensions logiques appliquées sur les broches de commande dédiées (facilement interfagable avec un microcontrôleur).
Bande passante vidéo large : Conserve la définition et la qualité des détails de l'image vidéo d'origine.
Diagnostic Express (Ecran noir, pas de son, ou impossibilité de changer de source AV) :
Pas d'image ou signal vidéo figé / commutateur bloqué sur une entrée :
Mesure la tension d'alimentation Vcc sur la broche dédiée du M51645P.
Vérifie les tensions logiques sur les broches de sélection de source (Select Lines). Si la tension de commande envoyée par le microprocesseur de la TV/VCR ne varie pas lorsqu'on appuie sur la touche AV, la commutation reste bloquée.
Contrôle les condensateurs de liaison électrolytiques connectés sur les lignes d'entrée et de sortie vidéo. Un condensateur sec stoppe le signal vidéo composite.
Image trop sombre ou décalée en luminosité :
Contrôle les composants passifs autour de la boucle de clamp vidéo. Une dérive sur le condensateur de clamp altère la restitution des niveaux de noir.
Recommandations de Montage :
Pas du boîtier SDIP36 : Ce composant utilise un pas réduit (Shrink DIP 1,778 mm / 70 mils) et non le pas standard de 2,54 mm. Assure-toi d'utiliser un support SDIP36 adapté lors du remplacement sur le PCB.
Sens de détrompage : L'encoche en demi-cercle situe la partie haute du CI (broche 1 en bas à gauche, broche 18 en bas à droite, broche 19 en haut à droite et broche 36 en haut à gauche).
