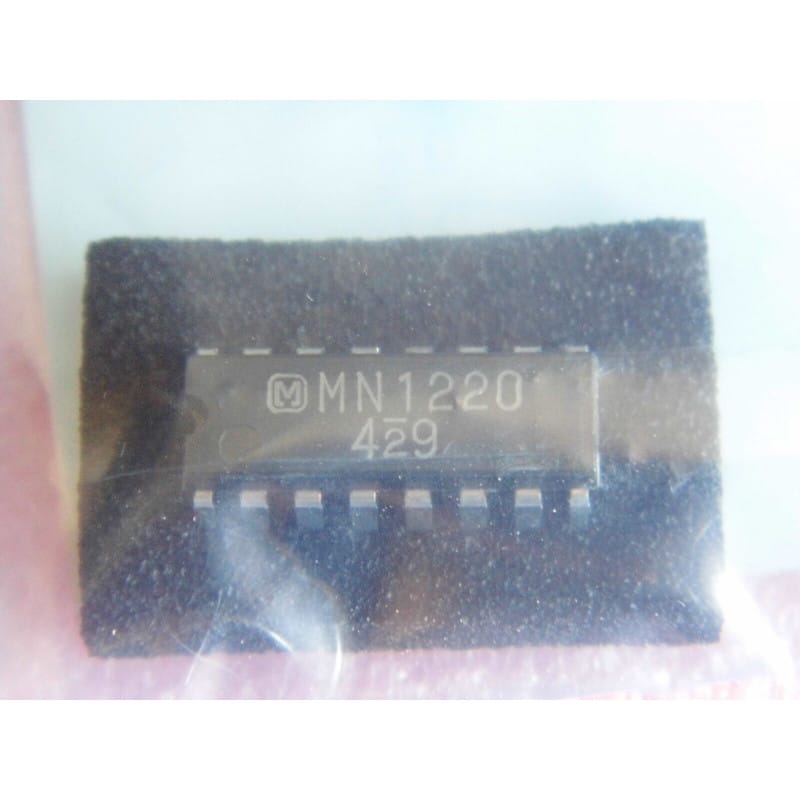

Le MN1220 (développé par Matsushita / Panasonic, famille des circuits logiques et contrôleurs MN1000/1200) est un circuit intégré monolithique logique / générateur d'affichage (Display Controller / Character & Logic Circuit).
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16), ce composant est un grand classique des sous-ensembles électroniques japonais des années 80 et 90. On le retrouve quasi exclusivement dans les platines vidéo (VCR VHS/Panasonic/JVC), les magnétoscopes industriels, les tuners et les chaînes Hi-Fi Technics/Panasonic.
La marque additionnelle 276TX2145 (ou code similaire gravé en seconde ligne) correspond au numéro de lot de fabrication ou au masque spécifique utilisé pour le gestionnaire d'affichage et la matrice de contrôle interne du matériel Matsushita.
Fabricant d'origine : Matsushita Electric / Panasonic (logo au triangle/M).
Fonction : Contrôleur d'affichage / Logique de gestion de sous-système (Display & Logic IC).
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Désignation du marquage :
MN1220 : Référence de la puce d'origine Matsushita.
276TX2145 : Code de masque / Lot de fabrication propre aux sous-ensembles vidéo et audio Panasonic/Technics.
Performances clés :
Gestion directe d'affichages / matrices : Conçu pour le balayage de matrices de boutons et le pilotage d'afficheurs fluorescents (VFD) ou à LED.
Faible consommation : Logique CMOS/NMOS intégrée nécessitant peu de puissance.
Haute intégration : Évite la multiplication des portes logiques discrètes (série 4000 ou 74HC) sur les cartes de gestion de face avant.
Diagnostic Express (Afficheur éteint, segments manquants ou boutons de face avant inopérants) :
Afficheur de face avant totalement éteint ou figé :
Mesure la tension d'alimentation +5V CC sur la broche Vcc du MN1220.
Contrôle les lignes de balayage (Multiplexing) à l'oscilloscope : si l'horloge de balayage est absente, les segments/grilles de l'afficheur ne seront pas rafraîchis.
Boutons poussoirs non détectés : Le MN1220 utilise souvent un réseau de scrutation matriciel combiné avec les lignes d'affichage. Si une diode de découplage sur la matrice de touches est en court-circuit, plusieurs touches de la face avant deviennent muettes.
Recommandations de Montage :
Sens de détrompage DIP16 : L'encoche en demi-cercle (ou le point gravé) situe le haut du composant. La broche 1 est en bas à gauche vu de dessus, la broche 8 en bas à droite, la broche 9 en haut à droite et la broche 16 en haut à gauche.
Remplacement : Ce composant étant une pièce spécifique Panasonic/Matsushita d'époque, en cas de remplacement, il convient d'utiliser un composant répertorié sous la référence d'origine MN1220 prélevé sur une carte donneuse du groupe Matsushita (Panasonic / Technics / National / JVC).
