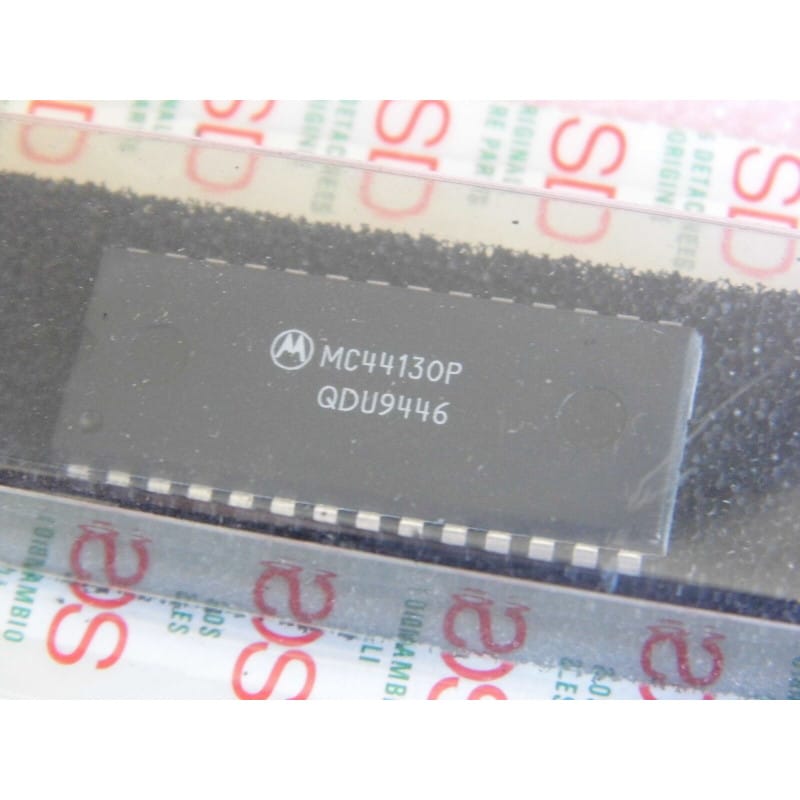

Le MC44130P (développé par Motorola, souvent estampillé de la référence interne Blaupunkt 8.945.902.776 pour le marché de seconde monte et de rechange) est un circuit intégré monolithique modulateur audio/vidéo haute fréquence (HF/RF TV Modulator IC).
Logé dans un boîtier DIP plastique à 28 broches (PDIP28 / DIP-28), ce composant est très largement utilisé dans les équipements vidéo analogiques européens des années 80 et 90 : magnétoscopes, décodeurs, ordinateurs personnels/consoles vintage, appareils de mesure et modules tuner/modulateur des autoradios et téléviseurs de marque Blaupunkt, Bosch et Grundig.
Il prend en entrée les signaux vidéo composite (CVBS) et audio analogiques pour les remoduler sur une porteuse haute fréquence (VHF/UHF), permettant d'injecter l'image et le son directement sur la prise antenne d'un téléviseur.
Fabricant d'origine : Motorola Semiconductor (référencé chez Blaupunkt sous le code pièce 8.945.902.776 / 8945902776).
Fonction : Modulateur audio/vidéo RF universel / Générateur de canal TV VHF-UHF.
Boîtier : PDIP28 / DIP-28 (Plastique 28 broches traversantes, pas de 2,54 mm).
Performances clés :
Multistandard vidéo : Prise en charge des standards de sous-porteuse son et vidéo européens (PAL B/G, I, SECAM L/D/K selon la configuration des broches).
Générateur d'oscillation RF intégré : Oscillateur local UHF/VHF programmable ou ajustable pour la sélection du canal de sortie (souvent calibré sur le canal 36 UHF en Europe).
Modulateur son FM/AM : Génère la sous-porteuse interporteuse audio (5,5 MHz, 6,0 MHz ou 6,5 MHz) à partir du signal BF d'entrée.
Pince de niveau vidéo (Video Clamp) : Maintient la stabilité du niveau de noir du signal vidéo composite pour éviter le décrochage de la synchro.
Diagnostic Express (Image neigeuse, perte du son sur la sortie antenne ou absence de découpage RF) :
Écran de neige / Pas de porteuse trouvée sur la télé :
Mesure la tension d'alimentation Vcc sur les broches d'alimentation du MC44130P.
Vérifie la tension d'accord (Tuning voltage) provenant de la boucle à verrouillage de phase (PLL) ou du potentiomètre d'ajustement du canal RF. Si cette tension est absente, l'oscillateur RF dérive hors de la bande télé.
Porteuse présente (écran noir fixe) mais ni son ni image : Le circuit RF fonctionne, mais les signaux d'entrée sont bloqués. Vérifie les condensateurs de liaison sur l'entrée vidéo composite et l'entrée audio BF. Un condensateur céramique ou chimique fuyard coupe l'injection du signal dans le modulateur.
Son Parasité / Ronflement sur l'image : Ajuste le circuit LC de la sous-porteuse audio (transfo FI son) raccordé au MC44130P pour recaler précisément l'écart entre la porteuse image et la porteuse son (ex: 5,5 MHz pour PAL B/G).
Recommandations de Montage :
Correspondance Référence Blaupunkt : Le marquage 8.945.902.776 (ou 8 945 902 776) est le numéro de pièce de rechange d'origine du groupe Bosch/Blaupunkt. Il correspond exactement au circuit Motorola MC44130P sous boîtier DIP28.
Sens de détrompage DIP28 : L'encoche supérieure indique la broche 1 (en bas à gauche vu de dessus). La broche 14 est en bas à droite, la broche 15 en haut à droite et la broche 28 en haut à gauche.
Blindage HF : Les étages de modulation RF étant très sensibles aux interférences électromagnétiques, veille à bien remonter le capot métallique de blindage (s'il entourait le composant sur le PCB) et à recharger les points de masse métalliques tout autour de la zone du modulateur.
