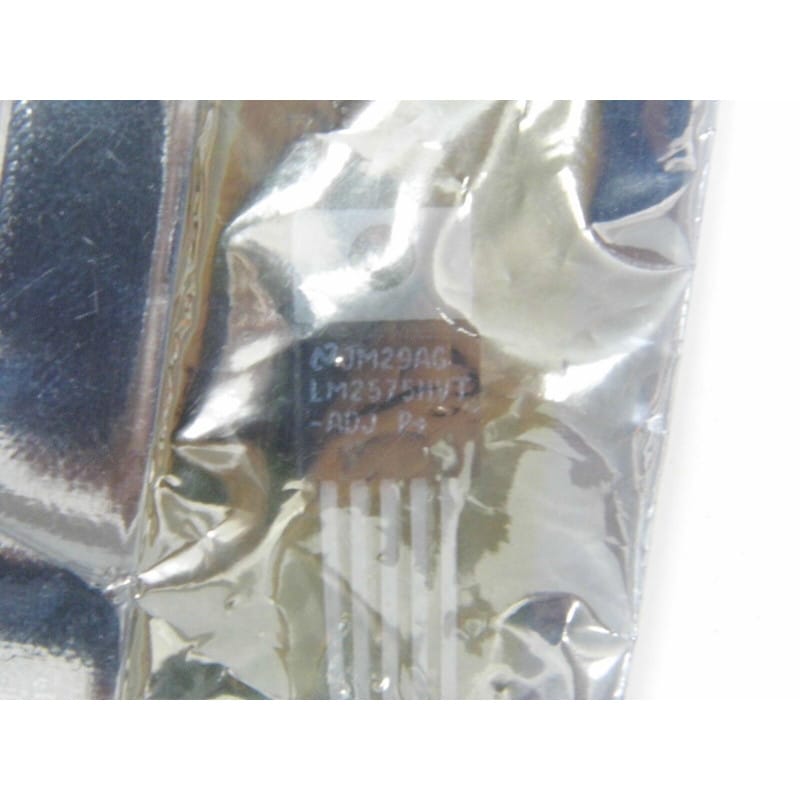

Le LM2575HVT-ADJ (développé à l'origine par National Semiconductor, aujourd'hui Texas Instruments) est un circuit intégré régulateur de tension à découpage abaisseur (Buck Regulator) haute tension de 1,0 A.
Logé dans un boîtier vertical à 5 broches de type TO-220-5 / SIL-5 (Staggered Lead-Forming / Bent Leads) avec une patte métallique perforée pour la fixation sur un dissipateur thermique, ce composant est un incontournable des alimentations industrielles, des convertisseurs CC/CC et des équipements embarqués.
Par rapport à un régulateur linéaire classique (type LM317), le LM2575 offre un rendement très élevé (typiquement 75 % à 88 %), évitant une dissipation thermique excessive. La déclinaison HVT (High Voltage) permet d'accepter une tension d'entrée continue allant jusqu'à 60 V (contre 40 V pour la version standard LM2575). La version ADJ permet de régler la tension de sortie de 1,23 V jusqu'à 57 V au moyen de deux résistances externes.
Fabricant d'origine : National Semiconductor / Texas Instruments.
Fonction : Régulateur de tension à découpage Buck (Step-Down) 1,0 A Ajustable Haute Tension.
Boîtier : TO-220-5 / SIL-5 (Boîtier TO-220 à 5 broches quinconces / pliées).
Désignation du marquage :
HV : High Voltage (Tension d'entrée élevée jusqu'à 60 V CC).
T : Boîtier TO-220 traversant (Power Package).
ADJ : Output Adjustable (Tension de sortie ajustable de 1,23 V à 57 V).
Performances clés :
Courant de sortie garanti : 1,0 A permanent.
Large plage de tension d'entrée : De 4,75 V jusqu'à 60 V CC.
Fréquence de découpage fixe : 52 kHz (oscillateur interne intégré, nécessitant une seule inductance externe de faible valeur).
Excellente régulation : Régulation de ligne et de charge spécifiée avec précision.
Entrée de commande ON/OFF : Permet la mise en veille du régulateur (consommation réduite à environ 50 µA en mode Standby).
Protections intégrées : Limiteur de courant cycle par cycle et coupure thermique automatique.
Diagnostic Express (Pas de tension en sortie, tension instable ou échauffement) :
Tension de sortie nulle ou bloquée à la tension d'entrée :
Vérifie la tension sur la broche ON/OFF (broche 5). Elle doit être tirée à la masse (0 V) pour activer le régulateur. Si elle est laissée flottante ou ramenée au Vcc, la puce est verrouillée en mode veille.
Contrôle la diode de roue libre externe (Schottky) raccordée entre la sortie du commutateur (broche 2) et la masse. Si la diode Schottky est en court-circuit ou absente, la puce se met immédiatement en protection contre les surintensités.
Tension de sortie incorrecte : Mesure la tension sur la broche FEEDBACK (broche 4). En fonctionnement régulé, la tension sur cette broche doit être scrupuleusement égale à la tension de référence interne de 1,23 V CC. Si cette tension diffère, contrôle la valeur des deux résistances du pont diviseur externe.
Recommandations de Montage :
Repérage du brochage TO-220-5 (Vu de face, marquage visible, pattes vers le bas) :
Broche 1 (VIN) : Tension d'entrée non régulée (jusqu'à +60V CC max).
Broche 2 (OUTPUT) : Sortie du commutateur interne (vers l'inductance et la diode Schottky).
Broche 3 (GND) : Masse du circuit.
Broche 4 (FEEDBACK) : Entrée de contre-réaction (reliée au point milieu du pont diviseur R_1 / R_2).
Broche 5 (ON/OFF) : Commande de mise en marche (0V = Marche, > 2.4V = Arrêt/Standby).
Composants passifs périphériques impératifs :
Diode de roue libre : Utilise impérativement une diode ultrarapide de type Schottky (ex: 1N5819, 1N5822 ou MBR360) capable de supporter la tension d'entrée. Une diode de redressement classique (type 1N4007) est trop lente et entraînera la destruction du composant.
Inductance : Choisis une inductance de puissance (typiquement 330 µH à 680 µH selon Vin/Vout) conçue pour travailler à 52 kHz sans saturer sous 1,0 A.
Condensateurs ESR : Utilise un condensateur d'entrée à faible ESR au plus près des broches 1 et 3 pour filtrer les pics de découpage.
