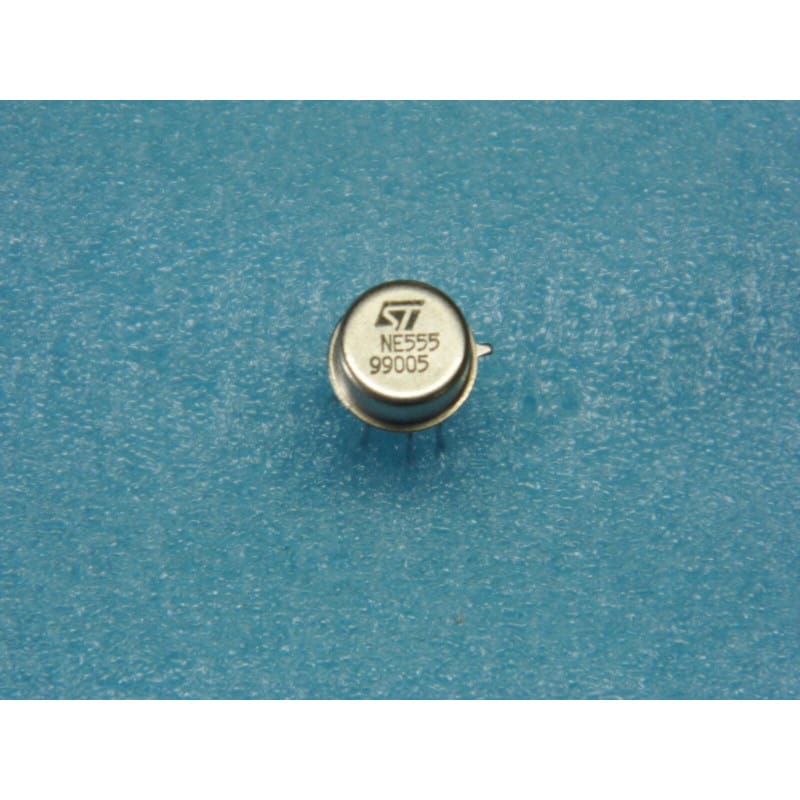

Le NE555CH (ou LM555H chez STMicroelectronics / SGS-Thomson) est la déclinaison en boîtier métallique hermétique à 8 broches de type TO-99 (TO-5 / TO-99 metal can) du plus célèbre circuit intégré temporisateur de l'histoire de l'électronique.
Conçu à l'origine au début des années 70, le 555 en boîtier métallique offre une excellente stabilité thermique et une protection hermétique optimale contre les agressions environnementales (humidité, poussière, vibrations). Chez ST, la déclinaison en boîtier rond métallique TO-99 garantit une fiabilité accrue pour les équipements d'instrumentation et industriels.
Fabricant (vu sur le boîtier) : STMicroelectronics / SGS-Thomson (Logo ST)
Fonction : Timer / Temporisateur / Générateur de signaux de précision.
Boîtier : TO-99 / TO-5 (Boîtier métallique rond hermétique à 8 broches).
Performances clés :
Polyvalence extrême : Fonctionnement en mode Monostable (temporisateur à impulsion), Astable (oscillateur / générateur de créneaux PWM) ou Bistable (biflop / mémoire).
Haute capacité de courant en sortie : Capable de débiter (source) ou d'absorber (sink) jusqu'à 200 mA, lui permettant de piloter directement un relais, un voyant incandescent ou un petit avertisseur sonore.
Large plage de tension : Opère de 4,5 V à 18 V CC.
Temps de commutation rapides : Temporisations ajustables de quelques microsecondes à plusieurs dizaines de minutes à l'aide d'un simple réseau R/C externe.
Diagnostic Express (La sortie reste bloquée à 0V ou ne bascule jamais) :
Broche Reset (Broche 4) : Si la fonction de remise à zéro n'est pas utilisée, la broche 4 ne doit jamais être laissée en l'air. Relie-la directement au rail positif (Vcc). Si elle est reliée à la masse ou flottante, le composant reste figé avec une sortie à 0V.
Filtrage du seuil de contrôle (Broche 5) : Pour éviter les déclenchements erratiques dus au bruit d'alimentation, place un condensateur céramique de 10 nF (0,01 µF) entre la broche 5 (Control Voltage) et la masse.
Recommandations de Montage :
Brochage du boîtier métallique TO-99 (Vu du dessous, ergot de détrompage vers le bas/gauche) :
Le pinout correspond broche pour broche au format standard DIP8 !
Broche 1 : Masse (GND)
Broche 2 : Déclenchement (Trigger)
Broche 3 : Sortie (Output)
Broche 4 : Remise à zéro (Reset - à relier à Vcc si inutilisé)
Broche 5 : Tension de contrôle (Control Voltage)
Broche 6 : Seuil (Threshold)
Broche 7 : Décharge (Discharge)
Broche 8 : Alimentation positive (Vcc)
Note : Le boîtier métallique est isolé électriquement du circuit interne, mais il est recommandé de ne pas le court-circuiter avec d'autres pistes du PCB.
Formules de calcul rapides pour l'atelier :
Mode Monostable (Durée de l'impulsion T) :
T = 1,1 * R * C (en secondes)
Mode Astable (Fréquence d'oscillation F) :
F = 1,44 / ((R1 + 2 * R2) * C) (en Hertz)
Insertion et supports : Le boîtier TO-99 s'insère directement dans un support rond à 8 broches (support TO-5/TO-99) ou sur des supports tulipes disposés en cercle. En cas de soudure directe, saisis les broches avec une pince pour drainer la chaleur et éviter de fissurer le joint de verre au fond du boîtier.
