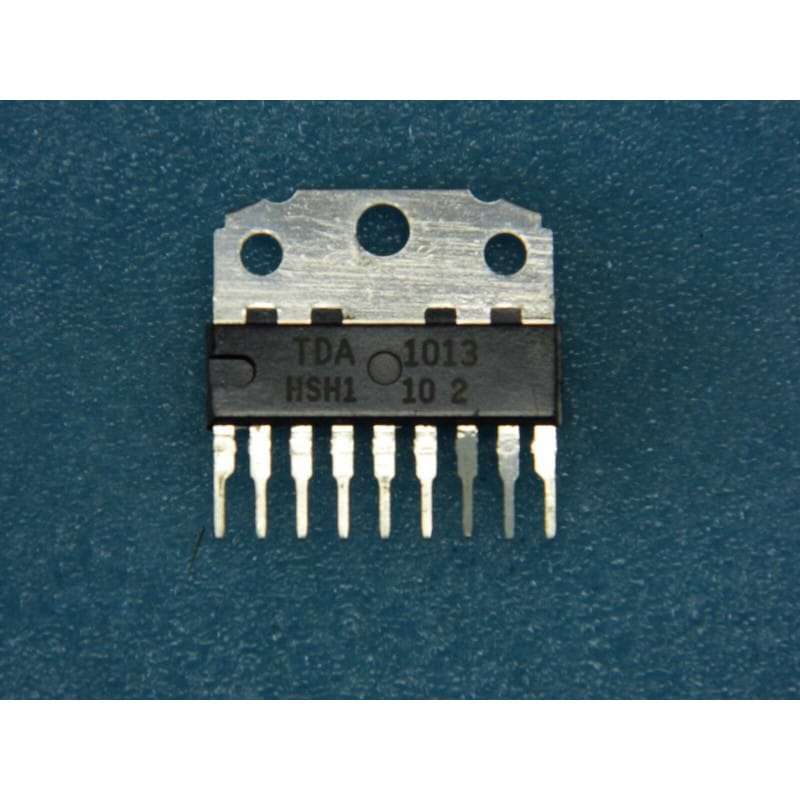

Le TDA1013 (et ses révisions très répandues TDA1013A et TDA1013B), développé par Philips, est un circuit intégré amplificateur de puissance audio monolithique doté d'une fonctionnalité clé : un contrôle de volume par tension continue (DC Volume Control).
Logé dans un boîtier plat vertical à 9 broches SIL-9 / SIP-9 (Single In-line Package) avec une languette métallique supérieure pour la fixation sur radiateur, ce composant est un standard absolu des étages sonores des téléviseurs cathodiques (CRT) et moniteurs des années 80 et 90.
Le contrôle de volume par tension continue permettait aux concepteurs de déporter le réglage de volume en façade (potentiomètre CC) ou de le piloter via le microcontrôleur du téléviseur (conversion DAC/PWM) sans faire circuler le signal audio directement dans de longs câbles. Cela permettait d'éliminer totalement les problèmes de ronflements, de parasites et de crachements liés à l'usure des pistes carbone des potentiomètres.
Fabricant d'origine : Philips (devenu NXP Semiconductors).
Fonction : Amplificateur Audio Mono avec contrôle de volume CC intégré.
Boîtier : SIL-9 / SIP-9 (Boîtier plat vertical 9 broches avec ailette métallique).
Performances clés :
Puissance de sortie RMS : Typiquement 4 W à 5 W (sous Vcc = 18 V et charge de 8 Ohms).
Plage de contrôle de volume (DC Control) : Atténuation très large (supérieure à 80 dB), pilotée par une simple tension continue de 0 V à environ 5 V/Vcc sur la broche dédiée.
Large plage d'alimentation : Le TDA1013B accepte une tension d'alimentation allant de 15 V à 34 V CC, idéale pour se repiquer sur les rails secondaires des alimentations à découpage TV.
Protections intégrées : Protection thermique (Thermal Shut-down) pour éviter la destruction en cas de surchauffe.
Diagnostic Express (Pas de son, son bloqué au minimum ou grésillement constant) :
Test du contrôle de volume (Broche 7) : Si l'ampli reste totalement muet, la panne ne vient pas toujours de la puce elle-même. Mesure la tension continue sur la broche 7 (Volume Control). Si cette tension reste figée à 0 V lorsque tu montes le volume sur le téléviseur, le signal de commande est absent (problème côté microprocesseur, potentiomètre ou transistor de mute).
Tension de repos (Vcc / 2) : Sur la broche de sortie audio (Broche 8, avant le gros condensateur chimique de liaison vers le haut-parleur), la tension continue doit être à peu près égale à la moitié de la tension d'alimentation (Vcc / 2). Si tu as 0 V ou une tension égale à Vcc, l'étage de puissance interne est claqué.
Recommandations de Montage :
Versions A et B : Le TDA1013B est une version améliorée (plage de tension élargie et meilleure courbe d'atténuation) du TDA1013/A d'origine. Dans la majorité des châssis TV, le modèle "B" remplacera parfaitement un modèle standard ou "A".
Refroidissement obligatoire : Avec une alimentation typique de 18 V et une sortie de 4 W, la dissipation thermique est importante. L'ailette du composant doit être vissée ou clipsée sur un radiateur en aluminium (souvent un grand profilé traversant la carte mère) avec un peu de graisse thermique. Ne teste jamais le composant à fort volume sans son radiateur.
Condensateur de sortie et Bootstrap : En cas de remplacement du circuit intégré, vérifie systématiquement le condensateur de couplage du haut-parleur (souvent 470 uF ou 1000 uF) et le condensateur de Bootstrap. S'ils sont secs, le son sera faible, distordu, ou manquera cruellement de basses.
