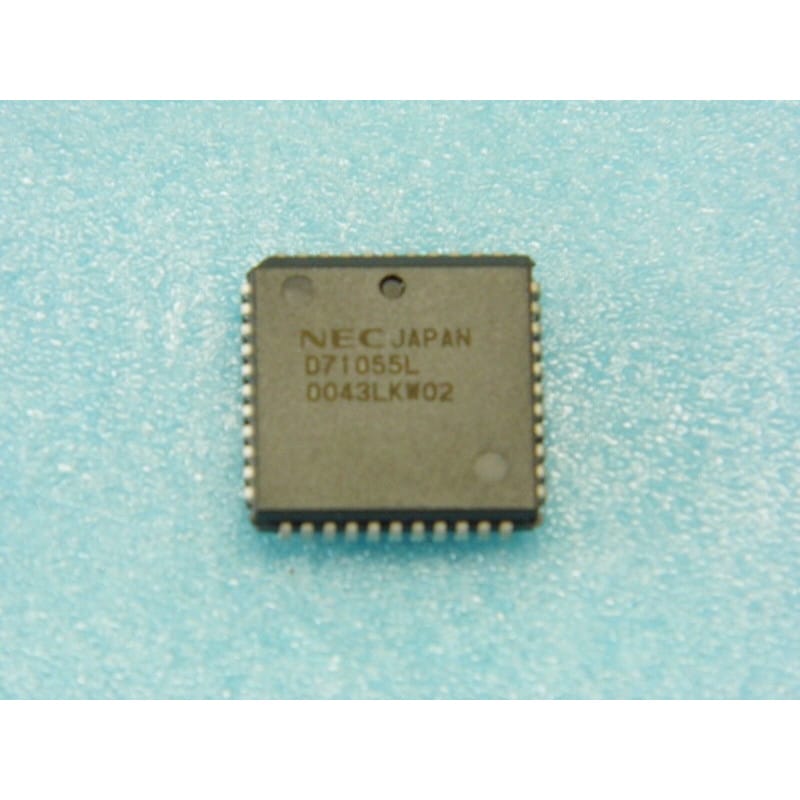

Le µPD71055L (développé par NEC, famille V-Series / periphériques 8086-8088) est un circuit intégré monolithique d'interface parallèle programmable CMOS (Parallel Interface Unit / PPI). Logé dans un boîtier CMS / SMD de type PLCC à 44 broches (PLCC44 / PQCC44), ce composant est l'équivalent CMOS haute performance (famille V20/V30) du célèbre Intel 8255 / 82C55.
Il est très largement utilisé comme contrôleur d'E/S dans les cartes mères PC industrielles, les calculateurs embarqués, les automates et le matériel de mesure pour interfacer directement un bus microprocesseur (8 bits ou 16 bits) avec des périphériques externes (imprimantes, claviers, matrices de relais, capteurs).
Fabricant d'origine : NEC Corporation.
Fonction : Interface Parallèle Programmable (PPI - Equivalent CMOS du 8255 / 82C55).
Boîtier : PLCC44 / PQCC44 (Plastic Leaded Chip Carrier 44 broches).
Signification du marquage :
µPD71055 / D71055 : Référence de la puce PPI chez NEC.
L : Désigne le boîtier carré PLCC44 (par opposition au suffixe C pour le DIP40 ou GB pour le QFP44).
Date Code DC 9548 : Composant fabriqué la 48ᵉ semaine de l'année 1995 (fin novembre / début décembre 1995).
Performances clés :
24 Lignes d'E/S programmables : Réparties en 3 ports de 8 bits (Port A, Port B, Port C) configurables indépendamment.
3 Modes de fonctionnement programmables :
Mode 0 : Entrée/Sortie basique sans handshaking.
Mode 1 : Entrée/Sortie avec poignée de main (handshaking interruptible).
Mode 2 : Bus bidirectionnel avec handshaking (Port A uniquement).
Manipulation de bit (Bit Set/Reset) : Commande directe pour positionner ou remettre à zéro un bit individuel du Port C.
Compatibilité Bus : Compatible avec les bus système Intel/NEC (8086, 8088, V20, V30, Z80, 68000 avec logique d'adaptation).
Diagnostic Express (Défaut de communication d'E/S, sorties bloquées ou bus muet) :
Aucun dialogue avec le microprocesseur :
Mesure la tension d'alimentation +5V CC sur la broche VCC et la masse (GND).
Vérifie le signal CS (Chip Select) : il doit passer à l'état bas ($0\text{ V}$) lors d'un accès en lecture/écriture à l'adresse du circuit.
Contrôle la ligne RESET : si la broche RESET reste bloquée à l'état haut ($+5\text{ V}$), toutes les lignes d'E/S sont forcées en mode entrée par sécurité et le registre de commande est verrouillé.
Port d'E/S partiellement détruit : Les puces d'interface parallèles sont en première ligne face aux surtensions ou court-circuits extérieurs. Si une broche de port ne commute plus malgré l'écriture du registre, le buffer de sortie du port concerné a grillé.
Recommandations de Montage :
Orientation et détrompage PLCC44 : Le boîtier PLCC-44 comporte un coin biseauté au niveau de la broche 1 (située au milieu de la face supérieure sous l'encoche).
Utilisation d'un extracteur PLCC : Pour retirer un µPD71055L monté sur support PLCC44 sans fissurer le boîtier plastique ni tordre les pattes sous tension, utilise impérativement une pince extractrice PLCC insérée dans les deux coins renforcés du support.
Interchangeabilité : Le µPD71055L est directement interchangeable avec un 82C55A-5 en boîtier PLCC44 (Harris, Intersil, OKI ou Intel) tout en offrant des temps d'accès légèrement plus rapides propres à la gamme NEC V-Series.
