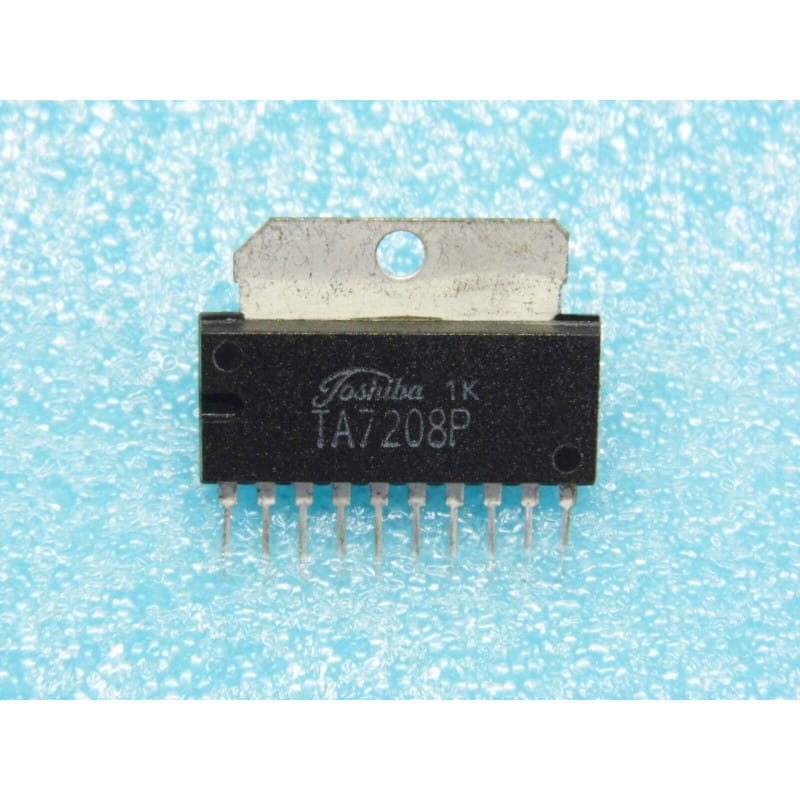

Le TA7208P (développé par Toshiba) est un circuit intégré monolithique d'amplification audio de puissance (Single Power Amplifier). Logé dans un boîtier plat vertical à 10 broches en ligne SIL-10 / SIP-10 (Single In-line Package) avec une languette métallique supérieure perforée pour la fixation d'un dissipateur, ce composant est très courant dans les radios portables, petits téléviseurs, magnétocassettes et interphones des années 70 et 80.
Il est conçu pour fournir une puissance de sortie typique de 2,0 W à 2,5 W sur une charge de 4 Ohms sous une tension d'alimentation nominale de 9 V à 12 V. Sa structure interne intègre une protection contre la surchauffe et accepte une plage de tension de fonctionnement très souple.
Fabricant d'origine : Toshiba
Fonction : Amplificateur de puissance audio mono (2 W à 2,5 W).
Boîtier : SIL-10 / SIP-10 (Boîtier plat vertical 10 broches avec ailette métallique à visser).
Performances clés :
Puissance de sortie RMS : 2,0 W à 2,5 W typiques (sous Vcc = 9 V à 12 V et charge R_L = 4 Ohms).
Plage d'alimentation : 4,5 V à 15 V CC (idéal pour appareils sur piles 6V/9V ou alimentation 12V).
Faible distorsion et faible bruit : Conçu pour offrir une bonne clarté sonore sur les signaux de faible amplitude.
Gain en tension élevé : Ajustable facilement via un réseau R/C externe sur la boucle de contre-réaction.
Diagnostic Express (Pas de son, ronflement ou craquements) :
Tension de repos en sortie (Vcc / 2) : Sur la broche de sortie audio (avant le condensateur chimique de liaison haut-parleur), la tension continue par rapport à la masse doit être égale à la moitié de la tension d'alimentation (Vcc / 2). Si tu mesures 0V ou Vcc, le push-pull interne du composant est détruit.
Condensateur de sortie : La sortie se fait à travers un condensateur électrolytique (généralement 470 µF à 1000 µF). S'il présente une fuite ou une baisse d'ESR, le volume s'effondre ou le haut-parleur grésille fortement.
Recommandations de Montage :
Brochage type SIL-10 (Vue de face, marquage vers toi) :
Les broches sont numérotées de 1 à 10 de gauche à droite.
Prends soin de vérifier les condensateurs de bootstrap et de découplage de masse de signal associés autour des broches d'entrée/contre-réaction.
Refroidissement : Pour des utilisations prolongées sous 12V à fort volume, fixe l'ailette métallique du boîtier SIL-10 sur une petite plaque d'aluminium ou le châssis de l'appareil avec une touche de graisse thermique silicone.
Découplage Vcc : Place un condensateur céramique de 100 nF en parallèle d'un condensateur chimique d'au moins 470 µF au plus près de la broche d'alimentation pour éviter tout accrochage haute fréquence ou auto-oscillation.
