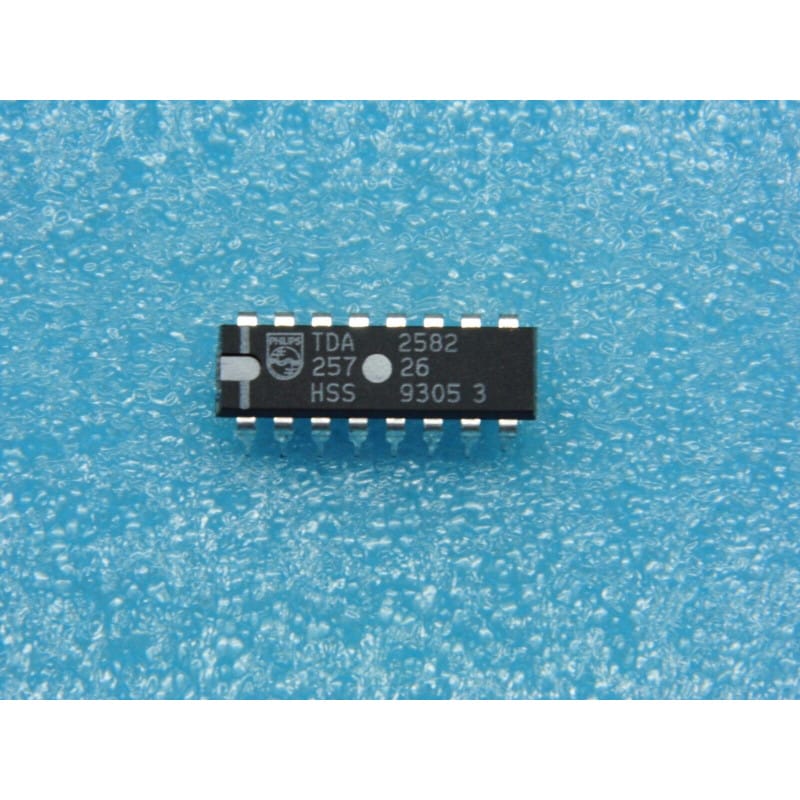

Le TDA2582 (développé par Philips / Signetics) est un circuit intégré monolithique contrôleur d'alimentation à découpage (SMPS Controller / PWM Control Circuit). Logé dans un boîtier DIP plastique à 16 broches (PDIP16), ce composant est un classique des blocs d'alimentation à découpage primaires et secondaires équipant les téléviseurs cathodiques, moniteurs, châssis industriels et équipements de télécoms des années 80 et 90.
Il intègre toutes les fonctions de commande, de régulation par modulation de largeur d'impulsion (PWM) et de protection nécessaires pour piloter un transistor de puissance (Bipolaire ou MOSFET) dans les topologies à découpage de type Flyback, Forward ou Push-Pull.
Fabricant d'origine : Philips / Signetics (Valvo, Mullard).
Fonction : Contrôleur de régulation/modulation PWM pour alimentation à découpage (SMPS).
Boîtier : PDIP16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Performances clés :
Oscillateur ajustable haute précision : Fréquence de découpage ajustable par réseau RC externe (synchronisable si besoin).
Modulateur de largeur d'impulsion (PWM) : Ajuste le rapport cyclique pour maintenir les tensions secondaires parfaitement stables.
Démarrage progressif (Soft-Start) : Limite le courant d'appel et les contraintes mécaniques/électriques sur le transistor de découpage à l'allumage.
Protections intégrées avancées : Protection contre les surtensions, limitation de courant point par point et sécurité sous-tension (UVLO) pour éviter le maintien du transistor dans sa zone linéaire.
Diagnostic Express (Alimentation muette, claque au démarrage ou pompe "cui-cui") :
Absence de démarrage (0V au secondaire) : Mesure la tension Vcc sur la broche d'alimentation du TDA2582. Si la tension est faible (ex: 4V à 8V au lieu de 12V-15V) et oscille, la résistance de strong-up/démarrage élevée en provenance du rail 300V est souvent coupée ou la capacité de filtrage Vcc du primaire est complètement sèche.
Transistor de puissance qui claque immédiatement : Vérifie le condensateur de démarrage progressif (Soft-Start) relié au TDA2582. S'il est court-circuité ou sec, le rapport cyclique part au maximum dès la première milliseconde, détruisant instantanément le transistor de découpage.
Recommandations de Montage :
Orientation du boîtier DIP16 :
L'encoche en demi-cercle sur le côté gauche indique le sens de détrompage.
La broche 1 se situe en bas à gauche sous l'encoche.
Remplacement des condensateurs chimiques du primaire : Lors d'une révision d'alimentation basée sur le TDA2582, remplace systématiquement tous les petits condensateurs électrolytiques de la partie primaire. Un condensateur sec sur la boucle de régulation ou l'alimentation de la puce provoque une dérive de fréquence et une destruction de l'étage de puissance.
Sécurité Secteur / 300V : L'étage primaire relié au contrôleur travaille en liaison directe avec le secteur 230V redressé (environ 325V CC sur le gros condensateur de filtrage). Pense à décharger le gros condensateur avec une résistance avant toute manipulation ou mesure à l'ohmmètre.
