Le TDA8137 (développé par STMicroelectronics / SGS-Thomson) is un circuit intégré monolithique régulateur de tension linéaire double à faible chute de tension (Dual 5.1V Positive Voltage Regulator).

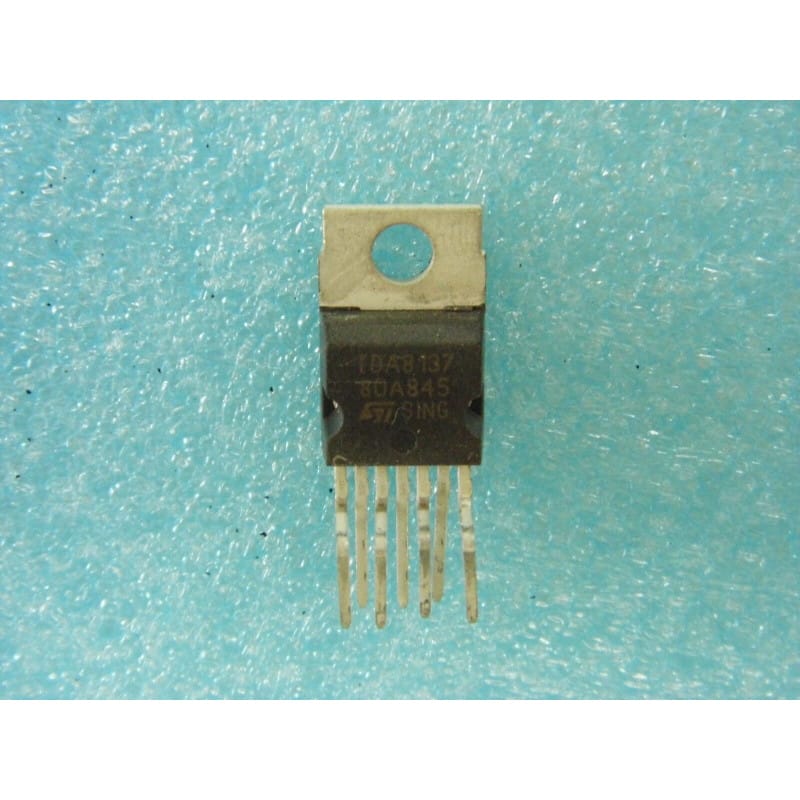

Logé dans un boîtier plat vertical à 9 broches Heptawatt / SIL-9 (Single In-line Package) muni d'une ailette métallique supérieure perforée pour la fixation sur radiateur, ce composant est très largement utilisé dans les cartes mères de téléviseurs cathodiques (CRT), les moniteurs et divers équipements audiovisuels des années 90 et 2000.
Il intègre deux sorties régulées fixes à 5,1 V, complétées par des fonctions logiques de gestion d'énergie indispensables pour les microcontrôleurs : une entrée d'extinction/mise en veille (Disable / Standby) et un générateur d'impulsion de réinitialisation (Reset Generator).
Fabricant d'origine : STMicroelectronics / SGS-Thomson.
Fonction : Régulateur de tension double 5,1 V avec fonctions Reset et Disable.
Boîtier : Heptawatt / SIL-9 (Boîtier plat vertical à 9 broches avec languette métallique à visser).
Performances clés :
Tensions de sortie fixes :
Sortie 1 (Vo1) : 5,1 V CC (jusqu'à 1 A).
Sortie 2 (Vo2) : 5,1 V CC (jusqu'à 1 A, commutable via la broche Disable).
Entrée Disable (Standby) : Permet de couper la seconde sortie 5,1 V pour mettre en veille les circuits secondaires (châssis vidéo, traitement du signal) tout en maintenant le microcontrôleur alimenté via la première sortie.
Générateur de Reset intégré : Délivre un signal de réinitialisation propre (Reset) à la mise sous tension ou lors d'une baisse accidentelle de la tension d'entrée, garantissant un démarrage sans bug du microprocesseur.
Faible tension de déchet (Low Dropout) : Fonctionne avec un écart réduit entre la tension d'entrée et la tension de sortie.
Protections intégrées : Protection thermique automatique et limitation interne du courant de court-circuit.
Diagnostic Express (Téléviseur bloqué en veille, microprocesseur plante ou 5V absent) :
Microcontrôleur qui ne démarre pas (Pas de voyant ou voyant fixe) :
Mesure la tension sur la Sortie 1 (5,1V permanents) : elle doit alimenter le microprocesseur du châssis.
Contrôle le signal sur la broche Reset : la ligne doit monter à un niveau logique haut (autour de 5V) peu après l'apparition du Vcc. Si la ligne reste à 0V, le microprocesseur reste bloqué en réinitialisation permanente.
Le téléviseur ne sort pas de veille (Sortie 2 absente) :
Vérifie la tension appliquée sur la broche Disable. Lorsque la télécommande ou le bouton ON envoie l'ordre de démarrage, le niveau logique sur cette broche change et doit libérer la Sortie 2 (5,1V commutés). Si la Sortie 2 reste à 0V malgré la commande, le régulateur ou la ligne 5V secondaire est en court-circuit.
Recommandations de Montage :
Refroidissement : Lorsqu'il débite du courant sur ses deux sorties 5,1V sous une tension d'entrée de 9V à 12V, le TDA8137 dissipe plusieurs watts sous forme de chaleur. L'ailette du boîtier Heptawatt doit impérativement être vissée sur un radiateur en aluminium avec un film d'isolation isolant et de la graisse thermique silicone.
Découplage des sorties : Place des condensateurs chimiques de filtrage (10 µF à 47 µF) associés à des condensateurs céramiques de 100 nF au plus près des broches des Sorties 1 et 2 pour garantir une stabilité optimale et éviter toute auto-oscillation du régulateur.
Condensateur de Reset : La durée de l'impulsion de Reset est définie par un petit condensateur chimique ou film connecté à la broche de temporisation (Reset Delay). Si ce condensateur est court-circuité ou fuyard, le signal de Reset ne passe jamais à l'état haut.
