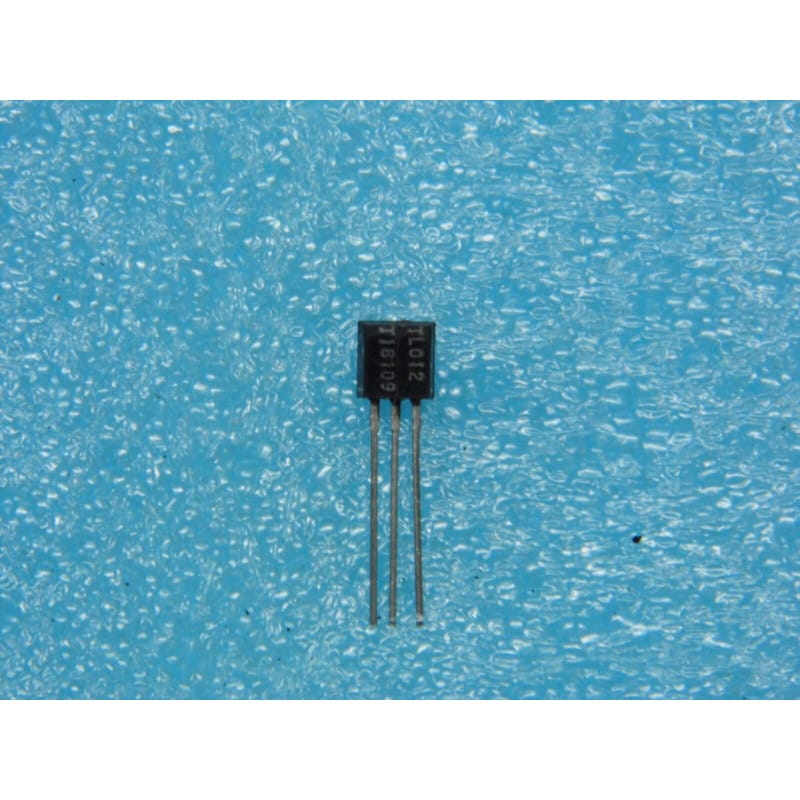

Le TL012 (développé par Texas Instruments) est un double amplificateur opérationnel (Dual Op-Amp) à entrées JFET. Élément historique de la célèbre série TL0xx de TI, il a été spécialement conçu pour offrir un faible niveau de bruit, une très haute impédance d'entrée et une vitesse de balayage (Slew Rate) élevée.
Grâce à ses transistors d'entrée à effet de champ (JFET), le TL012 n'absorbe quasiment aucun courant de polarisation en entrée. C'est un composant idéal pour le traitement de signaux audio de haute précision, les préamplificateurs pour instruments de musique (comme la guitare ou les cellules piézoélectriques), les filtres actifs et l'instrumentation de mesure.
Fabricant d'origine : Texas Instruments (TI)
Fonction : Double amplificateur opérationnel JFET à faible bruit.
Architecture interne : 2 amplificateurs opérationnels indépendants sur une seule puce.
Performances clés :
Très haute impédance d'entrée : Entrées JFET isolées offrant des courants de polarisation extrêmement faibles (de l'ordre du picoampère).
Faible bruit audio : Excellente dynamique et très faible densité de bruit en tension, parfait pour les signaux de faible amplitude.
Large bande passante et grande vitesse : Réponse dynamique rapide sans déformation des fronts de signal.
Alimentation flexible : Conçu pour fonctionner idéalement sur des rails d'alimentation symétriques (de plus ou moins 5V à plus ou moins 18V CC).
Diagnostic Express (Distorsion audio, souffle ou blocage en sortie) :
Le phénomène de saut de phase (Phase Reversal) : Comme sur beaucoup d'anciens AOP à entrées JFET (familles TL07x/TL08x), si la tension d'une entrée dépasse la plage de mode commun autorisée (en descendant trop près du rail d'alimentation négatif Vcc-), la sortie peut brutalement inverser sa polarité et se bloquer sur le rail positif. Veille à ce que les signaux d'entrée restent bien dans la plage dynamique de l'alimentation.
Vérification de l'alimentation symétrique : Si le circuit est alimenté en tension simple sans masse virtuelle (pont diviseur), la sortie va saturer immédiatement sur l'un des rails.
Recommandations de Montage :
Brochage universel Dual AOP (Pinout DIP8 standard) :
Broche 1 : Sortie du Canal 1 (Out 1)
Broche 2 : Entrée inverseuse du Canal 1 (-In 1)
Broche 3 : Entrée non-inverseuse du Canal 1 (+In 1)
Broche 4 : Alimentation négative (Vcc- / Masse en alim simple)
Broche 5 : Entrée non-inverseuse du Canal 2 (+In 2)
Broche 6 : Entrée inverseuse du Canal 2 (-In 2)
Broche 7 : Sortie du Canal 2 (Out 2)
Broche 8 : Alimentation positive (Vcc+)
Découplage haute fréquence : Installe un condensateur céramique de 100 nF au plus près de la broche 8 (Vcc+) et de la broche 4 (Vcc-) pour éliminer tout risque d'accrochage ou d'auto-oscillation HF.
Lot x5 d'atelier : Un lot de 5 pièces de ce double AOP JFET est une excellente réserve pour concevoir des étages de préamplification audio, des buffers à haute impédance ou restaurer des cartes de traitement analogique vintage.
