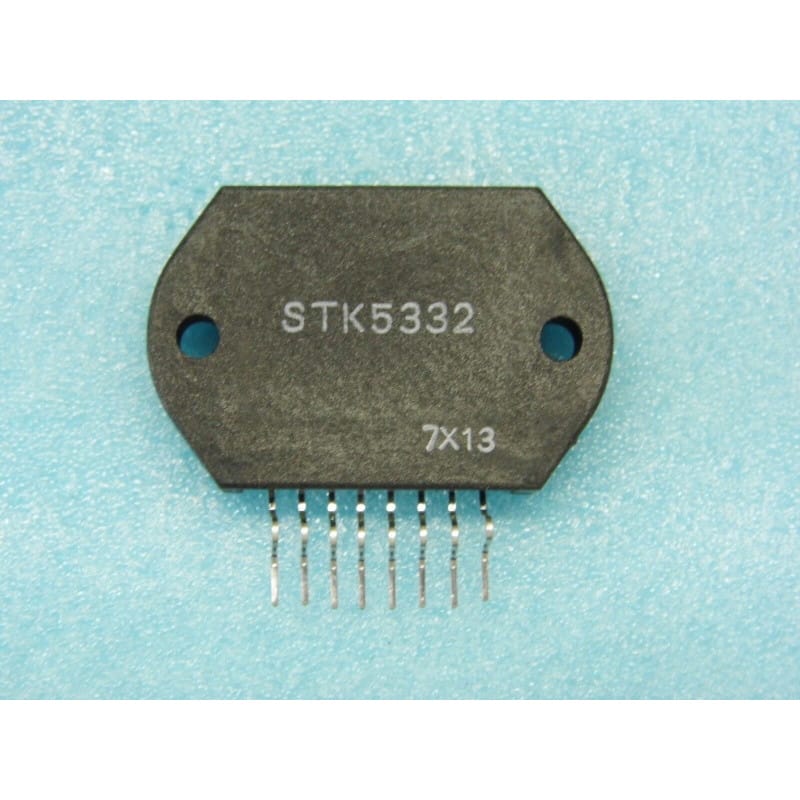

Le STK5332 (développé par SANYO Electric) est un module hybride épais (SIP / Single In-line Package) regroupant plusieurs régulateurs de tension fixes et commutés. Logé dans un boîtier plat vertical noir à une seule rangée de broches traversantes, équipé d'une semelle en aluminium pour le montage sur dissipateur, ce composant est une pièce maîtresse des étages d'alimentation des magnétoscopes (VCR) et caméscopes des années 80 et 90.
Il intègre sur une même plaque céramique les éléments de régulation pour fournir l'ensemble des rails de tension secondaires nécessaires au fonctionnement d'un châssis vidéo (logique 5V, alimentation des moteurs de tambour/capstan, circuits de traitement du signal vidéo/audio).
Fabricant d'origine : Sanyo Electric
Fonction : Régulateur de tension multiple / Bloc d'alimentation hybride pour magnétoscope.
Boîtier : Module Hybride SIP à semelle aluminium.
Performances clés :
Génération de tensions multiples : Fournit plusieurs rails de tension stabilisés (notamment 5 V pour la logique, 9 V / 12 V pour la partie vidéo/audio et le pilotage des moteurs).
Fonction de commutation intégrée (Switched Regulators) : Certains rails de tension sont commutables via une broche de commande de veille (Standby / Power ON) pour éteindre les sections inutilisées en mode veille.
Protections intégrées : Protection contre les surintensités (limitations de courant) et sécurité contre les surchauffes.
Diagnostic Express (Magnétoscope qui ne s'allume pas ou s'éteint immédiatement) :
Perte d'un rail de tension : Mesure les tensions de sortie sur les différentes broches du STK5332 par rapport à la masse. Il est très fréquent qu'une seule des sorties internes claque (souvent la ligne 5V logique ou 9V vidéo), bloquant ainsi tout le démarrage du système.
Court-circuit externe sur un rail : Si le STK5332 chauffe très fort dès le branchement, vérifie si un condensateur chimique en aval sur la carte mère n'est pas en court-circuit (particulièrement les condensateurs de filtrage sur les lignes 9V ou 12V).
Recommandations de Montage :
Montage thermique indispensable : Ce module hybride dissipe une quantité importante de chaleur en raison de la régulation linéaire de plusieurs rails simultanés. Il doit impérativement être vissé sur son radiateur en aluminium avec de la graisse thermique avant toute mise sous tension prolongée.
Vérification des soudures : En raison des contraintes thermiques répétées (dilatation/rétractation), les broches des modules STK développent très souvent des micro-fissures (soudures sèches) sur le PCB. Inspecte bien les soudures à la loupe ou sous microscope d'atelier avant de remplacer le composant.
Dessoudure : Utilise une pompe à dessouder efficace ou de la tresse à dessouder de bonne largeur pour libérer toutes les pattes alignées sans tordre les pistes du PCB.
