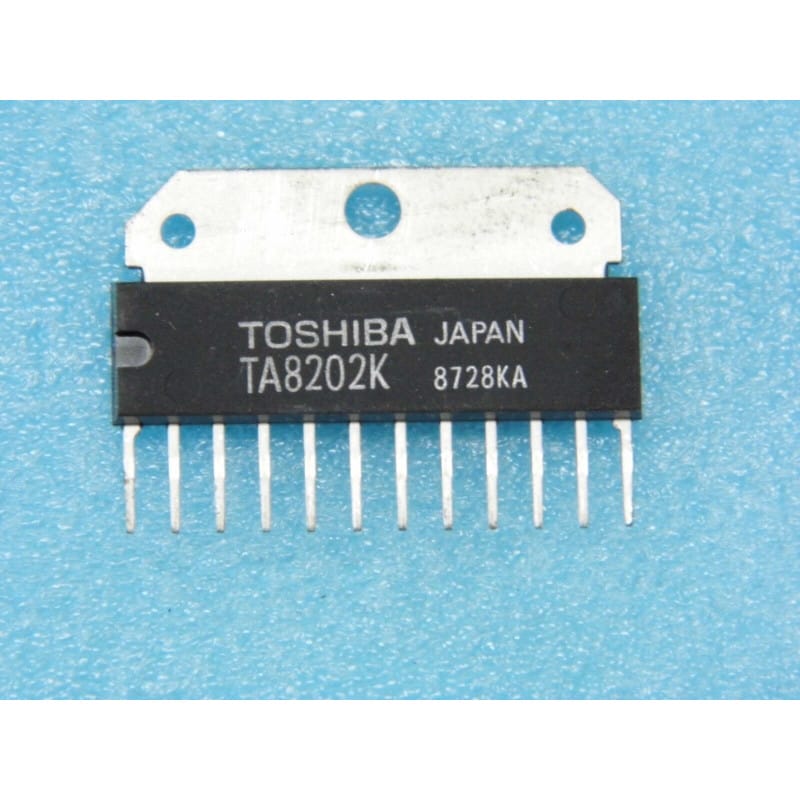

Le TA8202K (développé par Toshiba) est un circuit intégré amplificateur de puissance audio à deux canaux (Dual Audio Power Amplifier). Logé dans un boîtier plat vertical à 12 broches SIL-12 / ZIP-12 (Single In-line Package) muni d'une ailette métallique supérieure perforée pour la fixation sur radiateur, ce composant est un classique des autoradios, téléviseurs et chaînes hi-fi compactes des années 80 et 90.
Il peut être utilisé soit en mode Stéréo / Dual pour alimenter deux haut-parleurs indépendants, soit en mode Ponté (BTL - Bridge-Tied Load) pour multiplier la puissance sur une seule sortie monophonique. Sa conception intègre un réseau de protection thermique et contre les surtensions, ainsi qu'un faible bruit de fond au démarrage (pop noise reduction).
Fabricant d'origine : Toshiba
Fonction : Double amplificateur audio de puissance (Stéréo / Pontable BTL).
Boîtier : SIL-12 / ZIP-12 (Boîtier plat vertical 12 broches avec ailette métallique à visser).
Performances clés :
Puissance de sortie RMS :
Mode Dual / Stéréo : 2 x 5,5 W à 6 W typiques (sous Vcc = 13,2 V et charge R_L = 4 Ohms).
Mode Ponté (BTL) : 1 x 15 W typiques (sous Vcc = 13,2 V et charge R_L = 4 Ohms).
Plage d'alimentation : 9 V à 18 V CC (optimisé pour les réseaux automobiles 12V-14V).
Faible bruit à l'allumage : Circuit interne limitant les craquements (pop noise) lors de la mise sous tension.
Protections intégrées : Protection thermique, protection contre les surtensions transitoires et les courts-circuits accidentels de la sortie.
Diagnostic Express (Pas de son, distorsion forte ou échauffement rapide) :
Mesure de la tension de sortie en mode Stéréo (Vcc / 2) : En configuration double canal classique (non pontée), chaque sortie se fait à travers un condensateur de liaison. Directement sur les broches de sortie de la puce (avant les condensateurs), la tension continue doit mesurer la moitié de la tension d'alimentation (Vcc / 2). Si tu lis 0V ou Vcc sur l'une des sorties, l'étage de puissance interne correspondant est détruit.
Contrôle en mode BTL : En mode ponté (sans condensateurs de sortie), mesure la tension continue entre les deux bornes du haut-parleur : elle doit être nulle (0V CC).
Recommandations de Montage :
Refroidissement obligatoire : Avec sa capacité à délivrer jusqu'à 15W, le TA8202K chauffe rapidement. L'ailette métallique du boîtier doit impérativement être vissée sur un radiateur en aluminium généreusement dimensionné avec une couche de graisse thermique silicone.
Condensateurs de découplage d'alimentation : Place un condensateur chimique d'au moins 2200 µF en parallèle avec un condensateur céramique de 100 nF au plus près de la broche d'alimentation Vcc pour éviter les chutes de tension lors des fortes attaques de basse.
Entrées audio : Utilise toujours des condensateurs de couplage de bonne qualité (1 µF à 4,7 µF) sur les entrées audio pour bloquer toute tension continue provenant du préamplificateur.
