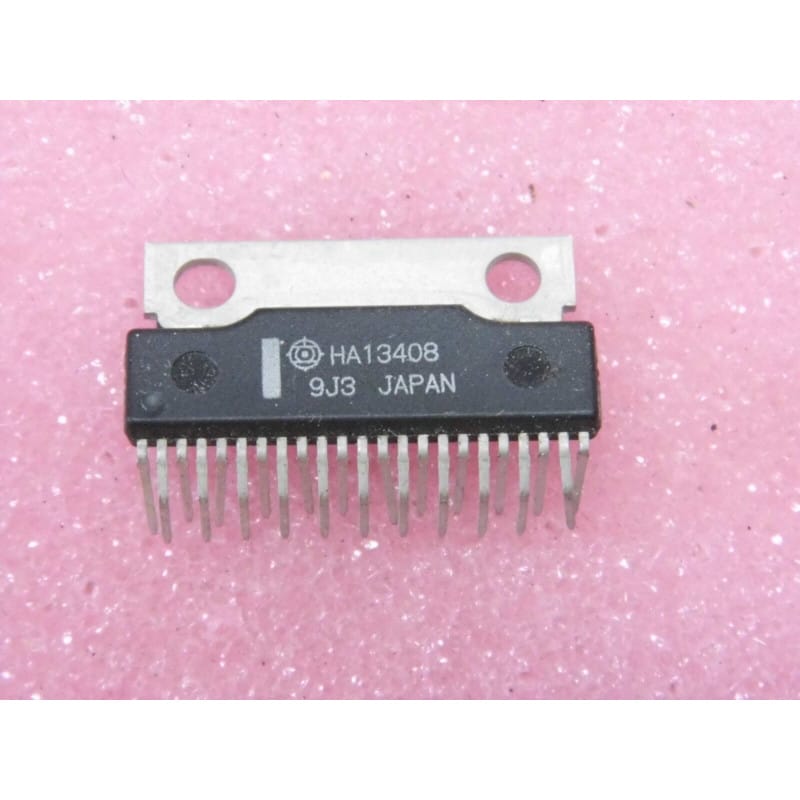

Le HA13408 (fabriqué par Hitachi Semiconductor) est un circuit intégré de puissance à 9 canaux indépendants (9-Channel Power Driver IC). Logé dans un boîtier plat à simples rangées de pattes traversantes ZIP-23 (Zig-Zag In-line Package 23 broches) muni d'un radiateur/onglet métallique intégré, ce composant est spécifiquement conçu pour piloter de fortes charges inductives.
À l'origine, il a été développé pour commander directement les 9 aiguilles des têtes d'impression à impact (imprimantes matricielles 9 pins) ou pour le pilotage de moteurs pas-à-pas à 4 phases. Il intègre sur une seule puce les transistors de puissance et leurs diodes de roue libre/d'écrêtage Zener pour absorber l'énergie de démagnétisation des bobines.
Fabricant d'origine : Hitachi Semiconductor
Fonction : Pilote de puissance / Driver de charges inductives 9 canaux.
Boîtier : ZIP-23 (Single-In-Line / Zig-zag 23 broches avec plaque de dissipation métallique).
Performances clés :
Courant de sortie élevé : Jusqu'à 1,5 A par canal (en pointe).
Haute tension de tenue : Tension de claquage minimum de 50 V sur les sorties (VCE sus).
Diodes de protection intégrées : Diodes Zener incorporées sur chaque canal pour absorber les surtensions d'extra-rupture inductive sans composants externes.
Compatibilité logique : Entrées à très faible courant, directement pilotables par des circuits TTL, LSTTL ou CMOS sous 5V.
Diagnostic Express (Un ou plusieurs canaux ne réagissent plus ou restent passants) :
Test du transistor de sortie au multimètre : La cause la plus fréquente de panne sur ces drivers de puissance est la destruction de l'étage de sortie par surchauffe ou court-circuit de la bobine commandée. Mesure en mode testeur de diode entre la broche de sortie du canal défaillant et la masse : si tu lis un court-circuit franc (0 V), le transistor interne est grillé.
Puce brûlante ou coupure thermique : Bien que le composant dissipe très bien la chaleur grâce à son boîtier ZIP muni de son ailette métallique, un pilotage simultané à 1,5 A sur plusieurs canaux sans radiateur additionnel fera rapidement dépasser la température critique de jonction.
Recommandations de Montage :
Alimentations séparées (Vcc1 vs Vcc2) : Le HA13408 sépare la partie logique de la partie puissance. Assure-toi que la tension Vcc1 (+5V logique) est bien présente, sinon les transistors de sortie resteront bloqués même si la tension Vcc2 de puissance (24V/40V) est appliquée.
Montage mécanique du boîtier ZIP-23 : Si tu réutilises ce composant sous forte charge, applique une fine couche de graisse thermique sur la plaque métallique dorsale du boîtier ZIP et visses-y un radiateur en aluminium.
Câblage en réseau / Moteurs : Comme chaque canal est rigoureusement indépendant, tu peux coupler deux canaux en parallèle pour doubler la capacité en courant ou utiliser le composant pour piloter deux moteurs pas-à-pas quatre phases indépendants.
