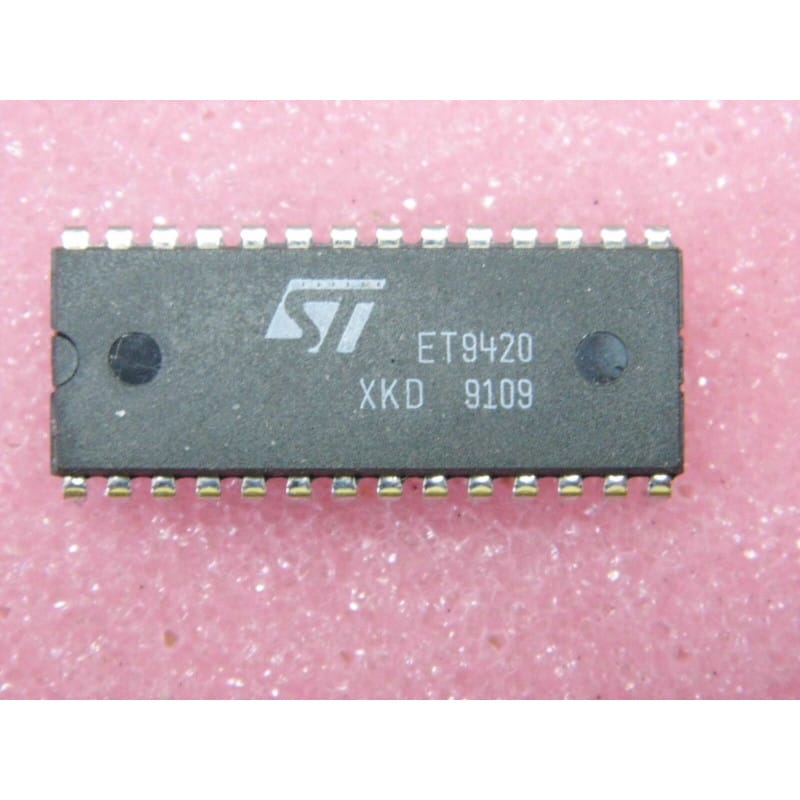

Le ET9420 (parfois référencé sous la désignation complète ETL9420 ou ETL 9420) est un microcontrôleur 4 bits dédié aux applications grand public, principalement utilisé dans la gestion des téléviseurs, des tuners et des récepteurs radio des années 80. Logé dans un boîtier DIP28 (DIP plastique à 28 broches), il est issu de la collaboration européenne en semi-conducteurs (gamme produite par Eurotechnique / SGS- Thomson / ECA).
Il s'agit d'un circuit intégré applicatif (ASIC / microcontrôleur masqué) embarquant une mémoire ROM préprogrammée en usine, conçu pour gérer les interfaces de commande utilisateur : décodage de la télécommande infrarouge, balayage des touches de façade, gestion de la synthèse de tension pour l'accord des chaînes (système de syntonisation) et pilotage des afficheurs de canal.
Fabricant / Origine : ECA / Eurotechnique (SGS-Thomson).
Famille : Microcontrôleur 4-bit CMOS.
Mémoire interne : ROM masquée (préprogrammée pour fonctions TV/Radio) + RAM 4-bit.
Boîtier : DIP-28 (DIP plastique large à 28 broches traversantes).
Applications principales :
Gestion de châssis TV vintage (années 80).
Décodage des ordres de télécommande infrarouge et clavier de façade.
Sortie de commande de syntonisation (pilotage de tension varicap pour le tuner).
Gestion des signaux de veille (Standby), de mute audio et de commutation d'entrées.
Diagnostic Express (Téléviseur bloqué en veille ou ne répondant plus aux commandes) :
Vérification de l'horloge système (Quartz / Résonateur) : Le ET9420 nécessite une horloge d'oscillation externe (souvent un résonateur céramique ou un quartz connecté sur ses broches d'horloge). Si l'oscillateur ne démarre pas, le processeur est complètement figé et le téléviseur reste en veille permanente.
Circuit de Reset à la mise sous tension : Vérifie la présence de l'impulsion de Reset lors de la mise sous tension. Si la broche de Reset reste bloquée au mauvais niveau logique, le programme interne ne s'exécute pas.
Signal Télécommande Infrarouge (IR Input) : En cas de non-réponse à la télécommande, contrôle au scope l'arrivée des salves de données démodulées issues du récepteur IR (type SFH506 ou similaire) sur l'entrée dédiée du ET9420.
Recommandations de Montage :
Composant masqué spécifique : Le ET9420 contenant un programme ROM gravé lors de sa fabrication, ce n'est pas un composant générique remplaçable par un microcontrôleur vierge sans la ROM appropriée. En cas de remplacement sur une carte TV ancienne, il faut réutiliser exactement la même référence.
Support DIP28 : Utilise systématiquement un support DIP à 28 broches au pas standard de 2,54 mm (0.1") pour éviter de chauffer directement les pattes du composant lors d'un remplacement sur un châssis double face.
Sens de montage : Repère le détrompeur (l'encoche en demi-lune sur le boîtier plastique) pour aligner la broche 1 du bon côté avant l'insertion.
