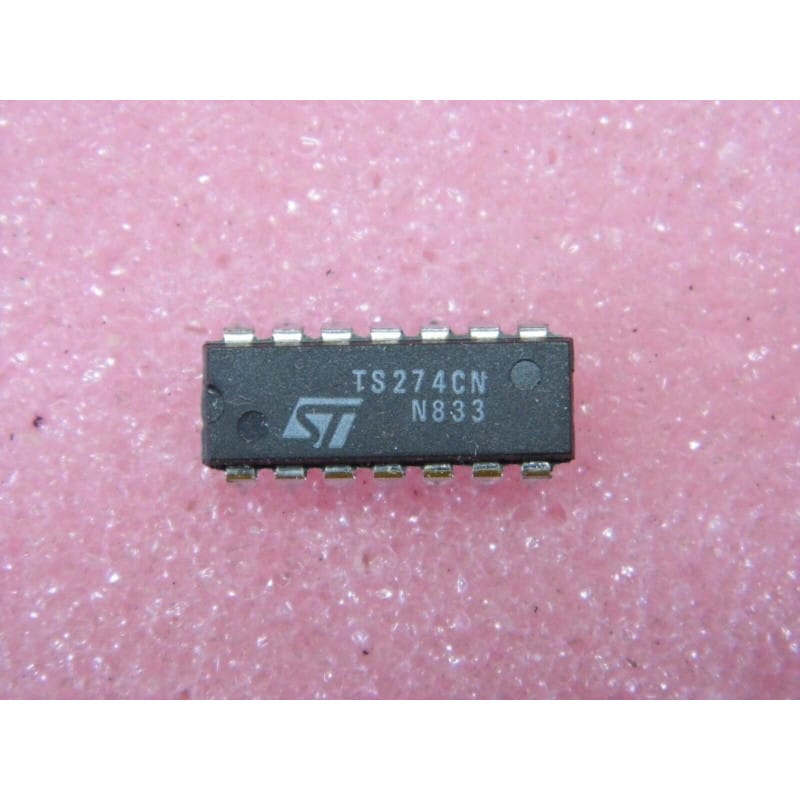

Le TS274CN (développé par STMicroelectronics) est un quadruple amplificateur opérationnel (Quad Op-Amp) à technologie CMOS. Logé dans un boîtier DIP plastique à 14 broches (PDIP14), ce composant analogique est basé sur la technologie TLC274 de Texas Instruments, optimisée par ST pour offrir une consommation d'énergie extrêmement faible tout en conservant une très haute impédance d'entrée.
Grâce à ses étages d'entrée à transistors CMOS, le TS274 présente des courants de polarisation d'entrée virtuellement nuls (de l'ordre du picoampère). C'est un choix idéal pour l'instrumentation portable, le traitement de signaux provenant de capteurs à haute impédance (comme des sondes de pH, des puces piézoélectriques ou des cellules photoélectriques), et tous les montages alimentés par pile. Le suffixe "C" indique la gamme de température commerciale (0 °C à +70 °C) et le "N" désigne le boîtier plastique traversant DIP14.
Fabricant : STMicroelectronics
Fonction : Quadruple amplificateur opérationnel CMOS basse consommation.
Architecture interne : 4 AOP indépendants sur une seule puce, entrées à transistors CMOS.
Performances clés :
Courant de polarisation d'entrée infime : Typiquement 1 pA, évitant de charger ou de perturber les sources de signal très faibles.
Consommation globale très faible : Seulement 100 µA environ par amplificateur, parfait pour maximiser l'autonomie des montages sur batterie.
Plage d'alimentation étendue : Fonctionne en alimentation simple (de +3V à +16V CC) ou symétrique (de plus ou moins 1,5V à plus ou moins 8V CC).
Excursion d'entrée incluant la masse : La plage de tension de mode commun en entrée descend jusqu'au rail négatif (0V en alimentation simple), ce qui simplifie l'interfaçage avec des capteurs référencés à la masse.
Diagnostic Express (Dérive lente de la tension de sortie ou comportement instable) :
Sensibilité aux charges capacitives : Comme beaucoup d'AOP CMOS à faible consommation, le TS274 peut entrer en auto-oscillation si sa sortie est directement raccordée à une capacité trop élevée (par exemple un câble blindé long ou un condensateur de filtrage sans résistance série). Si tu observes une oscillation haute fréquence au scope, insère une petite résistance de 100 Ohms à 1 kOhm en série directe avec la sortie (broches 1, 7, 8 ou 14) avant la capacité.
Gestion des canaux inutilisés : Ne laisse jamais les entrées des AOP non utilisés flottantes. Les entrées CMOS haute impédance capteront le bruit ambiant de l'atelier et feront osciller la puce. Monte chaque canal libre en suiveur de tension (sortie reliée à l'entrée inverseuse) et connecte l'entrée non-inverseuse à un potentiel stable (par exemple la masse ou la moitié de Vcc).
Recommandations de Montage :
Brochage universel Quad AOP (Pinout DIP14 standard) :
Canal 1 : Sortie en broche 1, Entrée (-) en broche 2, Entrée (+) en broche 3.
Canal 2 : Entrée (+) en broche 5, Entrée (-) en broche 6, Sortie en broche 7.
Alimentation : Vcc+ en broche 4, Masse / Vcc- en broche 11.
Canal 3 : Sortie en broche 8, Entrée (-) en broche 9, Entrée (+) en broche 10.
Canal 4 : Entrée (+) en broche 12, Entrée (-) en broche 13, Sortie en broche 14.
Protection contre l'électricité statique (ESD) : Bien que le TS274 possède des diodes de protection ESD intégrées sur ses entrées CMOS, manipule le composant avec les précautions d'usage pour éviter de claquer les grilles fines en oxyde de silicium avec une décharge électrostatique.
Lot x2 d'atelier : Un lot de deux pièces en boîtier DIP14 est idéal pour concevoir des filtres actifs complexes d'ordre élevé (type Sallen-Key) ou traiter plusieurs voies d'acquisition analogiques basse consommation.
