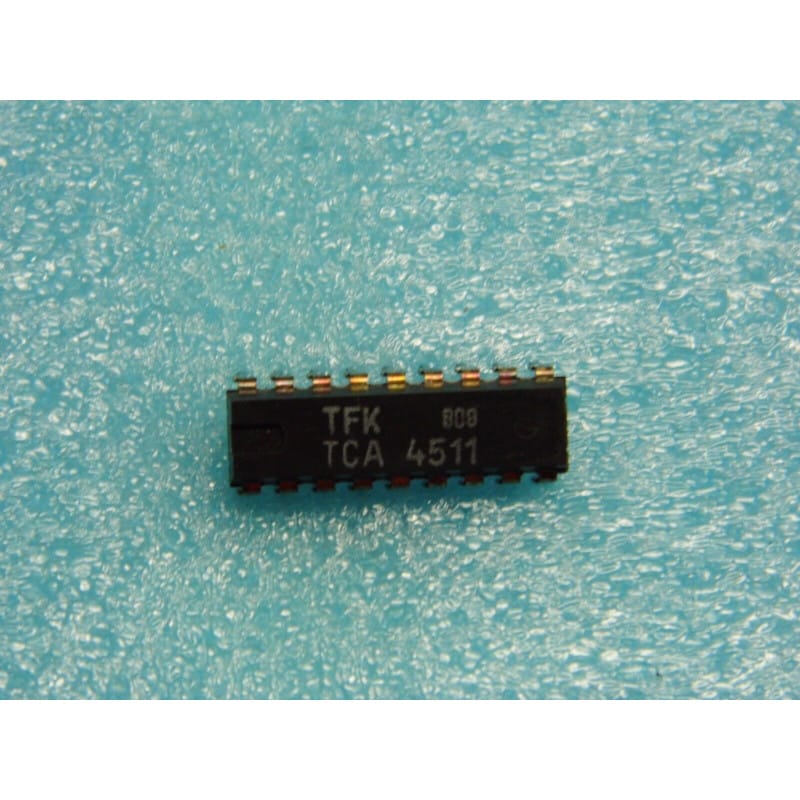

Le TCA4511 (fabriqué par Telefunken / AEG-Telefunken) est un circuit intégré monolithique linéaire décodeur stéréo multiplex (FM Stereo Multiplex Decoder / PLL Stereo Demodulator IC).
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16) au pas standard de 2,54 mm, ce composant est un classique de l'âge d'or de la hi-fi et des récepteurs radio des années 70 et 80. On le retrouve dans la section tuner de nombreux amplificateurs vintage, autoradios et receivers (notamment chez Telefunken, Saba, Nordmende ou Dual).
Il utilise une boucle à verrouillage de phase (PLL) interne pour régénérer la sous-porteuse à 38 kHz à partir du signal pilote à 19 kHz, permettant la séparation précise des voies audio Gauche (L) et Droite (R) à partir du signal multiplex FM.
Fabricant d'origine : Telefunken (TFK).
Fonction : Décodeur stéréo FM PLL (Multiplex).
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TCA : Gamme de circuits intégrés analogiques linéaires professionnels/grand public (norme Pro Electron).
4511 : Décodeur stéréo FM à technologie PLL.
Performances clés :
Technologie PLL Intégrée : Pas besoin de bobinages ou de transfos FI complexes pour la régénération du 38 kHz, un simple potentiomètre de réglage de la fréquence centrale suffit.
Excellente Séparation des Canaux : Séparation stéréophonique élevée (typiquement > 40 dB).
Commande de Voyant Stéréo : Sortie directe capable de piloter une ampoule ou une LED d'indicateur "Stereo" avec basculement automatique Mono/Stéréo selon la qualité de réception.
Faible Distorsion Harmonique : Conserve une haute fidélité audio sur les deux voies (L et R).
Pinout / Architecture Générale (DIP-16) :
Broche Entrée Composite (MPX IN) : Reçoit le signal démodulé provenant de la tête FM / FI.
Sorties Audio (OUT L / OUT R) : Delivrent les canaux séparés Gauche et Droit vers les préamplificateurs audio.
Sortie Voyant Stéréo (Lamp / LED Driver) : Commande de la lampe de présence stéréo sur la façade de la radio.
Broches Osc. PLL : Connexion du réseau RC externe définissant la fréquence libre du VCO (38 kHz).
Alimentation / Masse : VCC (+8V à +16V) et GND.
Diagnostic Express (Pas de voyant stéréo, son uniquement mono ou souffle important) :
La radio reste bloquée en Mono (pas de basculement Stéréo) :
Vérifie la présence de la tension VCC sur la broche d'alimentation.
Contrôle la fréquence du VCO interne : avec le temps, la dérive du potentiomètre / condensateur d'ajustage du VCO empêche le verrouillage PLL sur le pilote 19 kHz. Un léger retouche de l'ajustable 38 kHz au fréquencemètre permet souvent de retrouver la stéréo instantanément.
Si le signal MPX entre correctement, que la fréquence est ajustée, mais que le composant ne bascule pas en stéréo ou ne pilote plus la LED, l'étage comparateur de phase interne est HS.
Équivalences et Famille :
Forme la famille des décodeurs stéréo vintage PLL au même titre que les MC1310, LM1800, TDA1005, ou TA7343P (attention, le brochage varie selon la marque, bien vérifier les pinouts avant substitution).
Recommandations de Montage :
Support DIP16 : Utilise un support DIP-16 classique pour faciliter l'intervention lors de la restauration de tuners anciens.
Condensateurs de Ligne Audio : Remplace les condensateurs chimiques de couplage sur les sorties Gauche et Droite pour restaurer la bande passante et éviter les fuites de courant continu vers le préampli.
