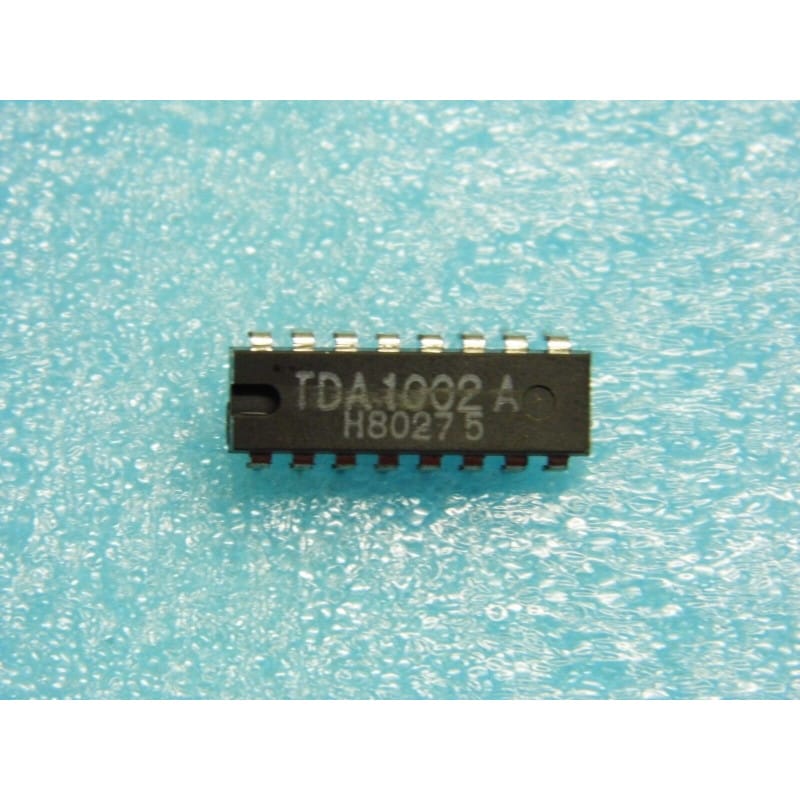

Le TDA1002A (développé à l'origine par Telefunken / Philips) is a circuit intégré monolithique linéaire double préamplificateur audio avec contrôle automatique du niveau d'enregistrement (Stereo Preamplifier, Recording Amplifier & ALC IC).
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16), ce composant est une pièce maîtresse des platines enregistreuses K7 (cassette deck), magnétophones à bandes et autoradios enregistreurs des années 70 et 80.
Il regroupe deux voies d'amplification complètes pour la lecture (Head Preamplifier) et l'enregistrement (Record Amplifier), ainsi qu'un circuit ALC (Automatic Level Control) commutable pour stabiliser le niveau du signal lors de la prise de son.
Fabricant d'origine : Telefunken / Philips (également second-sourcé par SGS-ATES).
Fonction : Préamplificateur de lecture/enregistrement stéréo avec ALC pour platines cassette.
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Conditionnement : Vendu par lot de 2 pièces (Lot x 2).
Signification du suffixe "A" :
TDA1002A : Version optimisée à très faible niveau de bruit de fond et réjection accrue des parasites d'alimentation par rapport au TDA1002 standard.
Performances clés :
Préamplificateur à très faible bruit : Conçu spécifiquement pour amplifier les très faibles signaux issus de la tête de lecture magnétique (Tête K7).
Contrôle Automatique de Niveau (ALC) : Évite la saturation de la bande magnétique lors de l'enregistrement en ajustant automatiquement le gain sur les fortes impulsions audio.
Commutation intégrée Lecture/Enregistrement : Simplifie la conception du circuit imprimé en gérant le passage du mode lecture au mode enregistrement.
Excellente séparation des canaux : Diaphonie très faible assurant une très bonne image stéréo.
Diagnostic Express (Pas de son en lecture, enregistrement muet ou souffle important) :
Absence de son en lecture (Tête OK mais sortie muette) :
Mesure la tension d'alimentation Vcc sur la broche dédiée du TDA1002A.
Vérifie l'état des commutateurs mécaniques ou électroniques de ligne Lecture/Enregistrement (Play/Rec).
Contrôle les condensateurs chimiques de découplage d'entrée/sortie. Un condensateur sec ou en court-circuit bloque le signal.
Enregistrement saturé / Aléatoire :
Contrôle la boucle du circuit ALC. Si la tension de commande ALC est absente, l'étage d'enregistrement fonctionne à gain maximal constant, provoquant une forte distorsion sur la bande.
Recommandations de Montage :
Sens de détrompage DIP16 : L'encoche en demi-cercle situe le haut du composant. La broche 1 est en bas à gauche vu de dessus, la broche 8 en bas à droite, la broche 9 en haut à droite et la broche 16 en haut à gauche.
Conditionnement par 2 : Ce lot de 2 pièces vous permet de rénover intégralement une platine stéréo double cassette (Deck A / Deck B) ou de conserver une puce de réserve d'époque.
