Le TDA1050 (fabriqué par Philips / Valvo) est un circuit intégré monolithique linéaire générateur de balayage / générateur de raccordement pour châssis vidéo (Ramp Generator & Control Switch IC).
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16) au pas standard de 2,54 mm, ce composant est un classique du traitement des signaux de balayage et de commande dans les téléviseurs couleur CRT et moniteurs vidéo des années 70 et 80 (notamment sur les châssis Philips TVC7, TVC8, Schneider et Grundig).
Il est principalement conçu pour générer les signaux de commande en forme de rampe (dents de scie) synchronisés sur les lignes et trames, ainsi que la gestion des commutations logiques internes du téléviseur.
Fabricant d'origine : Philips / Valvo / RTC.
Fonction : Générateur de signal en rampe (dent de scie) et commutateur de mode.
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Signification de la référence :
TDA : Gamme de circuits intégrés analogiques linéaires grand public (norme Pro Electron).
1050 : Modèle spécifique de générateur de rampe / commande.
Performances clés :
Génération de Signaux en Dent de Scie : Génère des rampes linéaires très stables pour le pilotage des bases de temps de balayage.
Commutation Logique Intégrée : Gère le basculement automatique des modes de fonctionnement du châssis.
Synchro Haute Précision : Synchronisation directe sur les impulsions H (Ligne) et V (Trame).
Stabilité Thermique : Compensation en température des courants de charge/décharge des condensateurs de rampe externes.

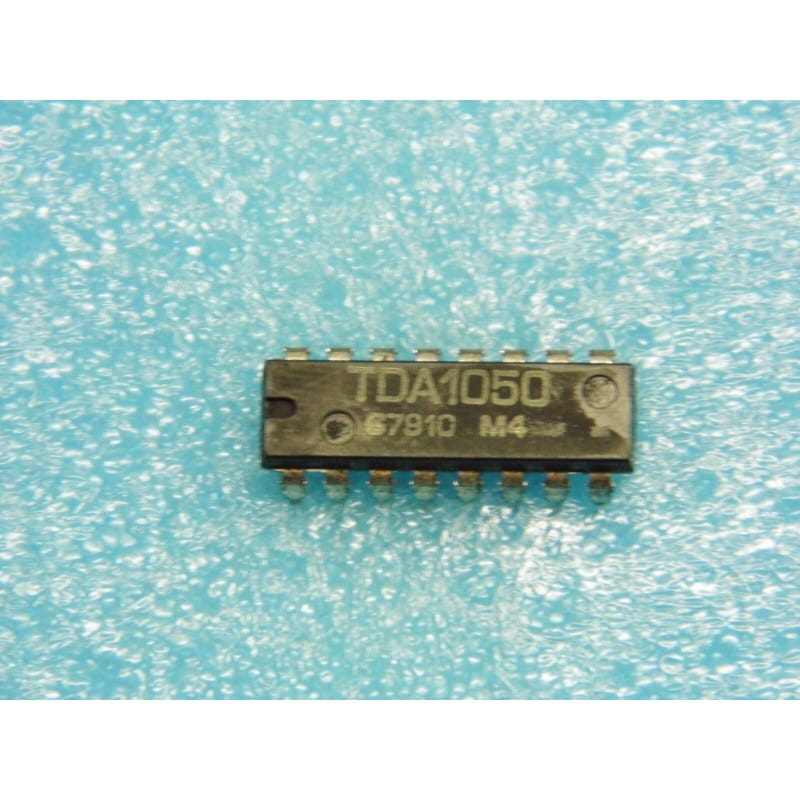

Marquages Visuels (Conformes à la photo) :
TDA1050 : Référence produit complète.
G7910 : G = Code usine Philips (Groningen / Hollande) / 7910 = Fabriqué la semaine 10 de l'année 1979.
M4 : Code de lot et sous-référence de fabrication.
Encoche & Point : Repères d'orientation de la broche 1 en bas à gauche.
Pinout / Architecture Générale (DIP-16) :
Entrées de Synchronisation : Reçoit les tops de synchro ligne/trame pour le déclenchement du cycle.
Broches de Condensateurs de Rampe : Connexion des capacités de charge externes qui déterminent la pente et la linéarité du signal dent de scie.
Sorties Signal Rampe : Délivre les tensions en dent de scie vers les amplificateurs de balayage ou de correction.
Alimentation / Masse : VCC (+12V) et GND.
Diagnostic Express (Défaut de balayage, ligne horizontale à l'écran, image pliée) :
Absence de signal de rampe en sortie :
Vérifie la présence de la tension VCC (+12V) sur la broche d'alimentation.
Contrôle à l'oscilloscope l'arrivée des impulsions de déclenchement sur les entrées de synchro.
Vérifie les condensateurs extérieurs reliés aux broches de génération de rampe (un condensateur en court-circuit bloque la rampe à 0V).
Si les signaux de commande et les composants passifs sont valides mais qu'aucune dent de scie ne sort de la puce, l'étage générateur interne du TDA1050 est HS.
Équivalences et Famille :
Associé fréquemment dans les téléviseurs vintage aux puces de la série TDA1025, TDA1082, TBA890.
Recommandations de Montage :
Support DIP16 : Utilise un support DIP-16 classique pour faciliter le remplacement lors des remises en état de châssis TV anciens.
Condensateurs de Rampe : Utilise des condensateurs à film plastique ou MKT de bonne qualité (pas de céramiques bas de gamme) pour garantir une parfaite linéarité de la rampe sans dérive en température.
