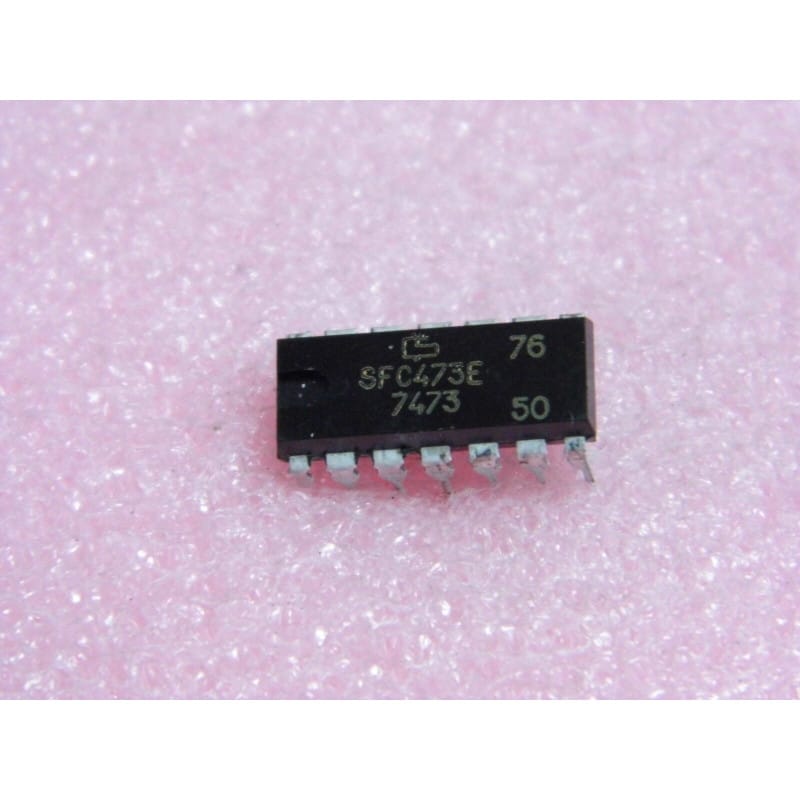

Le SFC 473 E (série SFC 4000 / gamme logique TTL standard Thomson-CSF / Sescosem, équivalent direct du standard mondial 7473 / SN7473N) est un circuit intégré monolithique comprenant deux bascules J-K indépendantes de type maître-esclave avec entrée de remise à zéro prioritaire (Dual J-K Master-Slave Flip-Flops with Clear IC), conçu et fabriqué par le constructeur français historique Thomson-CSF / Sescosem. Largement utilisé dans les calculateurs industriels, compteurs binaires/décimaux, registres à décalage, diviseurs de fréquence et automatismes séquentiels des années 1970 et 1980, il constitue une brique fondamentale de la logique synchrone sous alimentation standard +5,0 V DC.
Chaque bascule dispose d'entrées de données J et K synchrones, d'une entrée d'horloge (Clock / CLK) déclenchée sur impulsion, d'une entrée de remise à zéro asynchrone (/CLR) prioritaire active au niveau bas, ainsi que de sorties complémentaires directes (Q) et inversées (/Q). Encapsulé dans un boîtier traversant standard DIP-14 plastique (Dual In-line Package 14 broches / pas standard 2,54 mm / 300 mil – suffixe E désignant le boîtier plastique chez Sescosem), il présente le brochage TTL spécifique de la série 7473 (alimentation sur broches 4 et 11).
Mémo Technique & Points Clés d'Atelier
Attention au Brochage Non-Standard des Alimentations :
Contrairement à la majorité des circuits DIP-14 TTL (où l'alimentation est sur les broches 7 et 14), le standard 7473 / SFC 473 utilise la broche 4 pour le VCC (+5 V) et la broche 11 pour la masse (GND). Ne pas confondre avec le 7474, le 74107 ou le 74LS73A.
Applications Recommandées :
Restauration de Systèmes Séquentiels Vintage (Années 70/80) : Remplacement sur platines de comptage, fréquencemètres anciens, automates logiques câblés et cartes de gestion d'axes industrielles.
Diviseurs de Fréquence par Puissance de 2 : En reliant J et K au niveau haut (+5 V), chaque bascule divise la fréquence d'entrée appliquée sur CLK exactement par deux.
Symptômes de Panne Fréquents en Atelier :
Comptage erratique ou blocage sur un état : L'une des bascules internes ne répond plus aux fronts d'horloge ou l'entrée asynchrone /CLR fuit vers la masse.
Sortie Q et /Q au même niveau logique (anomalie interne) : Transistors de sortie complémentaires endommagés suite à un court-circuit franc sur les pistes du PCB.
Consignes de Soudage & Remplacement :
Poser systématiquement un support DIP-14 tulipe de qualité pour protéger la puce de la chaleur et simplifier les mesures de signaux à l'oscilloscope ou à l'analyseur logique.
Placer un condensateur de découplage de 100 nF céramique directement entre la broche 4 (VCC) et la broche 11 (GND).
Utiliser un fer à souder thermorégulé (300°C à 320°C max), un flux propre no-clean, et limiter le temps de chauffe à moins de 3 secondes par broche.
Composants Électroniques, Logique Numérique TTL & Vintage / Fabricant : THOMSON-CSF / SESCOSEM / Référence : SFC 473 E (SFC473E / 7473) / Type : Double bascule J-K maître-esclave TTL avec Reset (Dual J-K Flip-Flop with Clear IC) / Boîtier : DIP-14 traversant plastique / Tension : +5 V DC / État : 100% Neuf de stock d'origine (NOS).
