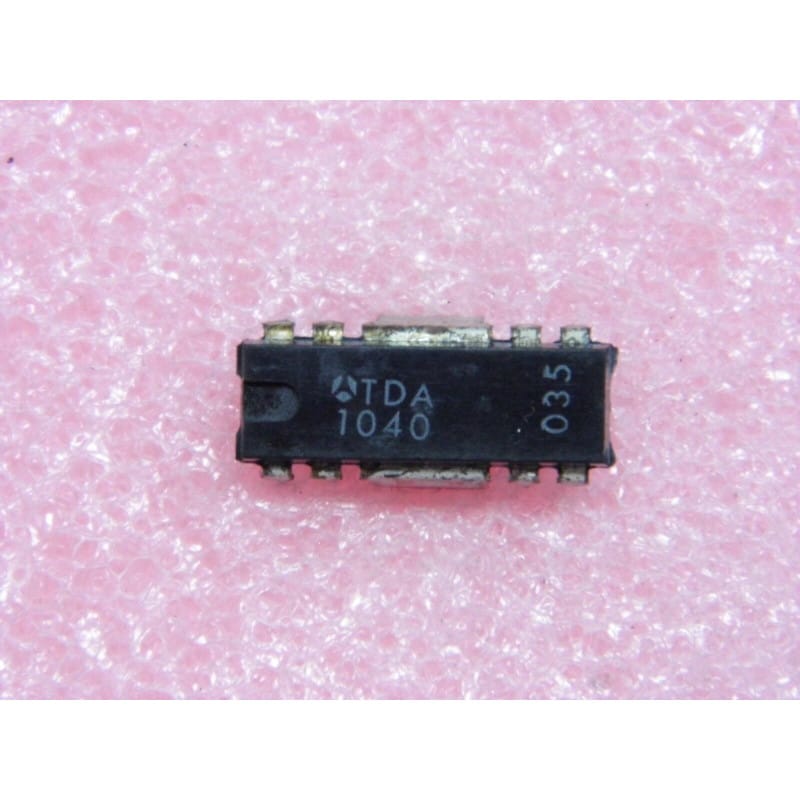

Le TDA 1040 (série TDA1000 / gamme circuits intégrés linéaires grand public Philips / Valvo / Mullard) est un circuit intégré monolithique linéaire basse fréquence (Linear Audio Processing / Signal Conditioning IC), conçu et produit par le constructeur européen de référence Philips Semiconductors (devenu NXP). Présent dans les téléviseurs vintage (châssis européens des années 1970 et 1980), les récepteurs radio, les combinés audio et l'instrumentation grand public, il assure des fonctions spécialisées de démodulation, mise en forme ou traitement de signal audio/fréquence intermédiaire.
Ce composant intègre des étages d'amplification différentiels, des comparateurs de niveau, une boucle de régulation interne et des commutateurs de signaux à faible distorsion. Encapsulé dans un boîtier traversant standard DIP-14 plastique (Dual In-line Package 14 broches / pas standard 2,54 mm / 300 mil), il offre une excellente stabilité de fonctionnement sous une simple tension d'alimentation continue régulée.
Affectation Générale des Broches & Lignes (Boîtier DIP-14 standard)
Entrées Signal (Signal IN) : Entrées analogiques protégées recevant le signal issu des étages de détection ou de préamplification.
Boucle de Filtrage / Référence : Raccordement des capacités externes de découplage et de compensation de bande passante.
Sorties de Signal Traité (OUT) : Lignes délivrant le signal audio démodulé/mis en forme vers les étages de réglage ou de puissance.
Alimentation (+VCC) & Masse (GND) : Rails de polarisation continue positive et référence de masse (0 V).
Mémo Technique & Points Clés d'Atelier
Applications Recommandées :
Restauration de Châssis TV & Radios Vintage Européennes (Années 70/80) : Remplacement direct sur platines d'origine d'appareils Philips, Radiola, Schneider, Grundig ou Telefunken.
Maintenance de Modules Audio Analogiques : Dépannage de cartes de traitement basse fréquence de conception européenne.
Symptômes de Panne Fréquents en Atelier :
Absence totale de signal audio en sortie : Rail d'alimentation VCC interne coupé ou transistor de sortie interne en court-circuit.
Son déformé ou niveau de sortie très affaibli : Condensateurs de filtrage/découplage périphériques secs ou en fuite.
Consignes de Soudage & Remplacement :
Poser systématiquement un support DIP-14 tulipe de qualité pour éviter tout choc thermique lors de l'intervention et faciliter d'éventuels tests au banc de mesure.
Placer un condensateur de découplage de 100 nF céramique au ras des broches d'alimentation VCC et GND.
Utiliser un fer à souder thermorégulé (300°C à 320°C max), un flux propre de type no-clean, et limiter le temps de chauffe à moins de 3 secondes par broche.
Composants Électroniques, Traitement Audio & Équipements Vintage / Fabricant : PHILIPS SEMICONDUCTORS / Référence : TDA 1040 (TDA1040) / Type : Circuit intégré de traitement audio analogique (Audio Processing IC) / Boîtier : DIP-14 traversant plastique / Tension : +8 V à +15 V DC / État : 100% Neuf de stock d'origine (NOS).
