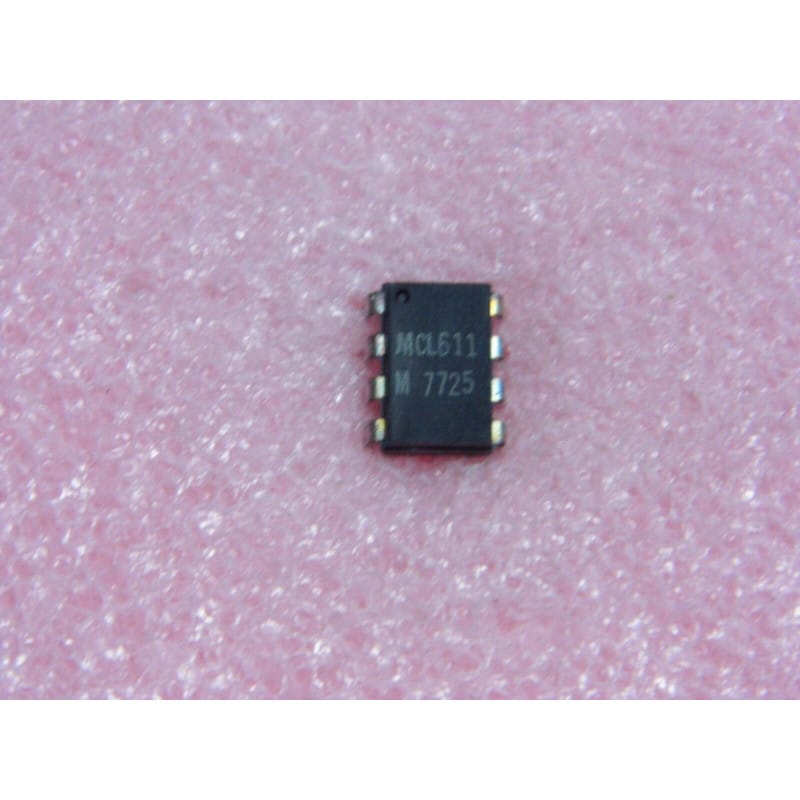

Le MCL611 (développé par Motorola / SGS) est un circuit intégré monolithique linéaire amplificateur opérationnel basse consommation / émetteur-récepteur spécialisé (Operational Amplifier & Line Driver IC).
Logé dans un boîtier DIP plastique à 8 broches (PDIP8 / DIP-8), ce composant est principalement utilisé dans les circuits de traitement analogique, les interfaces audio, les filtres actifs, ainsi que dans certains modules de télécommunication et de commande industrielle des années 80 et 90.
Il intègre des étages d'amplification à fort gain, à faible bruit et à haute impédance d'entrée, adaptés à la manipulation de signaux analogiques de faible niveau.
Fabricant d'origine : Motorola / SGS.
Fonction : Amplificateur opérationnel / Interface analogique de ligne.
Boîtier : PDIP8 / DIP-8 (Plastique 8 broches traversantes, pas de 2,54 mm).
Conditionnement : Vendu par lot de 2 pièces (Lot x 2).
Signification de la référence :
MCL : Séquence de désignation des circuits intégrés linéaires spécifiques chez Motorola.
611 : Référence de la topologie interne du composant.
Performances clés :
Haute impédance d'entrée : Permet une capture précise des signaux sans charger la source en amont.
Large bande passante : Adapté aux applications d'amplification audio et au traitement de signaux BF.
Faible consommation d'énergie : Idéal pour une intégration sur cartes imprimées à haute densité d'implantation.
Protection des sorties : Protection interne contre les courts-circuits temporaires en sortie.
Diagnostic Express (Absence de signal, distorsion ou saturation de sortie) :
Absence totale de signal en sortie :
Mesure la tension d'alimentation entre la broche Vcc+ et Vcc- (ou la masse en alimentation simple).
Vérifie la tension continue sur la broche de sortie. En régime linéaire et sans signal appliqué à l'entrée, la sortie doit se caler au potentiel médian (0 V en alimentation symétrique, ou Vcc/2 en alimentation simple). Si la sortie est collée à Vcc+ ou Vcc-, le composant ou sa boucle de contre-réaction est défaillant.
Distorsion importante / Accrochage haute fréquence :
Place un condensateur de découplage céramique de 100 nF au plus près des broches d'alimentation du MCL611.
Contrôle l'état des résistances de la boucle de gain autour du composant.
Recommandations de Montage :
Sens de détrompage DIP8 : L'encoche en demi-cercle (ou le point gravé) situe le haut du composant. La broche 1 se trouve en bas à gauche, la broche 4 en bas à droite (souvent GND ou Vcc-), la broche 5 en haut à droite et la broche 8 en haut à gauche (souvent Vcc+).
Conditionnement par 2 : Ce lot de 2 puces permet d'équiper simultanément deux canaux (ex: voie gauche / voie droite) ou de conserver un composant de réserve pour les tests en atelier.
