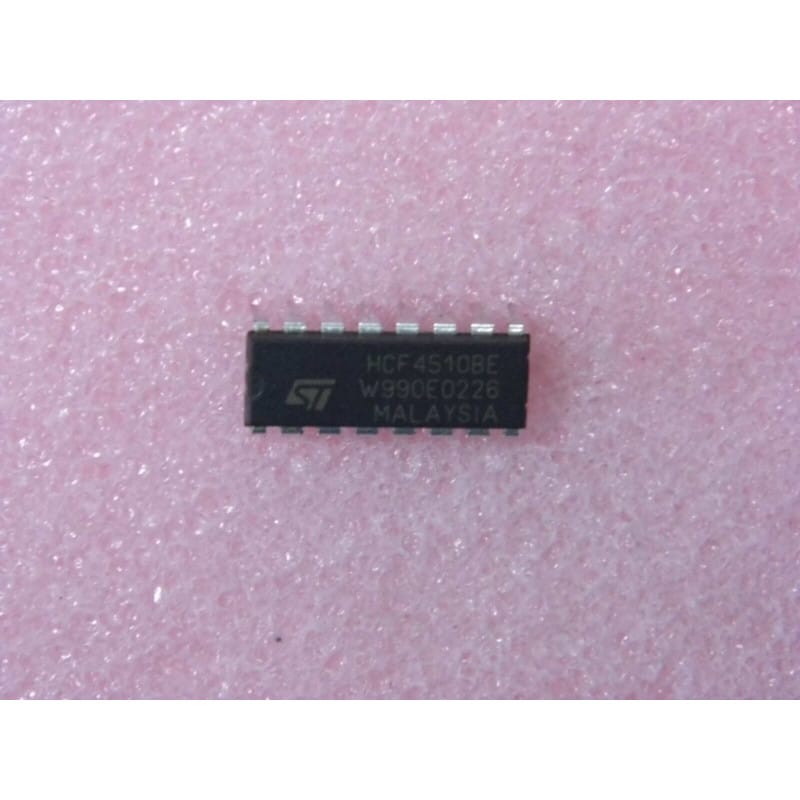

Le HCF4510BE (fabriqué par STMicroelectronics) est un circuit intégré monolithique logique CMOS compteur / décompteur décimal BCD 4 bits préchargeable (Presettable BCD Up/Down Counter IC) de la famille logique 4000.
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16), ce composant est largement utilisé dans les compteurs numériques, les diviseurs de fréquence, la gestion de timers, les automatismes et les systèmes d'affichage 7 segments (associé à un décodeur BCD type HEF4511 / CD4511).
Il permet de compter ou décompter en code BCD (de 0 à 9) avec la possibilité d'imposer à tout moment une valeur de départ sur ses sorties grâce aux entrées de préchargement parallèle (Preset).
Fabricant d'origine : STMicroelectronics (second-sourcé sous la référence CD4510BE chez Texas Instruments / RCA).
Fonction : Compteur / Décompteur décimal BCD 4 bits préchargeable.
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Conditionnement : Vendu par lot de 4 pièces (Lot x 4).
Signification de la référence :
HCF : Gamme CMOS série 4000 sous licence SGS-THOMSON / STMicroelectronics.
4510 : Référence standard du compteur BCD Up/Down préchargeable.
B : Norme JEDEC (sorties tamponnées et plage de tension jusqu'à 20 V).
E : Désigne le boîtier plastique traversant DIP (Plastic DIP).
Performances clés :
Comptage / Décomptage BCD : Compte de 0 à 9 en binaire codé décimal (Outputs Q1 à Q4).
Sélection du sens (UP/DOWN) : Une broche de commande permet de basculer instantanément du mode compteur au mode décompteur.
Chargement parallèle (Preset) : Permet d'injecter immédiatement les données des entrées P1 à P4 sur les sorties lors d'un niveau HAUT sur l'entrée Parallel Load.
Sortie de retenue (Carry Out / Borrow Out) : Génère une impulsion pour cascader facilement plusieurs boîtiers (ex: dizaines, centaines, milliers).
Remise à zéro asynchrone (Reset) : Force instantanément toutes les sorties à zéro (0000) au niveau HAUT.
Diagnostic Express (Comptage bloqué, saut de chiffres ou sorties figées) :
Le compteur ne réagit pas aux impulsions d'horloge :
Mesure la tension d'alimentation Vdd (+5V à +15V CC) sur la broche 16 et la masse (Vss/GND) sur la broche 8.
Vérifie la broche Reset (Broche 9) : elle doit être impérativement maintenue au niveau BAS (0V). Si elle est au niveau HAUT (+Vdd), le compteur est verrouillé à 0.
Vérifie la broche Parallel Load (Broche 1) : elle doit être au niveau BAS (0V) pour autoriser le comptage. Au niveau HAUT, elle bloque les sorties sur la valeur présentées sur les entrées Preset.
Vérifie la broche Carry In (Broche 5) : elle doit être reliée à la masse (0V) pour autoriser le comptage du boîtier.
Sélection du sens de comptage (Up/Down - Broche 10) :
Niveau HAUT (+Vdd) = Mode Compteur (0 -> 1 -> 2 ... -> 9).
Niveau BAS (0V) = Mode Décompteur (9 -> 8 -> 7 ... -> 0).
Recommandations de Montage :
Brochage DIP16 :
Broche 1 : Parallel Load (PL)
Broches 2, 3, 12, 13 : Sorties BCD Q1, Q4, Q2, Q3
Broches 4, 11, 14, 15 : Entrées de préchargement P2, P1, P4, P3
Broche 5 : Carry In (CI)
Broche 6 : Carry Out (CO)
Broche 7 : Clock (Horloge - déclenchement sur front montant)
Broche 8 : Masse Vss / GND (-)
Broche 9 : Reset (Remise à zéro asynchrone)
Broche 10 : Up/Down (Direction)
Broche 16 : Alimentation Vdd (+)
Gestion des entrées inutilisées : Ne laisse aucune entrée logique flottante. Relie les entrées Preset inutilisées à la masse ou à Vdd.
Conditionnement par 4 : Ce lot de 4 puces permet de réaliser facilement un compteur/décompteur jusqu'à 4 chiffres (0 à 9999) ou de conserver du stock de pièces de rechange.
