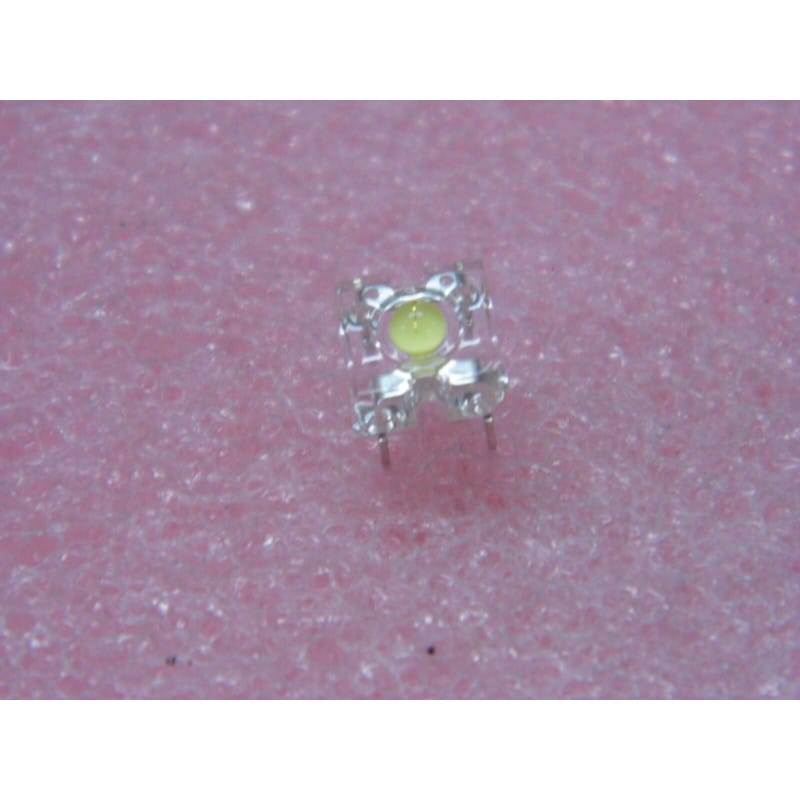

Le TLWW7600 (développé par Vishay Semiconductors) est une diode électroluminescente (LED) de puissance haute luminosité de la gamme TELUX / Superflux.
Logé dans un boîtier carré TELUX à 4 broches traversantes (7,62 mm x 7,62 mm), ce composant optoélectronique est spécialement conçu pour l'éclairage automobile (feux de jour, feux de recul, éclairage d'habitacle), la signalisation lumineuse, le rétroéclairage d'enseignes et les modules d'éclairage industriel résistant aux vibrations.
Grâce à sa technologie InGaN/YAG sur substrat SiC et sa lentille en résine transparente, cette LED délivre un flux lumineux élevé (typiquement 650 mlm à 800 mlm sous 50 mA) avec une couleur blanc froid à haute efficacité et un très large angle de vision.
Fabricant d'origine : Vishay Semiconductors.
Fonction : LED blanche de puissance haute luminosité (TELUX / Superflux White LED).
Boîtier : TELUX 4 broches (7,62 mm x 7,62 mm, pas de 5,08 mm entre rangées).
Signification de la référence :
TLW : Gamme TELUX Vishay.
W : Couleur d'émission Blanche (White).
76 : Format du boîtier 7,62 mm x 7,62 mm.
00 : Spécification standard / lentille claire non diffusante.
CC : Classification du bac de tri pour le flux lumineux / coordonnées de chromaticité (Color Code / Flux Code).
Performances clés :
Technologie InGaN/YAG : Émission de lumière blanche pure et homogène.
Dissipation thermique optimale : Le boîtier TELUX à 4 broches métalliques assure un excellent transfert thermique vers le PCB, permettant un fonctionnement sous des courants continus plus élevés qu'une LED 5 mm classique.
Résistance mécanique et vibrations : La fixation sur 4 broches traversantes garantit une grande tenue mécanique, idéale pour le secteur automobile et matériel embarqué.
Angle d'émission : Grand angle de diffusion (typiquement 60° à 110° selon lentille).
Diagnostic Express (LED éteinte, baisse d'intensité ou scintillement) :
La LED ne s'allume pas :
Teste la LED au multimètre (mode test de diode) ou avec une alimentation stabilisée limitée en courant : applique une tension supérieure à 3,5 V en respectant la polarité (Anode/Cathode).
Vérifie la tension directe (Vf) : Une chute de tension anormale (> 4,5 V ou 0 V) indique une jonction dégradée ou détruite par une surtension/échauffement.
Échauffement important de la LED :
S'agissant d'une LED fonctionnant sous un courant élevé (50 mA), assure-toi que la résistance de limitation de courant en série est correctement dimensionnée :
R = (Valim - Vf) / If
Exemple sous +12 V : R = (12 - 3,6) / 0,05 = 168 ohms (choisir une résistance normalisée de 180 ohms / 1 Watt).
Recommandations de Montage :
Brochage du Boîtier TELUX (4 broches) :
Le boîtier comporte 4 broches interconnectées en interne par paires : 2 broches reliées à l'Anode (+) et 2 broches reliées à la Cathode (-).
Relie toujours l'ensemble des 4 broches au circuit imprimé : cela permet d'utiliser les pistes de cuivre du PCB comme dissipateur thermique pour évacuer les calories de la puce InGaN.
Remplacement / Équivalence : Ce composant peut être remplacé par d'autres LED du format Superflux / Piranha / TELUX 4 broches de couleur blanche (ex: séries Vishay TLWW8600, Kingbright Superflux, Lumileds HPWN).
