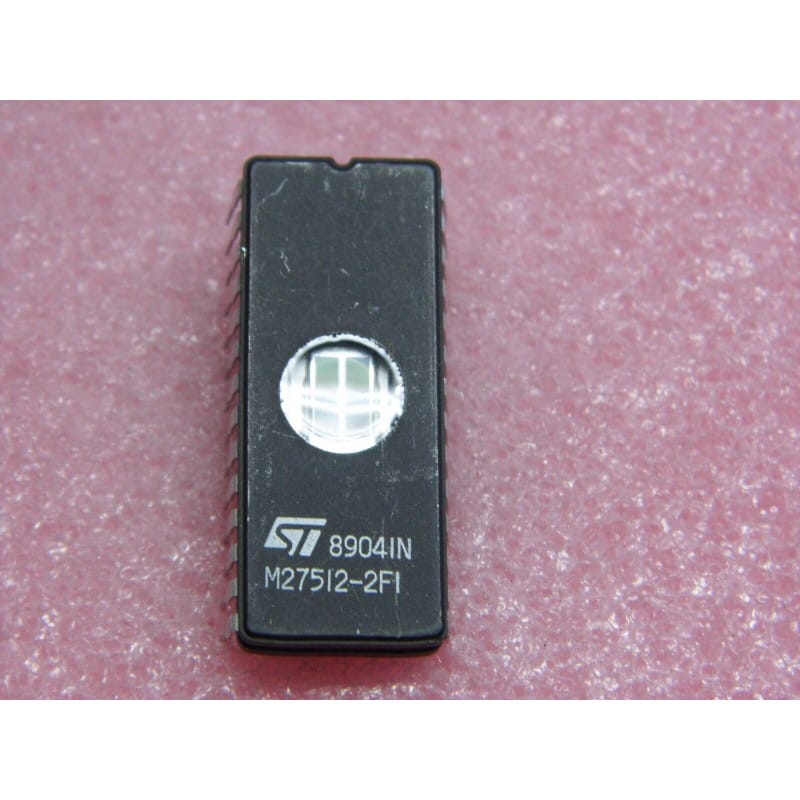

Le M27512-2F1 (fabriqué par STMicroelectronics, historiquement SGS-Thomson) est une mémoire morte effaçable par rayons ultraviolets (UV EPROM) monolithique CMOS d'une capacité de 512 Kilobits (64K x 8 bits).
Remarque sur le boîtier : Contrairement au libellé DIP-24, la mémoire 27512 (512 Kb) utilise obligatoirement un boîtier à 28 broches (CDIP-28) pour pouvoir adresser ses 64 Ko de données (16 lignes d'adresses + 8 lignes de données + alimentations et contrôles). Il s'agit d'un boîtier céramique hermétique à fenêtre quartz de 600 mils.
Son rôle est de stocker le microcode, le programme d'exploitation ou les tables de paramètres dans les systèmes à microprocesseurs, les cartes industrielles, les calculateurs automobiles et les équipements électroniques vintage.
Fabricant : STMicroelectronics / SGS-Thomson.
Fonction : Mémoire EPROM UV CMOS 512 Kb (64K x 8 bits).
Boîtier : CDIP-28 / DIP-28 Céramique avec fenêtre en quartz transparent.
Signification de la référence :
M27 : Famille des EPROM UV / OTP chez ST.
512 : Capacité de 512 Kilobits (64 536 octets).
-2 / -20 : Temps d'accès rapide de 200 ns (ou version sélectionnée haute vitesse).
F : Boîtier CDIP-28 (Cerdip avec fenêtre).
1 : Plage de température commerciale (0°C à +70°C).
Performances clés :
Temps d'Accès : 200 ns, parfaitement adapté aux bus de données des processeurs 8 bits et 16 bits classiques (Z80, 68000, 8085, 8086).
Faible Consommation (CMOS) : Consommation active réduite à environ 30 mA et mode veille (Standby) sous 100 uA.
Tension de Programmation (VPP) : 12,5V CC (avec algorithme de programmation rapide PRESTO).
Accès en Lecture : Alimentation unique sous +5V CC.
Pinout / Architecture Intérieure (DIP-28 Standard JEDEC 27512 / 27C512) :
Broche 1 (VPP) : Tension de programmation (mise à +5V ou VCC en lecture, portée à 12,5V en programmation).
Broches d'Adresses (A0 à A15 - 16 lignes) : Sélectionne les 65 536 emplacements mémoire (2^16 = 65536).
Broches de Données (Q0 à Q7 / D0 à D7 - 8 lignes) : Bus de données 8 bits.
Broche 20 (E / CE) : Chip Enable / Sélection du composant (actif au niveau bas).
Broche 22 (G / OE / VPP selon mode) : Output Enable / Autorisation de sortie (active au niveau bas).
Broche 14 (GND / VSS) : Masse / 0V.
Broche 28 (VCC) : Alimentation positive (+5V CC).
Diagnostic Express (Absence de boot, corruption de données, échec de lecture/écriture) :
Protection de la Fenêtre Quartz : La fenêtre en quartz doit obligatoirement être recouverte d'un adhésif opaque anti-UV. L'exposition continue aux néons ou à la lumière du soleil finit par effacer ou corrompre les données stockées.
Procédure d'Effacement : Pour effacer le contenu (remettre tous les bits à 1 / état 0xFF), expose le composant sous une lampe effaceuse UV-C (253,7 nm) pendant 15 à 20 minutes à 2,5 cm de distance.
Équivalences et Substituts Directs (EPROM 512 Kb 64Kx8 CDIP-28) :
Substituts UV EPROM Céramique : M27C512-20F1 (ST), AMD AM27C512-200DI, Intel D27C512, TMS27C512 (TI), Atmel AT27C512.
Équivalents OTP Plastique (One Time Programmable - non effaçables) : M27C512-20B1 (DIP-28 plastique).
Équivalents EEPROM / Flash (réécriture électrique sans UV) : AT28C512 ou SST39SF010A / W27E512 (Flash Winbond 512K compatible pin-à-pin en lecture).
Recommandations de Montage :
Programmation : Dans le logiciel de ton programmateur (ex: TL866II / T48), sélectionne ST M27C512 ou M27512 et vérifie que la tension VPP configurée est bien de 12.5V.
Manipulation : Les broches des boîtiers Cerdip en céramique étant très rigides, utilise un extracteur de CI pour éviter de casser les pattes lors du retrait d'un support DIP-28.
Découplage : Placer un condensateur céramique de 100 nF au plus près de la broche 28 (VCC) et de la broche 14 (GND).
